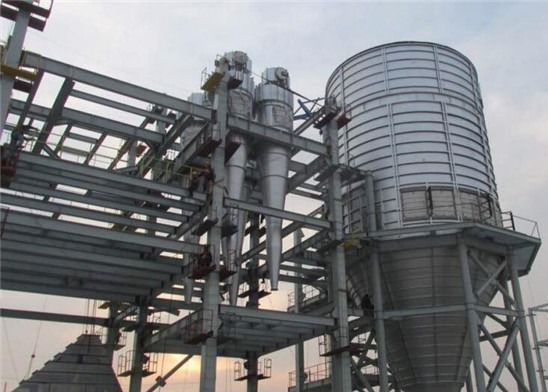

مصنع تجفيف رذاذ الشاي الأسود الفوري CE 2mm

منتوج وصف

خط إنتاج الشاي الفوري

وصف

يتميز خط إنتاج الشاي الفوري من XIANDAO (خط إنتاج الشاي الأسود الفوري) بأداء عالي الجودة.
جهاز الاستخلاص الذي يحتوي على ثلاثة أو أربعة خزانات استخراج خطيرة سيعطي محلول مخرج بمحتويات صلبة تبلغ حوالي 6-12٪.يحتوي هذا المحلول على بعض الألياف بالداخل.ثم يقوم فاصل القرص بفصل الألياف.
إذا كان الشاي سريع الذوبان في الماء البارد مطلوبًا ، فسيقوم فاصل القرص أيضًا بفصل معظم زيت الشاي.تعتمد على متطلبات العميل ؛يمكن أن يكون فاصل قرص واحد للتطبيق المزدوج (مرحلتين وثلاث مراحل فصل) أو فاصل قرصين منفصلين.
ثم يتم تركيز المحلول المنفصل بواسطة المبخر.عادةً ما تكون المحتويات الصلبة بعد المبخر حوالي 30-45٪ (يعتمد على نوع الشاي).
ثم يتم تجفيف الشاي المركز إلى مسحوق الشاي باستخدام مجفف الرش.سيعطي مجفف الرش بالضغط جزيئات أكبر وشايًا سريع الذوبان.
إذا كان حجم المنتج المطلوب أكبر ، مثل 1 أو 2 مم ، يتم توفير آلة تحبيب طبقة السوائل عند الطلب.

وصف النبات

ⅰ.خزان الاستخراج
إن خزان الاستخراج الخاص بنا قابل للتطبيق على نطاق واسع في الصناعات الدوائية ، والأغذية الصحية ، والمشروبات الفورية ، والصناعات الكيماوية.يوفر تصميمنا الخاص كفاءة عمل عالية وعملية مريحة.قسم (الغسل في المكان) متاح عند الطلب.
مع الوحدات المتعددة لخزانات الاستخراج المتسلسلة ، يمكننا الحصول على عملية استخلاص شبه مستمرة ، واستخراج معظم المكونات من المواد الخام.
يتطلب بعض الشاي الخاص تصميمًا خاصًا للاحتفاظ بالرائحة.لدينا تصميم لاستخراج الرائحة وفصلها لمزيد من المعالجة.

ⅱ.فاصل القرص (تطبيقات مزدوجة)

فاصل القرص هو نوع من معدات التنقية المستخدمة في التكنولوجيا الحيوية ، الأدوية ، الأصباغ ، المواد الغذائية ، الزيوت ، البتروكيماويات ، وصناعات الألبان لفصل خليط "السائل - السائل والصلب - السائل" بنسب مختلفة.
هناك نسبة منخفضة جدًا من الألياف أو الرماد في المستخلص.للتأكد من إمكانية حل المنتج النهائي بنسبة 100٪ ، نقترح استخدام فاصل الأقراص لإزالة الشوائب.
لعمل شاي قابل للذوبان في الماء البارد ، يجب أيضًا فصل زيت الشاي.يمكن أن يكون فاصلًا واحدًا لفصل الزيت والشوائب غير القابلة للذوبان ، أو فاصلين منفصلين.يحتاج بعض العملاء أيضًا إلى فاصل إضافي لتكرير زيت الشاي.

ⅲ.مكثف

مكثف فراغ متعدد المراحل

نقترح عادة مبخر غشاء متعدد التأثيرات لتركيز المستخلص قبل مجفف الرذاذ.يوفر الطاقة عن طريق استخدام البخار بشكل متكرر.يمكن أيضًا استرداد حرارة التكثيف ، إذا تم ضغط البخار من التأثير الأمامي إلى ضغط أعلى.درجة حرارة البخار المشبع المقابلة للضغط أعلى أيضًا ويمكن إعادة استخدام البخار للتدفئة.يستخدم ضاغط البخار النفاث بموجب هذا المبدأ.
يتم تشغيل الضاغط النفاث بسرعة عالية جدًا ولا يحتوي على أجزاء متحركة.الهيكل بسيط وعملية موثوقة.
كل تأثير لمبخر سقوط الفيلم له نظام توزيع علوي.يتدفق السائل إلى أسفل في كل أنبوب بشكل موحد ، مكونًا طبقة سائلة رقيقة أسطوانية مجوفة ، تتدفق الأبخرة محوريًا إلى الأسفل.
يتم فصل المنتج المركز عن الأبخرة في خطوتين ، أولاً إلى الطرف السفلي بالجاذبية ، وثانيًا بواسطة فاصل حلزوني عالي الكفاءة.ثم تُستخدم الأبخرة النظيفة لتسخين التأثير التالي ، أو التكثيف (التأثير الأخير).
هناك أيضا مكثفات التجميد.لكن استهلاك المسحوق مرتفع للغاية ، لذا فإن التطبيق ليس واسعًا.

ⅳ.مجفف رذاذ
للحصول على قابلية ذوبان جيدة ، نقترح عادة مجفف الرش بالضغط لهذا التطبيق.
يجب إدخال المحلول المركز في برج التجفيف بواسطة مضخة تجانس عالية الضغط ، ثم رشه في حبيبات دقيقة.يتدفق الهواء المُفلتر والمُسخّن إلى برج التجفيف من خلال موزعات الهواء الساخن ، وسوف يجف الحبيبات الدقيقة السائلة بسرعة كبيرة.سيتم جمع المنتج الجاف في الجزء السفلي من مجفف الرذاذ ، وسيتم جمع الغرامات في الحلزونات.
سيضمن تصميمنا الخاص جودة المنتج ويقلل من استهلاك الطاقة.

ولكن إذا كنت ترغب في الحصول على منتج شاي الحبيبات الفوري ، فإننا نوصي بشدة بمجفف رذاذ السرير المميعة متعدد المراحل بدقة PFSD (الإنتاج المستمر)

مجفف الرذاذ المميع الدقيق متعدد المراحل من سلسلة PFSD-760

(إنتاج مستمر).

أيضا سلسلة FL التالية من محبب السرير السائل (إنتاج دفعة صغيرة الحجم) هو لاختيار المستخدمين.

المحبب السرير السائل:

عند الحاجة إلى حجم أكبر لجزيئات المنتج ، نقترح استخدام آلة تحبيب طبقة السوائل التي يمكن أن تنتج جسيمات تتراوح من 1 إلى 2 مم.

في المحبب ، يتم تحميل مسحوق الشاي الفوري الناعم في حاوية منتج ، ويتم تسييله بواسطة الهواء المسخن والمفلتر.يتم رش مستخلص الشاي السائل أو أي نكهة أخرى على القوة المميعة لصنع الحبيبات.

ⅴ.نظام استرداد الحرارة
يمكن استخدام أوراق الشاي كوقود للنظام.لكن أوراق الشاي الأصلية مبللة ، وليس من السهل حرقها.لذلك نقوم بضغط أوراق الشاي أولاً ، ثم نستخدم الهواء الساخن من برج التجفيف وحرارة غاز المداخن لتجفيف أوراق الشاي قبل إطعامها في فرن الهواء الساخن أو المرجل.
ⅵ.أجزاء أخرى
لتشغيل المصنع بسلاسة ، نقوم أيضًا بتهيئة بعض خزانات الترسيب وخزانات العزل وخزانات التخزين الأخرى للنظام.
يتم توفير نظام WIP (الغسيل في المكان) عند الطلب.


مخطط التدفق العام:
