آلة التجفيف بالرش المعقمة 10000 كجم / ساعة WPG المستمر
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | WPG |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | مجفف الرذاذ المعقم سلسلة WPG | مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| درجة النظافة: | مائة درجة | سعة: | 10-10000 كجم في الساعة |
| تبخر الماء: | 5-5000 كجم في الساعة | إنت درجة الحرارة （℃）: | 180-220 |
| درجة حرارة المخرج （℃）: | 80-100 | وضع التفتيت: | مرذاذ دوار / مرذاذ فوهة ذو سائلين |
| تسليط الضوء: | آلة التجفيف بالرش WPG,آلة التجفيف بالرش 10000 كجم,تجفيف الرش المعقم WPG |
||
منتوج وصف

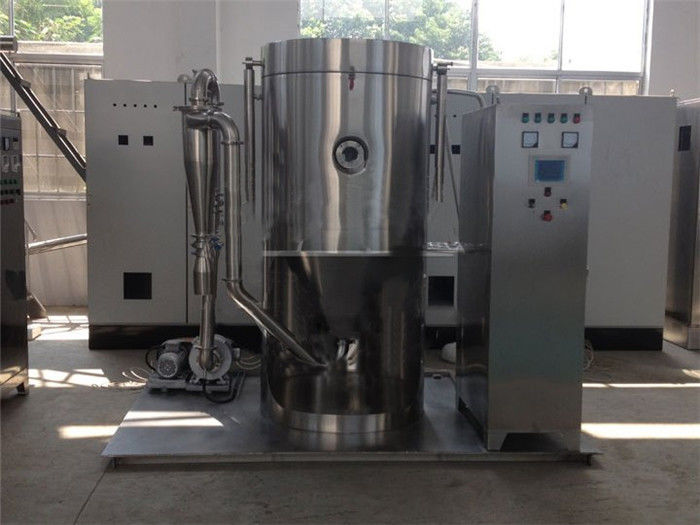

WPG سلسلة مجفف رذاذ معقم
وصف المنتج
تعتبر وحدة التجفيف بالرش المعقم من المعدات الهامة التي تم إعدادها لمساحيق الحقن ، مثل كبريتات الستربتومايسين وكبريتات الجارامايسين وكبريتات كاناميسين وأمينوبنزيل بنيسيلين وبعض حقن الطب الصيني التقليدي.
في نظام التجفيف بالرش المعقم ، يجب تعقيم جميع المواد والهواء الداخل إلى النظام ، كما يجب إجراء عملية تجميع المنتج في غرفة التدفق الرقائقي.لذلك ، يجب ترشيح وتعقيم المادة السائلة التي تحتاج إلى رذاذ قبل إرسالها إلى الرش. كما يحتاج الهواء المضغوط المستخدم في الانحلال إلى التنقية قبل الاستخدام (يعتني المستخدم بالعنصرين المذكورين أعلاه) ؛يجب أن يحافظ نظام إمداد الهواء على عملية ضغط إيجابي ، ويتم توصيل الهواء بواسطة منفاخ ، من خلال الترشيح المسبق ← ترشيح متوسط الكفاءة ← ترشيح عالي الكفاءة ← ترشيح عالي الكفاءة مقاوم للحرارة ، للحصول على نظافة وجافة وسائل الإعلام.بهذه الطريقة ، يتم تسخين الهواء النظيف المفلتر عن طريق السخان ومن ثم تسليمه إلى نظام المرذاذ المركب على قمة برج التجفيف بالرش ، مما يلبي متطلبات الإنتاج الصيدلاني GMP.
يمكن لنظام الترذيذ استخدام الانحلال بالطرد المركزي الخالي من التشحيم ، أو استخدام الهواء المضغوط المرشح المعقم من خلال فوهة ذات سائلين ، بحيث يتم خلط السائل المعقم والوسط النظيف والجاف تمامًا والاتصال بهما في غرفة التجفيف.سيتم تجفيفه إلى مسحوق منتجات في غضون الوقت.
تفاصيل المنتج
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعى / ديزل / الخ. |
| سعة: | 10-10000 كجم في الساعة | تبخر الماء: | 5-5000 كجم في الساعة |
| مؤقت: | 120-600 درجة مئوية | نمط التجفيف: | تجفيف مستمر |
| الوثيقة: | FAT / IQ / OQ / PQ | شهادة: | CE / UL / CU-TR |
| مراقبة: | HMI وزر | وضع التفتيت: | مرذاذ دوار |
| تسليط الضوء: | الأدوية ، آلة تجفيف الطعام ، مصنع التجفيف بالرش | ||
المعايير الفنية
| البند / المعلمات / النوع | WPG | |||||
| 12 | 16 | 20 | 25 | 30 | 35 | |
|
إنت درجة الحرارة (℃) |
180-220 | |||||
| منفذ درجة الحرارة (℃) | 80-100 | |||||
| طريقة البخاخة | مرذاذ دوار / مرذاذ فوهة ذو سائلين | |||||
| مصدر التدفئة | سخان كهربائي | بخار + كهرباء | بخار + كهرباء | بخار + كهرباء | بخار + كهرباء | بخار + كهرباء |
| الطاقة (كيلوواط) | 21 | 36 | 60 | 72 | 108 | 135 |
| طريقة التعقيم | تنظيف التعقيم الحراري الجاف للهواء بدرجة حرارة عالية | |||||
| درجة النظافة | مائة درجة | |||||
| القطر (مم) | 1200 | 1600 | 2000 | 2500 | 3000 | 3500 |
| الارتفاع (مم) | 3000 | 5200 | 6000 | 7000 | 8000 | 9000 |
| مواد | الأجزاء الملامسة في 316L ، والباقي الأجزاء غير الملامسة في SU304. | |||||
ميزة لأورياNT- الانحلال بالطرد المركزي المجاني :
لورياNT-يمكن استخدام الانحلال بالطرد المركزي المجاني في ال نظام الانحلال ، و تمن خلال مرذاذ الفوهة ذي السائلين ، يتبنى نظام الانحلال الهواء المضغوط للترشيح المعقم لتفتيت سائل التغذية المعقم تمامًا.هذا النوع من الانحلال
يمكن أن يمنع الوضع المواد الغريبة الناتجة عن التآكل المعدني أثناء وضع الانحلال الميكانيكي من السقوط.يمكن أن يمنع مادة التشحيم من التسرب بسبب الختم المفكوك المحتمل لرذاذ الطرد المركزي أو يمنع المسحوق النهائي من دخول نظام المحمل.
لذلك ، فإن العقيم يتم خلط سائل التغذية ووسط التجفيف النظيف تمامًا والاتصال بهما في غرفة التجفيف ، ويتم تجفيفهما في منتجات مسحوق في وقت قصير.
يتم إرسال المنتج المجفف والهواء إلى جهاز الفصل الحلزوني للفصل.يتم جمع المنتجات النهائية وتعبئتها على منضدة نظيفة في غرفة التعقيم.يجب وضع نظام جمع المسحوق في غرفة تعبئة التدفق الرقائقي لضمان نظافة المنتجات بدرجة مائة.يتم تفريغ غاز العادم بعد تنقيته بواسطة مرشح كيس.
مواصفات المنتج
يعتمد الجهاز على رذاذ ذو فوهة ذات سائلين بهيكل بسيط ، واتصال جيد لتدفق الهواء ، وترذيذ موحد ، ويمكنه تلبية متطلبات الرش المعقم.
برج الرش مجهز بجهاز كنس لتسهيل تنظيف المسحوق المتصل بجدار البرج.
يختار تنقية الهواء الساخن نظام الترشيح ثلاثي المراحل الأساسي والمتوسط وعالي الكفاءة ، وبالتالي فإن جودة تنقية الهواء عالية وتفي بمتطلبات الإنتاج الصيدلاني GMP.
وفقًا للوائح GMP و FDA: يجب أن يكون سطح النبات الذي يتلامس مباشرة مع الأدوية أو المكونات أملسًا ومسطحًا وسهل التنظيف بدون زوايا ميتة ومقاومًا للتنظيف المتكرر بواسطة المطهرات ، ويجب ألا يحدث أي تفاعل أو امتزاز.لذلك ، يجب أن تستخدم المواد التي تتلامس بشكل مباشر مع الأدوية الفولاذ المقاوم للصدأ AISI316 المعتمد والموصى به من قبل إدارة الغذاء والدواء (1Cr18Ni9Ti محظور بسبب التآكل مع أيونات CL ، ويستخدم 304 والفولاذ الكربوني في مناسبات غير مهمة) ، والهواء النظيف بدرجة حرارة عالية أعلاه يتم استخدام 200 درجة مئوية لإجراء تعقيم حراري جاف عبر الإنترنت ، وتعيين منافذ تنظيف سريعة الفتح في النقاط الرئيسية بالمصنع ، واستخدام تركيبات صحية سريعة الفتح وقابلة للفصل لخطوط الأنابيب ، وترشيح خاص عالي الكفاءة لمنع عودة الهواء ويتم ضبط صمامات الفحص لوحدة عادم الهواء ، حيث يمكن ضمان وصول نظافة النظام إلى الفئة مائة.
ملاحظات:
معقمة: خالية من التلوث الناجم عن البكتيريا الضارة أو الفيروسات أو الكائنات الحية الدقيقة الأخرى.
لإعطاء حالة واحدة أو اثنتين فقط: تنص المعايير على أن عمليات التعقيم يجب أن تتم في ظل ظروف معقمة ومطهرة.
أداء مبيعات المنتجات المماثلة
يجب وضع نظام جمع المسحوق في غرفة تعبئة التدفق الرقائقي لضمان نظافة المنتجات لتكون من المئات درجة.لقد حصلت وحدات مجفف الرذاذ المعقم المصنعة في شركتنا على نتائج جيدة في Henan Lihua Pharmaceutical Factory ، Hubei HOPE Pharmacy ، Shandong Luye Pharmacy ، Yantai Zhichu Pharmacy and Tianjin Hongri Pharmaceutical Co.، Ltd.
مخطط التدفق الفني
أو:
الاهتمام بالطلب
1. التغذية اسم السائل والخصائص: المحتويات الصلبة (أو محتويات الماء) ، اللزوجة ، التوتر السطحي وقيمة PH.
2. محتوى الماء المتبقي بكثافة المسحوق الجاف المسموح به وحجم الحبيبات ودرجة الحرارة القصوى المسموح بها.
3. الإخراج: وردية الوقت يوميا.
4. الطاقة التي يمكن توفيرها: ضغط البخار ، الكهرباء المناسبة ، وقود الفحم ، النفط والغاز الطبيعي.
5. متطلبات التحكم: ما إذا كان يجب التحكم في درجات حرارة المدخل والمخرج أم لا.متطلبات جمع المسحوق: ما إذا كان من الضروري استخدام مرشح كيس من القماش ومتطلبات بيئة الغاز المستنفد.
6. المتطلبات الخاصة الأخرى.
