30000 دورة في الدقيقة CSD الدقة آلة تجفيف بالرش السيراميك
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | CSD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | سعة: | 10-10000 كجم في الساعة |
|---|---|---|---|
| تبخر الماء: | 5-5000 كجم في الساعة | نمط التجفيف: | تجفيف مستمر |
| مؤقت: | 80-350 درجة مئوية | وضع التفتيت: | مرذاذ دوار |
| مصدر التدفئة: | بخار / كهرباء / غاز طبيعي / ديزل / الخ. | مراقبة: | HMI وزر |
| تسليط الضوء: | آلة التجفيف بالرش 30000 دورة في الدقيقة,آلة التجفيف بالرش CSD,مجفف رذاذ السيراميك 30000 دورة في الدقيقة |
||
منتوج وصف
مجفف رش السيراميك الدقيق سلسلة CSD
وصف عام
- يمكن استخدام عملية تجفيف الرذاذ تقريبًا كل السائل الذي يضخ عملية مستمرة للتدفق الحر للمسحوق.مبدأ العمل هو أنه في غرفة التجفيف من المتوقع أن يتشتت في السائل من خلال قطرات رذاذ البخاخة ، ثم يتم تسخينه بالهواء الساخن لطريقة القطرات هذه للوصول إلى المنتجات ، العملية بأكملها دون معالجة يدوية.
- مجفف الرش من سلسلة CSD هو عبارة عن جيل جديد من المجفف المخصص.هو فريقنا الفني في نماذج غاز البترول المسال على أساس الابتكارات التكنولوجية التي أدخلتها ترقية المنتجات.تتميز هذه الماكينة بمساحة صغيرة ، وتشغيل بسيط ، وميزات موثوقة ، ويمكنها إعداد كروية جيدة ، وتوزيع حجم الجسيمات للمسحوق ، وبالتالي يمكن تحسين منتجات الكثافة والضغط بشكل كبير.
- نماذج CSD Series ومزايا عملية لإنتاج السيراميك الفاخر ووحدات البحث العلمي لتوفير الشروط اللازمة للمواد الجديدة.حاليًا ، لدينا الزركونيا ، الألومينا ، أكسيد الزنك ، PTC ، كربيد السيليكون ، نيتريد السيليكون ، مواد بطارية الليثيوم ، إلخ. التطبيق الناجح.
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعى / ديزل / الخ. |
| سعة: | 10-10000 كجم في الساعة | تبخر الماء: | 5-5000 كجم في الساعة |
| مؤقت: | 80-350°ج | نمط التجفيف: | تجفيف مستمر |
| الوثيقة: | FAT / IQ / OQ / PQ | شهادة: | CE / UL / CU-TR |
| مراقبة: | HMI وزر | وضع التفتيت: | مرذاذ دوار |
| تسليط الضوء: | آلة مجفف الطعامو معدات التجفيف بالرش | ||
اعتماد مرذاذ جديد من النوع M.
المرذاذ يحتوي على ما يلي صفةsticس:
● مرذاذ دوار كهربائي عالي السرعة ، أقصى سرعة دوران 30،000 دورة في الدقيقة:
① يمكن الحصول على مسحوق يتدفق بحرية
② يمكن الحصول على حجم الجسيمات الموزعة بشكل موحد
التعلق يتناقص في الخط المماس.
④ حجم الجسيمات قابل للتعديل عن طريق تغيير سرعة دوران عجلة الانحلال أو ضغط الهواء المضغوط.
● هيكل عادم من نوع الغطاء المنخفض مصمم لضمان تجميع معظم المساحيق في الجزء السفلي من برج التجفيف ، فقط كمية صغيرة من المسحوق في فاصل الإعصار أو مرشح الكيس ، حيث يمكن أن يقلل بشكل كبير من الضغط في الغاز- عملية الفصل الصلبة لمجمع الغبار في اتجاه المصب.
● نظام التسخين يستخدم تجهيزات أنابيب تسخين غير مؤكسدة.يتم ترشيح الهواء الداخل إلى غرفة التجفيف من خلال ترشيح ثلاثي المراحل بما في ذلك مرشح عالي الكفاءة الأولي والمتوسط وعالي درجة الحرارة ، ومستوى التنقية يصل إلى أكثر من مائة ألف درجة.يتم منع الشوائب الخارجية من الاختلاط بالمنتج للتأثير على إجراءات ما بعد المعالجة مثل القولبة وتلبيد المنتج.
● مجمع الغبار النبضي الجديد مصنوع خصيصًا من جيل جديد من مواد التصفيح المتطورة من DuPont (الولايات المتحدة الأمريكية).يتميز عنصر المرشح المموج هذا بخصائص منطقة الترشيح الكبيرة ، والتنظيف المريح ، وقابلية إعادة الاستخدام القوية ، والتأثير الاستاتيكي الجيد ، ومقاومة درجات الحرارة العالية.في نفس الوقت ، لديها كفاءة استرداد كبيرة لاستعادة المسحوق الناعم.
● يعتمد خط أنابيب استخلاص المسحوق على تركيبات أنابيب صحية سريعة التركيب (الجدران الداخلية والخارجية لتجهيزات الأنابيب كلها مصقولة كالمرآة لمنع تراكم المسحوق في خط الأنابيب).تم تجهيز غرفة التجفيف بفتحات للتنظيف والمراقبة وتسلق السلالم لسهولة الفك والتنظيف واستبدال المنتج.
● اثنان من فوهة السوائل ، تقع في كل من مركز سقف الغرفة والجانب المخروطي من الغرفة.يمكن التعامل مع تغذية عالية الكثافة أو اللزوجة.
● قاعدة الصدمات على المخروط تستخدم لتجنب ترسب الجدار.
● سيتم تسخين الهواء النقي بواسطة سخان كهربائي ، وتنظيفه بواسطة مرشح الهواء (F4، F9، H13)
● إعصار حلزوني عالي الكفاءة: ينتج حوالي 98٪ من مسحوق ≥5μpowder.
● تصميم غرفة التجفيف يشمل فتحة ، خط أنابيب المسحوق يعتمد أنابيب صحية
ومشابك لسهولة الصيانة والتنظيف.
● الأتمتة: تعتمد Siemens S7-1200 مع شاشة ملونة تعمل باللمس مقاس 12 بوصة.
- يمكن أن يتجنب التعشيق الموثوق به التشغيل الخاطئ.
- تشير درجة حرارة الهواء الداخل ، والتحكم ، والتنبيه ، والمسجل (TICAR) ؛
- تشير درجة حرارة الهواء الخارج ، والتحكم ، والتنبيه ، والمسجل (TICAR) ؛
- تعديل معلمة الوصفة / حفظها في القائمة (للمواد المختلفة)
- التحكم في سرعة المرذاذ الدوار ؛
- اثنين من فوهة السوائل يتم التحكم فيها عن طريق الهواء المضغوط ؛
- يتم التحكم في مروحة العادم بواسطة المحول
- تفاعلت درجة حرارة المخرج مع سرعة التغذية ؛
- يشير إلى ضغط الغرفة ، وضغط الفرق الذي يشير إلى مرشح الهواء عالي الكفاءة ، والإعصار الحلزوني وفلتر الأكياس ، إلخ.
- يتم التحكم في درجة حرارة المدخل بواسطة SSR ، الانحراف داخل ± 1 ℃.
أتمتة:
تشير درجة حرارة الهواء الداخل ، والتحكم ، والتنبيه (TICA)
تشير درجة حرارة الهواء الخارج ، والتحكم ، والتنبيه (TICA)
● التعشيق الموثوق به يمكن أن يتجنب سوء التشغيل
● شاشة رقمية لدرجة الحرارة ، إنذار أثناء درجات الحرارة العالية / المنخفضة ؛
● التعشيق مع سخان كهربائي ، وغيرها من التعشيق لحماية النظام.
● مفتاح أمان مثبت على عنصر التسخين.
● درجة حرارة المخرج تتفاعل مع سرعة التغذية ；
● يتم التحكم في درجة حرارة المدخل بواسطة SSR ، الانحراف في حدود ± 1 ℃
● مؤشر ضغط الغرفة ، وضغط الفرق الذي يشير إلى مرشح الهواء عالي الكفاءة ، والإعصار الحلزوني والمرشح الكيسي ، إلخ.
صهوتوس من سلسلة CSD الدقة مجفف رذاذ السيراميك مأخوذ في موقع العميل ---- LT METAL CO.، LTD .:
4 مجموعات من السيراميك الدقيق CSD-35-R تسليم مجففات الرذاذ لأبراج ITO إلى موقع المستخدم
نظام جمع المنتجات
أنظمة الأنابيب
4 مجموعات من CSD-35-R سيراميك دقيق تركيب مجففات الرش لأبراج ITO في خط كامل
نظام تحضير / إمداد الأعلافس
منتجات نصف منتهية من مجفف الرش الخزفي الدقيق سلسلة CSD
المعايير الفنية :
| نوع | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| تطبيق | قليل من التحبيب في البحث والتطوير | قليل من التحبيب في البحث والتطوير | إنتاج وتحبيب على نطاق صغير | تحبيب الإنتاج | تحبيب الإنتاج | تحبيب الإنتاج |
| تبخر الماء (كلغ) | 5 كجم / ساعة | 10 كجم / ساعة | 15 كجم / ساعة | 30 كجم / ساعة | 75 كجم / ساعة | 110 كجم / ساعة |
| أبعاد غرفة التجفيف (مم) | φ 1200 | φ1600 | φ 2000 | φ 2500 | φ 3000 | φ 3500 |
| مرافق إضافية لغرفة التجفيف | فتحة التفتيش ، نافذة الفحص ، النافذة المضيئة ، خزان إعادة تدوير المنتج ، المطرقة الهوائية (3 في القسم المخروطي) | |||||
| قرص التفتيت (ZrO2 / SUS304) |
MC-65 | MC-84 | MC-84 / MC-100 | MC-125 | ||
| سرعة rpm | 5000 15000 | |||||
| استعادة المنتج | Low-Cap- Type ، مجموعة من نقطتين | |||||
| طريقة تغذية المواد | مضخة تمعجية | |||||
| حجم مضخة المواد | 10 كجم / ساعة | 20 كجم / ساعة | 30 كجم / ساعة | 60 كجم / ساعة | 150 كجم / ساعة | 220 كجم / ساعة |
| مصدر تدفئة | سخان كهربائي | فرن احتراق غاز البترول المسال | ||||
| حجم السخان | 18 كيلو واط | 24 كيلو واط | 36 كيلو واط | 60 كيلو واط | 100000 كيلو كالوري / ساعة | 150000 كيلو كالوري / ساعة |
| أقصى درجة حرارة للهواء الساخن | 300 | |||||
| الأجهزة المساعدة | منفاخ السحب القسري ، مروحة العادم ، المرشح الأساسي ، مرشح الهواء الساخن ، فاصل الإعصار ، مرشح الكيس ، سلم التشغيل | |||||
| التحكم في الصك | عرض درجة حرارة الهواء الساخن وجهاز إنذار التعديل ، وجهاز إنذار للضبط وعرض درجة حرارة الهواء العادم ، وعرض تردد المرذاذ ، ومقياس ضغط غرفة التجفيف ، وفلتر الهواء الساخن ، ومقياس الضغط التفاضلي ، ومقياس الضغط التفاضلي لفاصل الإعصار ، ومقياس الضغط التفاضلي لمرشح الكيس | |||||
| جهاز أمان | نظام حماية الحرارة الزائدة للسخان | جهاز فحص Flameout | ||||
| قوة | الطاقة: 380V-3φ الأداة: 220V-1φ | |||||
| الطاقة الكهربائية (السعة المركبة) | 21 كيلو واط | 27 كيلو واط | 40 كيلو واط | 70 كيلو واط | 8.5 كيلو واط | 10 كيلو واط |
| البعد المخطط (م) | عرض 2.4 × طول 1.7 × H1.9 |
عرض ٢.٧ × طول ١.٨ × H2.4 |
عرض 3.2 × L2.2 × H2.5 |
عرض 3.7 × طول 3.4 × H4.9 |
عرض 5.3 × طول 4.0 × H5.9 |
عرض 6.2 × طول 4.5 × H8.0 |
| وزن التركيب | 950 كجم | 1400 كجم | 1600 كجم | 2000 كجم | 3400 كجم | 4900 كجم |
| جهاز اختياري | مسجل درجة الحرارة ، شاشة عرض سرعة البخاخة الرقمية ، جهاز اختبار اهتزاز المرذاذ ، صمام رفرف مزدوج الطبقة أو صمام رفرف ، شاشة الاهتزاز | |||||
تعتمد كمية تبخر الماء على درجة حرارة مدخل الهواء الساخن البالغة 250 درجة مئوية ودرجة حرارة المخرج 100 درجة مئوية.
※ فيما يلي بعض أنواع آلات تجفيف رذاذ السيراميك شائعة الاستخدام لتختار من بينها ، كما يمكنك إجراء بعض التحسينات ذات الصلة على قاعدة الأنواع المختلفة:

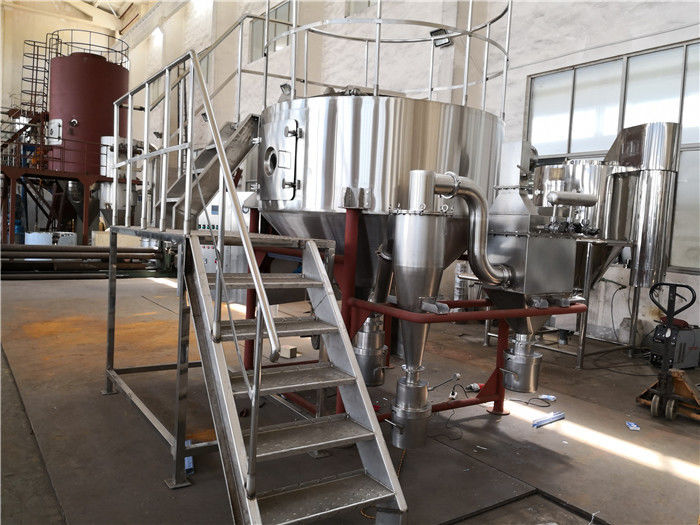

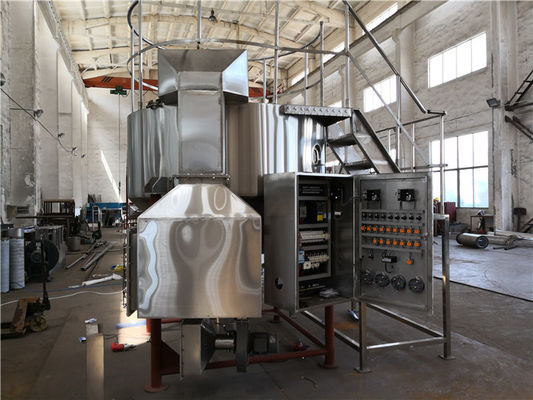

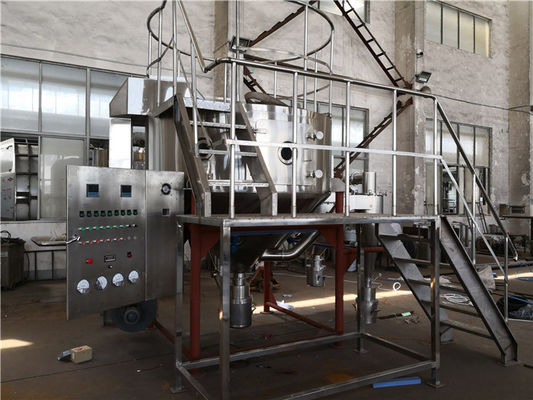

مجفف الرش السيراميك الدقيق سلسلة CSD بعد التثبيت
اختيار اختياري:
◆يتم تصنيع هذا النوع من المعدات الكاملة على أساس التصميم المخصص.لا توفر جميع الميزات الوظيفية كل التصميمات.يجب أن يتم التكوين الفعلي وفقًا للعقد أو الاتفاقية الموقعة.
◆ بالنسبة للمكونات الكهربائية الرئيسية ، لدينا خيارات علامات تجارية دولية مثل ABB أو Siemens أو Schneider أو غيرها
◆ بالنسبة لمواد الماكينة ، لدينا خيارات في AISISUS304 و AISISUS304L و AISISUS316 و AISISUS316L والفولاذ الكربوني وما إلى ذلك.
◆ بالنسبة لنظام التحكم ، لدينا خيارات على زر الضغط ، PLC + HMI وما إلى ذلك.يمكننا تصميم نظام التحكم حسب الحاجة.
◆ يمكننا تصميم نظام مقاوم للانفجار لمجفف الرش الخاص بنا بناءً على طلب العميل.
◆ بالنسبة لنظام تركيب مجفف الرذاذ ، يمكننا توفيره ، مثل التغذية
نظام ، نظام نقل هوائي وهلم جرا.
◆ بالنسبة لنظام التدفئة للمصنع ، فهو مرن للغاية.يمكننا تكوينه.
يعتمد على ظروف موقع العميل ، مثل البخار والكهرباء وفرن الغاز وما إلى ذلك ، يمكننا تصميمها جميعًا لتتناسب مع مجفف الرش الخاص بنا.
◆ إذا لم يكن هناك نظام تدفئة ، فيمكنه كمبرد أن يصنع جزيئات بهواء تبريد.
◆ معدات البحث والتطوير الكاملة والمهنية ، وخدمات اختبار المنتجات العلمية والمعقولة ، وتبادل تكنولوجيا الإنتاج الشامل والمتعمق ، ومنصات خدمات البحث والاستكشاف:
يمكن لشركة XKIANDAO تزويد العملاء بمختلف اختبارات العمليات وخدمات التحقق من الاختبار في سلسلة من المختبرات مثل YPG و LPG و PSD و BYP و PFSD وما إلى ذلك ، والمقاييس التجريبية الصغيرة أو حتى عدد صغير من وحدات الاختبار من نوع الإنتاج.لقد تحققت هذه المصانع من جدوى التطبيق الفني للعديد من سلاسل التسوية ، وتحديد أفضل ظروف عملية الإنتاج ، وتقديم عينات لتحليل السوق.
تنويهس قبل الامر:
اسم التغذية وخصائصها الفيزيائية: المحتوى الصلب (أو محتوى الماء) ، اللزوجة ، التوتر السطحي ، قيمة PH.
◆ سعة المسحوق بعد التجفيف ، محتوى الماء المتبقي المسموح به ، حجم الجسيمات ، درجة الحرارة المسموح بها.
الإنتاج ، ساعات العمل اليومية / الورديات.
الطاقة المتاحة: ضغط البخار المتاح ، السعة الكهربائية ، الفحم ، الزيت ، الغاز المتاح.
◆ متطلبات التحكم: ما إذا كانت درجات حرارة المدخل والمخرج بحاجة إلى التحكم تلقائيًا.
◆ متطلبات جمع المسحوق: ما إذا كان يجب تركيب مصيدة للأكياس ، وتتطلب البيئة غازات العادم.
◆ متطلبات خاصة أخرى.
خدمة الاختبار المدفوعة:
نرحب بالعملاء الجدد والقدامى للرد بشكل كامل على الاستبيان العام والشامل والمهني - بناءً على مواصفات متطلبات المستخدم (URS) ، التي أطلقها قسم المبيعات في شركتنا خلال فترة التحضير لأبحاث السوق.
يمكن للشركة تصميمها لك على أساس الخصائص المادية المختلفة للمستخدمين ، وأنماط التسخين المختلفة ، ومتطلبات التحكم المختلفة ، ومتطلبات الإخراج المختلفة ، وظروف المنتج المختلفة ، والتصرفات المختلفة للورشة ، ومتطلبات التنظيف في المكان المختلفة (CIP) ، إلخ. ، وذلك لتلبية متطلبات مختلف المستخدمين.
تم تجهيز جميع أنواع الآلات التجريبية في الشركة لاختبار المستخدمين لتأكيد خصائص التجفيف.أنت مرحب بك للحضور إلى شركتنا للاختبار.
