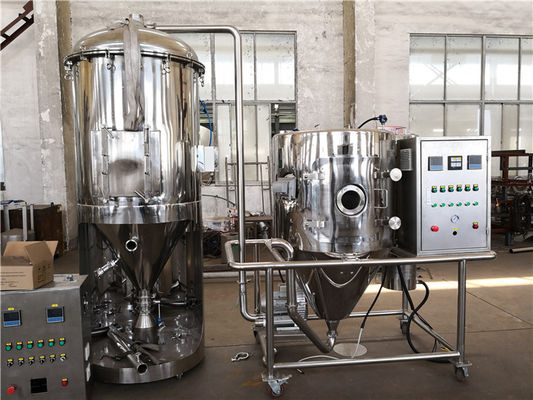

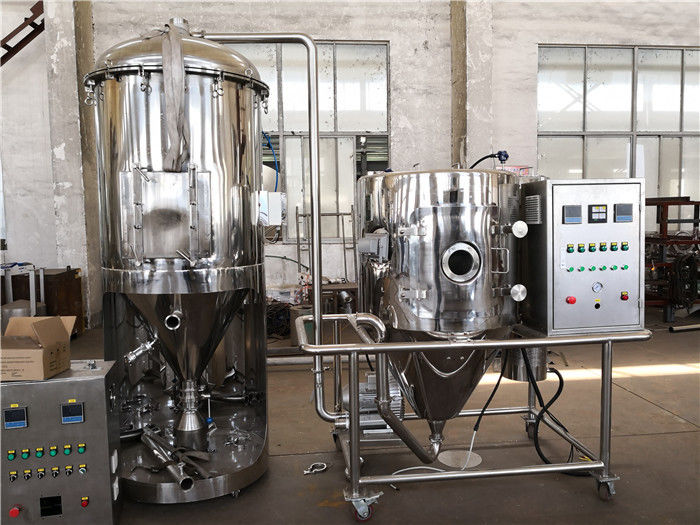

مواد البناء 50000 كجم / ساعة LPG آلة التجفيف بالرش الدوارة

منتوج وصف

غاز البترول المسال سلسلة قياسية دوارة / طرد مركزي Sصلى دراير



وصف النبات العام

التجفيف بالرش هو التقنية الأكثر استخدامًا في الإنتاج الصناعي التي تستخدم السائل للتجفيف والتحبيب ، وهي الأنسب لإنتاج مسحوق صلب أو منتجات حبيبية من المواد السائلة ، مثل المحاليل والمستحلبات والمعلقات والمعاجين القابلة للضخ.

تتميز سلسلة PSD من مجففات الرذاذ الدوائية الدقيقة التي طورتها شركتنا بمظهر جيد وجودة عالية وعدم تدهور المنتجات المستهدفة بعد التجفيف ، مما سيؤدي حتماً إلى تحسين الفوائد الاقتصادية للمصنع بشكل كبير.

يمكن استخدام هذه السلسلة من المصانع على نطاق واسع في الصناعات الكيميائية ، والبتروكيماوية ، والمعدنية ، والسيراميك ، والصناعات الخفيفة ، والأغذية ، والأدوية ، ومواد البناء ، والصناعات الكيماوية للغابات ، والصناعات الكيماوية الحيوية ، إلخ.



مواد:	SUS316 / SUS304 / CARBON STEEL ، إلخ	مصدر التدفئة:	بخار / كهرباء / غاز طبيعى / ديزل / الخ.
سعة:	10-10000 كجم في الساعة	تبخر الماء:	5-5000 كجم في الساعة
مؤقت:	120-600 درجة مئوية	نمط التجفيف:	تجفيف مستمر
الوثيقة:	FAT / IQ / OQ / PQ	شهادة:	CE / UL / CU-TR
مراقبة:	HMI وزر	وضع التفتيت:	مرذاذ دوار
تسليط الضوء:	آلة مجفف الطعام، معدات التجفيف بالرش





مبدأ العمل

يعتمد مجفف الرش بالطرد المركزي عالي السرعة من سلسلة LPG على مرذاذ بقرص طرد مركزي عالي السرعة في الجزء العلوي من غرفة التجفيف لتفتيت التغذية إلى قطرات دقيقة تشبه الضباب ، وإجراء التبادل الحراري والكتلي في وقت واحد مع الهواء الساخن الذي يدخل البرج من خلال توزيع خاص في مسار حركة مطابق ، وتبخر الماء في وقت قصير للغاية لتشكيل منتج مسحوق جاف موحد.



الملف الشخصي العملية

بعد تصفيته وتسخينه ، يدخل الهواء إلى موزع الهواء الموجود أعلى المجفف.يدخل الهواء الساخن إلى غرفة التجفيف بشكل حلزوني وموحد.بالمرور من خلال بخاخ الطرد المركزي عالي السرعة الموجود أعلى البرج ، سوف تدور المادة السائلة ويتم رشها في حبيبات سائلة ضباب دقيقة للغاية.من خلال وقت قصير جدًا من ملامسة الهواء الساخن ، يمكن تجفيف المواد إلى المنتجات النهائية.سيتم تفريغ المنتجات النهائية بشكل مستمر من أسفل برج التجفيف والأعاصير.سيتم تفريغ الغاز الضائع من خلال مروحة العادم.



مزايا هذا نبات تحت المعالجة التقنيات



تتميز بعملية التجفيف السريع والكفاءة العالية وبيئة تشغيل المصنع الجيدة ومستوى التحكم الآلي المتقدم وما إلى ذلك ، مثل

يمكن أن توفر ضمانًا قويًا لتقنية المعالجة للحصول على مستوى الجودة العالية للمنتج المستهدف ، ويمكنها الحفاظ على لون المنتج ورائحته وطعمه ، والتشتت الجيد ، والسيولة ، والقابلية للذوبان ، والتساوي والنقاء العالي.



سرعة التجفيف سريعة ، وتزداد مساحة سطح المادة السائلة بشكل كبير بعد الانحلال.في تدفق الهواء الساخن ، يمكن تبخير 95٪ -98٪ من الماء على الفور ، ووقت التجفيف هو بضع ثوانٍ فقط ، لذلك هذا المصنع مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.



عملية الإنتاج مبسطة وهي مريحة في التشغيل والتحكم.بالنسبة للسوائل التي تحتوي على نسبة رطوبة 40-60٪ (حتى 90٪ للمواد الخاصة) ، يمكن تجفيفها إلى منتجات مسحوق في وقت واحد ، دون التكسير والغربلة بعد التجفيف ، ويتم تقليل عملية الإنتاج وتحسين نقاء المنتج .



دبليويجب أن يفي حجم الجسيمات وتوزيع المنتجات النهائية ومحتويات الماء المتبقية وكثافة الكتلة وشكل الجسيمات بالمعيار الدقيق ، وتجفيف الرذاذ هو أحد أكثر التقنيات المرغوبة.



في ممارسة الإنتاج ، من خلال تغيير ظروف التشغيل لضبط معلمات العملية ، ضمن نطاق معين ، من الملائم التحكم في حجم جسيمات المنتج ، والكثافة الظاهرية ، والرطوبة ، إلخ.



بالإضافة إلى ذلك ، بعد التسخين والصهر ، يمكن أيضًا استخدام المصنع للتشكيل على البارد وتحبيب بعض المواد الخاصة من شمع البولي إيثيلين ، والأسمدة الحيوية ، والأسمدة المركبة ، إلخ.



أوصاف الوظائف



1. المكونات الأساسية للمرذاذ: جميع المحامل عالية الدقة (محامل SKF ، السويد) ، قيمة الاهتزاز بدون حمل ≤ 5μm lo ، قيمة اهتزاز الإعلان ≤ 15μm ؛

2. عملية خالية من المتاعب: تصل إلى 7000 ساعة أو أكثر ؛

3. كمية التغذية الإجمالية للمرذاذ: 1-50،000kg / h.

4. نظام التحكم الكهربائي: المستويات الفرعية ، الحجم ، مجموعة متنوعة من خيارات التحكم لتلبية الاحتياجات المختلفة.نهج المنطق الكلاسيكينظام محاكاة العملية الديناميكية ؛FX-DU / WIN-C البرمجة الخاصة ؛تحكم PLCمراقبة التكوينالتحكم التشغيلي بواجهة الإنسان والآلة ؛

5. يمكن إضافة آلة التجفيف الدوائية: الاهتزاز ، كنس الغاز ، سترة التبريد وغيرها من الأجهزة ، الأنابيب كلها متوافقة مع متطلبات GMP.



مقدمة لأنظمة التكوين الرئيسية للمصنع



بالنسبة لمجفف الرش الدوراني عالي السرعة من سلسلة LPG ، فهو يتكون من نظام توصيل الأعلاف ، ونظام لترشيح الهواء والتدفئة ، ونظام ترذيذ الأعلاف ، وغرفة التجفيف ، ونظام استنفاد الهواء وجمع المنتجات ، ونظام التحكم الكهربائي وما إلى ذلك ، ووصف كل النظام كالتالي:



1. يتكون نظام توصيل السائل من خزان سائل ، مرشح مغناطيسي ، مضخة وما إلى ذلك لضمان دخول السائل إلى المرذاذ بسلاسة.

2- نظام تنقية الهواء ونظام التدفئة



قبل دخول الهواء النقي إلى المدفأة ، يجب أن يمر من خلال مرشح ما قبل وما بعد أولاً ، ثم يدخل إلى المدفأة للتدفئة.بالنسبة لطريقة التسخين ، يوجد مشعاع بخار للسخان الكهربائي وفرن غاز وما إلى ذلك.تعتمد طريقة الاختيار على ظروف موقع العميل ، ولضمان دخول وسيط التجفيف إلى غرفة التجفيف بدرجة نقاء عالية ، يجب أن يمر الهواء الساخن عبر مرشح عالي الكفاءة قبل دخول غرفة التجفيف.



3. نظام التفتيت

يتكون نظام التفتيت من رذاذ طرد مركزي عالي السرعة مع عاكس وما إلى ذلك.المسحوق من رذاذ الطرد المركزي عالي السرعة يتراوح بين 40-120 ميكرون.



4. نظام غرفة التجفيف



تتكون حجرة التجفيف من غلاف حلزوني ، موزع هواء ساخن ، رئيسي

البرج والتجهيزات ذات الصلة.

أ) الغلاف الحلزوني وموزع الهواء الساخن: يمكن للقذيفة الحلزونية وموزع الهواء الساخن عند مدخل الهواء في أعلى البرج تنظيم زاوية دوران تدفق الهواء وفقًا للحالة المحددة ، وتوجيه تدفق الهواء داخل البرج بفعالية وتجنب عصا المواد على الحائط يوجد في المنتصف موضع لتركيب المرذاذ.

ب) برج التجفيف: الجدار الداخلي عبارة عن لوح مرآة SUS ، ملحومة بواسطة اللحام القوسي.العزل هو الصوف الصخري.

ج) البرج عبارة عن غرفة تفتيش ومنفذ عرض مناسب لتنظيف البرج وصيانته.بالنسبة للواجهة المتقاطعة لجسم البرج ، فإن كوع الأنبوب عبارة عن تصميم بعقب قوس ، ويقلل من الزاوية الميتة ؛نوع مختوم.

د) البرج الرئيسي مجهز بمطرقة هوائية ، يتم التحكم فيها بواسطة النبض ، وضرب برج التجفيف الرئيسي في الوقت المناسب لتجنب عصا الغبار على الحائط.



5. نظام استنفاد الهواء وتجميع المنتج

بالنسبة لنظام جمع المواد ، هناك عدة أنواع.مثل cyclone ، cyclone + bag filter ، bag filter ، cyclone + water scrubber وما إلى ذلك.تعتمد الطريقة على خاصية المادة نفسها.بالنسبة لنظام الترشيح لمخرج الهواء ، لدينا مرشح حسب الطلب.



6. نظام التحكم الكهربائي

HMI + PLC ، يمكن عرض كل معلمة على الشاشة.يمكن التحكم في كل معلمة وتسجيلها بسهولة.



مخطط انسيابي (1)





مخطط انسيابي (2)

تصفح من الأجزاء الرئيسية من خطةر:



المرذاذ: آلية التبريد الموجودة أعلى البرج تقلل درجة حرارة الجدار الداخلي للبرج ؛الابتكارات التقنية لهذه التدابير العملية والفعالة تحل المشاكل العملية ، وتمثل أيضًا قفزة تكنولوجية أخرى في مشكلة تجفيف مستخلصات الطب الصيني التقليدي.



المميزات من Rotary Atomizer



◆ سرعة التجفيف عالية عند تفتيت سائل المادة ، ستزداد مساحة سطح المادة بشكل كبير.في تدفق الهواء الساخن ، يمكن تبخير 95٪ -98٪ من الماء في لحظة.يستغرق إكمال التجفيف عدة ثوانٍ فقط.هذا مناسب بشكل خاص لتجفيف الحرارة والمواد الحساسة.

◆ تمتلك منتجاتها النهائية التوحيد الجيد والقدرة على التدفق والذوبان.والمنتجات النهائية عالية النقاء وجودة عالية.

إجراءات الإنتاج بسيطة والتشغيل والتحكم سهل.يمكن تجفيف السائل الذي يحتوي على محتويات رطوبة بنسبة 40-60٪ (للمواد الخاصة ، قد تصل المحتويات إلى 90٪) إلى مسحوق أو منتجات جسيمات مرة واحدة.بعد عملية التجفيف ، ليست هناك حاجة للتكسير والفرز ، وذلك لتقليل إجراءات التشغيل في الإنتاج وتعزيز نقاء المنتج.يمكن ضبط قطر جسيمات المنتج ، والرخاوة ، والمحتوى المائي من خلال تغيير حالة التشغيل ضمن نطاق معين.إنها مريحة للغاية للتحكم والتشغيل.



موزع الهواء الساخن (أي موزع الهواء الساخن والهواء الساخن):من خلال غرفة تدفق الهواء الحلزونية اللوغاريتمية ، يتم توزيع الهواء الساخن بالتساوي في الاتجاه المحيطي ؛هناك مجموعتان من شفرات التوجيه ، ويتم ضبط اتجاه الرياح وسرعتها عن طريق ضبط زاوية ريش التوجيه لجعل الهواء الساخن والقطرات الصغيرة في أفضل اتصال ؛في الوقت نفسه ، يتم توزيع الهواء الساخن بالتساوي وحلزونيًا في برج التجفيف ، ويتم ملامسته بالتساوي مع القطرات الصغيرة للمادة ويتم تحقيق تأثير التجفيف المثالي.



مواصفات مختلفة لقرص البخاخة الدوارة

آلة التوازن الديناميكي لقرص الانحلال

تقوم المضخة اللولبية NETZSCH بتزويد تغذية التعليق إلى البخاخة الدوارة بشكل مستمر

مجموعة التحكم المباشر في الموقد الذي يعمل بالغاز

الموقد المباشر بالغاز

موزع الهواء



المعايير الفنية:

نوع بند		غاز البترول المسال -5	غاز البترول المسال -25	غاز البترول المسال -50	غاز البترول المسال -100	غاز البترول المسال -150	غاز البترول المسال -200	غاز البترول المسال -500	غاز البترول المسال -800	غاز البترول المسال -1000	غاز البترول المسال -2000	غاز البترول المسال -3000	غاز البترول المسال -4500	غاز البترول المسال -6500
تبخر الماء (كجم / ساعة)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
نوع الرش / التفتيت		مرذاذ دوار
سرعة البخاخة (ص / دقيقة)		25000		18000		16000			12000-13000			11000-12000
قطر التفتيت (مم)		50		102		108			180-210		يتم تحديدها وفقًا لمتطلبات العملية
قطر الغرفة (م)	د	0.9	1.75	2.3	2.7	3	3.2	4.7	5.6	6.2	يتم التحديد وفقًا لتدفق العملية وظروف الموقع ومتطلبات المستخدم
L (م)	م	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
W (م)	إل	0.91	2.7	2.8	3.5	5.5	6	8	12	14
ح (م)	ح	1.75	4.5	5.5	6.7	7.2	8	10	11	15
ارتفاع الرفع للمرذاذ (م)	H1	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2
ملحوظة: كمية تبخر الماء مرتبطة بخصائص المادة ، المحتوى الصلب ودرجة حرارة مدخل ومخرج الهواء الساخن.



منحنى تبخر الرطوبة:

نظرًا لحقيقة أن مجفف الرذاذ ينتمي إلى معدات غير قياسية ، والتي تتغير مع عوامل المتطلبات التكنولوجية للمستخدم ، ووظيفة المواد وظروف الموقع ، يمكن اختيار المخطط كمرجع للمستخدمين.يرجى ملء "نموذج شروط التصميم" وإعادته إلى شركتنا.سوف نقدم لك خطة تكوين منطقية.



ملاحظات: بالنسبة لقدرة تبخير المياه ، فهي مرتبطة بخصائص المواد ودرجات حرارة المدخل والمخرج ، يرجى الرجوع إلى الرسم البياني التالي.





أصلي صورة فوتوغرافيةق من نبات و انها المنشآت

مجفف رذاذ دوار بقطر 9 متر



نطاق التطبيق



◆ الصناعة الكيميائية: فلوريد الصوديوم (بوتاسيوم) ، صبغ قلوي وصبغة ، صبغة وسيطة ، سماد مركب ، حمض سيليسيك فورميك ، عامل حفاز ، عامل حمض الكبريتيك ، حمض أميني ، كربون أبيض وهلم جرا.

◆ البلاستيك والراتنج: AB ، مستحلب ABS ، راتينج حمض اليوريك ، راتنج ألدهيد الفينول ، راتينج اليوريا فورمالدهايد ، راتينج فورمالدهايد ، بولي إيثيلين ، بولي كلوروبرين وغيرها.

◆ صناعة الأغذية: مسحوق الحليب الدهني ، البروتين ، مسحوق حليب الكاكاو ، مسحوق الحليب البديل ، بياض البيض (صفار) ، الغذاء والنباتات ، الشوفان ، عصير الدجاج ، القهوة ، الشاي سريع الذوبان ، توابل اللحوم ، البروتين ، فول الصويا ، بروتين الفول السوداني ، التحلل المائي وهكذا دواليك.

السكر ، شراب الذرة ، نشا الذرة ، الجلوكوز ، البكتين ، سكر الشعير ، حمض السوربيك ، البوتاسيوم وغيرها.

◆ السيراميك: أكسيد الألومنيوم ، مادة بلاط السيراميك ، أكسيد المغنيسيوم ، التلك وهلم جرا.



نظام التحكم الآلي الصناعي المتقدم

اعتمد نظام التحكم في الأتمتة وحدات التحكم المنطقية القابلة للضبط الخاصة بوحدة التحكم Siemens PLC S7-315 2DP القائمة على برنامج البرمجة STEP7 5.5.مع جهاز التشغيل والإيقاف والتعشيق ، تحكم حلقة PID في معاملات العملية ووظائف معالجة الإنذار.

أولاً ، يقوم نظام التحكم بقبول أمر المشغل ، وبعد ذلك إذا كانت الشروط وفق منطق المشهد لجمع المعلومات لتحديد العملية التي يتعين على البرنامج تنفيذها.إذا تم استيفاء الشرط ، فإن برنامج التحكم في إشارة إخراج أمر معين لتمكين أو تعطيل عملية التحكم لأنواع مختلفة من المعدات.



تستخدم واجهة HMI بين الإنسان والآلة برنامج تكوين Siemens SIMATIC WinCC لتحقيق نظام التحكم في معدات التجفيف للتشغيل والمراقبة وتحليل البيانات والتسجيل والطباعة.أكملت مجموعة من المعدات الموجودة في الموقع وموظفي التشغيل.من خلال HMI ، يمكن للمشغل إدخال أمر أو صيغة مختلفة أو معلمات معالجة لإكمال المنتجات المختلفة ؛في نفس الوقت الحصول على معلومات حول حالة النظام ؛والاستعلام عن معلومات النظام حول عملية الإنتاج الحالية أو الإنتاج التاريخي (الاستعلام) بأثر رجعي عملية تسجيل البيانات الهامة ؛في حالة حدوث خلل ، سيرسل النظام إشارة إنذار.



LPG-1200 مجفف رذاذ الطرد المركزي لوحة تحكم ICP

غرفة تحكم ميدان برج الرش كبير





اختيار اختياري:



◆ يتم تصنيع هذا النوع من المعدات الكاملة على أساس التصميم المخصص.لا توفر جميع الميزات الوظيفية كل التصميمات.يجب أن يتم التكوين الفعلي وفقًا للعقد أو الاتفاقية الموقعة.

◆ بالنسبة للمكونات الكهربائية الرئيسية ، لدينا خيارات علامات تجارية دولية مثل ABB أو Siemens أو Schneider أو غيرها

◆ بالنسبة لمواد الماكينة ، لدينا خيارات على AISISUS304 و AISISUS304L و AISISUS316 و AISISUS316L والفولاذ الكربوني وما إلى ذلك.

◆ بالنسبة لنظام التحكم ، لدينا خيارات على زر الضغط ، PLC + HMI وما إلى ذلك.يمكننا تصميم نظام التحكم حسب الحاجة.

◆ يمكننا تصميم نظام مقاوم للانفجار لمجفف الرش الخاص بنا بناءً على طلب العميل.

◆ بالنسبة لنظام تركيب مجفف الرذاذ ، يمكننا توفيره ، مثل التغذية

نظام ، نظام نقل هوائي وهلم جرا.

◆ بالنسبة لنظام التدفئة للمصنع ، فهو مرن للغاية.يمكننا تكوينه.

يعتمد على ظروف موقع العميل ، مثل البخار والكهرباء وفرن الغاز وما إلى ذلك ، يمكننا تصميمها جميعًا لتتناسب مع مجفف الرش الخاص بنا.

◆ إذا لم يكن هناك نظام تدفئة ، فيمكنه كمبرد أن يصنع جزيئات بهواء تبريد.

◆ معدات البحث والتطوير الكاملة والمهنية ، وخدمات اختبار المنتجات العلمية والمعقولة ، وتبادل تكنولوجيا الإنتاج الشامل والمتعمق ، ومنصات خدمات البحث والاستكشاف:

يمكن لشركة XKIANDAO تزويد العملاء بمختلف اختبارات العمليات وخدمات التحقق من الاختبار في سلسلة من المختبرات مثل YPG و LPG و PSD و BYP و PFSD وما إلى ذلك ، والمقاييس التجريبية الصغيرة أو حتى عدد صغير من وحدات الاختبار من نوع الإنتاج.لقد تحققت هذه المصانع من جدوى التطبيق الفني للعديد من سلاسل التسوية ، وتحديد أفضل ظروف عملية الإنتاج ، وتقديم عينات لتحليل السوق.



تنويهس قبل الامر:



اسم التغذية وخصائصها الفيزيائية: المحتوى الصلب (أو محتوى الماء) ، اللزوجة ، التوتر السطحي ، قيمة PH.

◆ سعة المسحوق بعد التجفيف ، محتوى الماء المتبقي المسموح به ، حجم الجسيمات ، درجة الحرارة المسموح بها.

الإنتاج ، ساعات العمل اليومية / الورديات.

الطاقة المتاحة: ضغط البخار المتاح ، السعة الكهربائية ، الفحم ، الزيت ، الغاز المتاح.

◆ متطلبات التحكم: ما إذا كانت درجات حرارة المدخل والمخرج بحاجة إلى التحكم تلقائيًا.

◆ متطلبات جمع المسحوق: ما إذا كان يجب تركيب مصيدة للأكياس ، وتتطلب البيئة غازات العادم.

◆ متطلبات خاصة أخرى.



خدمة الاختبار المدفوعة:

نرحب بالعملاء الجدد والقدامى للرد بشكل كامل على الاستبيان العام والشامل والمهني - بناءً على مواصفات متطلبات المستخدم (URS) ، التي أطلقها قسم المبيعات في شركتنا خلال فترة التحضير لأبحاث السوق.



يمكن للشركة تصميمها لك على أساس الخصائص المادية المختلفة للمستخدمين ، وأنماط التسخين المختلفة ، ومتطلبات التحكم المختلفة ، ومتطلبات الإخراج المختلفة ، وظروف المنتج المختلفة ، والتصرفات المختلفة للورشة ، ومتطلبات التنظيف في المكان المختلفة (CIP) ، إلخ. ، وذلك لتلبية متطلبات مختلف المستخدمين.

تم تجهيز جميع أنواع الآلات التجريبية في الشركة لاختبار المستخدمين لتأكيد خصائص التجفيف.أنت مرحب بك للحضور إلى شركتنا للاختبار.
