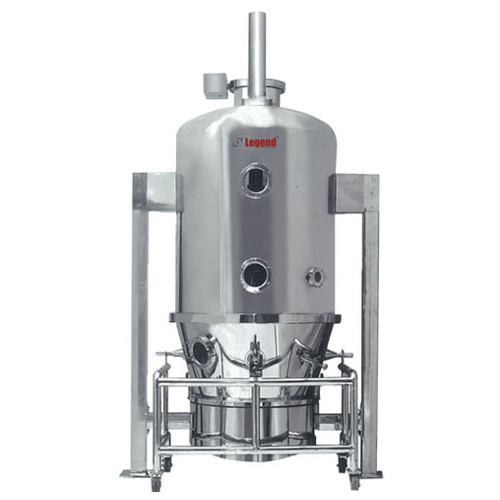

LPG5 الصيدلانية مجفف رذاذ الطرد المركزي تسيطر عليها PLC
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | فلوريدا |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | آلة التحبيب بالطبقة المميعة من سلسلة FL | تطبيق: | مواد غذائية / كيميائية / صيدلانية |
|---|---|---|---|
| مصدر تدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / الخ ؛ | درجة حرارة: | 50-180 |
| الجسيمات: | 20-80 شبكة | سعة: | 5-500 كجم / دفعة |
| MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ | وثيقة: | FAT / IQ / OQ / PQ |
| تسليط الضوء: | مجفف الرش بالطرد المركزي LPG5,مجفف الرش الدوائي بالطرد المركزي,آلة التجفيف بالرش بالتحكم PLC |
||
منتوج وصف
آلة مجفف رذاذ الطرد المركزي LPG5 مجفف رذاذ
يتم تطبيق آلة التجفيف الدوارة للغذاء LPG على نطاق واسع في تشكيل العملية السائلة وصناعة التجفيف.إنها معدات تجفيف خاصة مناسبة لإنتاج مسحوق صلب أو منتجات عملية عن طريق تجفيف المواد السائلة مثل المستحلب ، السائل المعلق ، الهريس ، الخمور وما إلى ذلك.وهو ذو أداء قوي في تجفيف البوليمر والراتنج ؛صبغ وصبغالسيراميك والزجاجمزيل الصدأ؛طاعون الدود.الكربوهيدرات ومنتجات الألبان.المنظفات والمواد الخافضة للتوتر السطحي.الأسمدة والمركبات العضوية والمركبات غير العضوية.
بعد أن يتم ترشيحها وتسخينها ، يدخل الهواء إلى موزع الهواء الموجود أعلى المجفف ثم يدخل الهواء الساخن إلى حجرة التجفيف بشكل حلزوني بالتساوي.في الوقت نفسه ، يتم تدوير سائل التغذية ، وتحويله إلى قطرات بخارية ، وتجفيفه إلى منتجات مصنعة في وقت قصير جدًا عن طريق التلامس مع التيار المشترك مع الهواء الساخن.يتم تصدير المنتجات المصنعة باستمرار من أسفل برج التجفيف وفاصل الأعاصير وسيتم تفريغ غاز النفايات بواسطة مروحة الشفط بعد التنظيف.
1 ، مجفف رذاذ الطرد المركزي / مجفف رذاذ الطرد المركزي / آلة مجفف رذاذ الطرد المركزي
2 ، معالج تجفيف سائل أو ملاط
3 ، سهولة التشغيل والتحكم
4 ، سيولة جيدة وقابلية الذوبان
5 ، الفولاذ المقاوم للصدأ
تفاصيل المنتج
| تطبيق: | مواد غذائية / كيميائية / صيدلانية | مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / الخ ؛ |
| درجة حرارة: | 50-180 | جسيم: | 20-80mesh |
| سعة: | 5-500 كجم / دفعة | MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
| وثيقة: | FAT / IQ / OQ / PQ |
أوصاف التكوينات الرئيسية للمصنع:
| المجموعة الرئيسية | القاع المستدير ، القمة المستديرة ، والتصميم الهيكلي لباب الهواء البارد ؛مصنوع من الفولاذ المقاوم للصدأخشونة الجدران الداخلية مع Ra≤0.5u ، والجدران الخارجية مصقولة في تشطيب غير لامع. |
| مروحة سحب | مروحة خاصة الغرض ، قوة 11kw ، حجم الهواء: 3600M3 / h ، ضغط الرياح: 7000Pa ؛ممتص الصدمات مثبت على المروحة ؛مدخل منفذ يعتمد نوع شفة اتصال لينة. |
| مضاد للصدمات | يوجد قرص امتصاص لممتص الصدمات في المروحة ، وأساس أسمنت غير مطلوب ، وهو سهل التركيب على الأرض.في جانب دخول الهواء ، يتم إعتماد وصلة لينة من نوع الفلنجة. |
| مرشح الهواء | مرشح أساسي + مرشح متوسط ، تصميم هيكل سريع التجميع ، سهل التجميع والتفكيك. |
| دفاية | اعتماد سخان مركب في أنابيب الفولاذ المقاوم للصدأ وزعانف سبائك الألومنيوم ، وكفاءة نقل الحرارة عالية.وفي الوقت نفسه ، اعتماد صمام تعديل التناسب للتحكم في معدل تدفق البخار.تصل دقة التحكم في درجة الحرارة إلى ± 1 ℃ ، مما يضمن ثبات درجة الحرارة في عملية التجفيف. |
| وضع الختم | مع ختم ارتفاع الأسطوانة ، فهو ثابت وقابل للتطبيق ومختوم جيدًا. |
| منفضة من نوع نبضي | إنه يحقق الترشيح الديناميكي ، ومن خلال النفخ العكسي لكل مرشح بالتناوب ، ثم يتم إرجاع المسحوق والغبار الملتصق على أسطح المرشح والمواد المحيطة إلى منطقة العمل مرة أخرى. |
| تعديل كمية الهواء | 0-100٪ تعديل تلقائي لمحول التردد. |
| وضع التحكم | التحكم PLC ، التشغيل المحوسب بواجهة إنجليزية ، وظيفة الحماية التلقائية المتشابكة ؛تكامل وضع التحكم الصناعي الحديث ومتطلبات الاتصال ؛في نفس الوقت لتحسين أداء المصنع بالكامل ، وزيادة التركيز على التوافق وقابلية تشغيل النظام والكفاءة العالية. |
| إزالة الغبار من غاز الذيل | اعتماد كاتم صوت فريد وجهاز تنقية الغاز الرطب ، والذي يمكنه استعادة الغبار إلى أقصى حد ، وفقًا لمتطلبات حماية البيئة الوطنية. |
| التحكم في درجة الحرارة | العرض التلقائي والتحكم والإنذار لدرجة حرارة المدخل والمخرج. |
| بيئة التشغيل |
الارتفاع أقل من 3500 متر.درجة الحرارة والضغط الطبيعيجاف ونظيفصحية وأنيقة الطاقة: نظام خماسي الأسلاك ثلاثي الأطوار ؛تيار متردد 220 فولت / 110 فولت / 60 هرتز.بالإضافة إلى ذلك ، يمكن تخصيصها وفقًا لمتطلبات الطاقة المحلية للمستخدمين الأجانب. |
المعايير الفنية
| بند | وحدة | المواصفات | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |||
| وعاء | الصوت | إل | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
| قطر الدائرة | مم | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
| الإمكانية | دقيقة | كلغ | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| الأعلى | كلغ | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| المعجب | ● السرعة | م 3 / ساعة | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| الضغط | mmH2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
| قوة | كو | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| استهلاك البخار | كجم / ساعة | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| نفقات الهواء المضغوط | م 3 / دقيقة | 0.9 | 0.9 | 0.9 | 0.9 | 1.0 | 1.0 | 1.1 | 1.5 | 3.0 | 4.0 | |
| وزن الجسم الرئيسي | كلغ | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| ضغط البخار | MPA | 0.1-0.4 | ||||||||||
| درجة الحرارة | ℃ | قابل للتعديل في النطاق من درجة حرارة الغرفة إلى 120 درجة مئوية | ||||||||||
| وقت العمل | دقيقة | 45-90 تقرر وفقا لخصائص المواد الخام | ||||||||||
| معدل جمع | ٪ | ≥99 | ||||||||||
| الضوضاء | ديسيبل (أ) | ≤ 75dB (A) عند التثبيت ، يتم فصل الماكينة الرئيسية عن المروحة. | ||||||||||
| الحجم (L × W × H) | م | 1.0 × 0.6 × 2.1 |
1.2 × 0.7 × 2.3 |
1.25 × 0.9 × 2.5 | 1.6 × 1.1 × 2.5 |
1.85 × 1.4 × 3 | 2.2 × 1.65 × 3.3 |
2.34 × 1.7 × 3.8 | 2.8 × 2.0 × 4.5 |
3 × 2.25 × 5.0 |
4 × 2.8 × 7.2 | |
مبدأ العمل
تظهر حبيبات المسحوق في الوعاء (طبقة السوائل) في حالة مميعة.يتم تسخينه وخلطه مع هواء نظيف وساخن.في نفس الوقت يتم رش محلول المادة اللاصقة في الحاوية.يجعل بعض الجسيمات تصبح حبيبات تحتوي على مادة لاصقة.كونها لا تتوقف عن الجفاف من خلال الهواء الساخن ، تتبخر الرطوبة في الحبيبات ويتصلب العامل اللاصق.يتم تنفيذ العملية بشكل مستمر.أخيرًا تشكل حبيبات مثالية وموحدة ومسامية.
معالجةرالميزات التقنية
يتم الانتهاء من عمليات الخلط والتحبيب والتجفيف في خطوة واحدة داخل الماكينة ؛
العملية آمنة لأن كيس قماش الترشيح المضاد للكهرباء الساكنة مطبق لمرشح الكيس.
من خلال عملية تحبيب المسحوق ، يتم تحسين السيولة وتقليل تسرب الغبار ؛
من خلال عملية تحبيب المسحوق ، يتم تحسين قابليته للذوبان ، والحبيبات المحضرة فورية ، والحبيبات قابلة للذوبان ، والأقراص سهلة التفكك.
إنه آمن للمشغل في حالة حدوث انفجار ، لأنه تم ضبط فتحة تنفيس الضغط من النوع المضاد للانفجار ، كما هو موصوف الذي يتحول إلى النوع السابق من مجفف السرير المميعة ، قمنا بتعيين فتحة إطلاق الانفجار على الجهاز.بمجرد حدوث الانفجار ، ستطلق الآلة الانفجار إلى الخارج تلقائيًا وبأمان ، وستجعل / تحصل على حالة آمنة جدًا للمشغل.
بالنسبة لعملية تحميل المواد ، لدينا خيارات مثل التغذية بالفراغ ، ورفع التغذية ، والتغذية السلبية بالنقل الهوائي والتغذية اليدوية لاختيار العميل.
لا زوايا ميتة.لذلك يتم التحميل والتفريغ بسرعة ، ويمكن غسلها نظيفة ، لذلك فهي تلبي متطلبات GMP.
تم تحسين درجة الأتمتة بشكل أكبر ، والعملية بسيطة ، وبالتالي يمكن ضمان استقرار جودة المنتج بشكل فعال.تعتمد هذه الآلة على التحكم التلقائي PLC ، كل العمليات وفقًا لمتطلبات المستخدم لتعيين معلمات العملية تلقائيًا ، ويمكن طباعة جميع معلمات العملية ، والسجل الأصلي صحيح وموثوق.في الامتثال الكامل لمتطلبات GMP لإنتاج المستحضرات الصيدلانية.
من أجل ضمان الجودة المستقرة ، تم اعتماد وضع التحكم الآلي في البرمجة PLC ، ومخطط تدفق نقطة العمل مع نظام العرض الديناميكي المحوسب للتحكم في التشغيل ؛تضمن تكوينات التحكم في التشغيل الممتازة الموثوقية العالية لحركة المصنع وأن معلمات التشغيل في النظام لن تتأثر بالعوامل الاصطناعية والخارجية.مبادئ التحكم في العمليات هي على النحو التالي:
① بالنسبة لنقاط التحكم الحرجة ، فإننا نعتمد المكونات الكهربائية المستوردة ، ونضع العديد من التشابك والتشابك المتبادل ؛
② شاشة عرض رقمية ، تحكم في درجة حرارة المدخل والمخرج ، إنذار درجة الحرارة الزائدة ؛عرض ومراقبة وإنذار درجة الحرارة داخل قاع السوائل ؛
③ يحقق صمام الضبط النسبي تحكمًا دقيقًا في درجة الحرارة ، تصل دقته إلى ± 1 ℃ ；
④ مؤشر الضغط التفاضلي لموزع الهواء والمرشح ؛
⑤ إطلاق آمن للضغط: يوجد مزود بمعرض.غشاء (قناة تهوية) على الجانب ، وبمجرد أن يكون الضغط مرتفعًا بشكل مفرط داخل غرفة التجفيف ، سيتم كسر الغشاء وسيتم إطلاق الضغط العالي خارج الغرفة ؛
بالنسبة للجهاز ، يتوفر CIP و WIP ، بناءً على اختيار العميل.
إنها مناسبة بشكل خاص للمسحوق أو المواد الحبيبية ، وبسبب وقت التجفيف قصير ، والسرعة النسبية بين المواد والهواء الساخن كبيرة ، وبالتالي فهي مناسبة للمواد الحساسة للحرارة.
قدرة التجفيف عالية: نظرًا لأن المادة يتم إجراؤها عن طريق الغسيل ، والصدمات ، والتجفيف الشامل بواسطة الهواء الساخن ، وبالتالي يتم توسيع مساحة السطح المحددة ، وبالتالي فهي تقوي الكتلة ونقل الحرارة ، وقدرة التجفيف متوسط.
الرطوبة النهائية التي يتم التحكم فيها بكفاءة: بشكل عام يمكن التحكم في رطوبة المادة ضمن نطاق معين ، بالإضافة إلى الإعداد الحر لوقت التجفيف ، من خلال التنسيق الموحد مع درجة حرارة المدخل والمخرج ، وأخيراً يمكن لمجفف طبقة السوائل التحكم في مؤشر الرطوبة النهائي.
المنفضة الجديدة والأصلية من النوع النبضي: قلب الترشيح مصنوع من شاشة شبكية منسوجة من الفولاذ المقاوم للصدأ خصيصًا.يمتلك هذا النوع من قلب الترشيح المموج: كمية كبيرة من تهوية الهواء ، وكفاءة ترشيح عالية ، وغسل سهل ، واستبدال قوي ، وأداء جيد لمقاومة الكهرباء الساكنة ومقاومة درجات الحرارة العالية.
الحصول على معيار حماية البيئة: يعمل النظام في حالة ضغط محكم وسلبي ، مما يمنع الغبار المتطاير ؛في هذه الأثناء لا توجد زوايا ميتة للتنظيف والغسيل ، فإما أنه لا يوجد تلوث متقاطع ، وبالتالي يتم التخلص من المخاطر المحتملة لتلوث بيئة العملية.
كثافة اليد العاملة المنخفضة: وفقًا للمواد المختلفة ، تم اعتماد طرق مختلفة للتغذية والتفريغ للحصول على تغذية وتفريغ أوتوماتيكية ومستمرة.
مزايا المصنع في التكوين
تتميز مكونات التكوين الرئيسية للمصنع بأنها قوية في الوظائف ، ومتقدمة في التصميم ، ومتفوقة في الأداء ، وموثوقة في الجودة وما إلى ذلك. كل ذلك يضمن أن هذا المصنع لديه أداء عالي التكلفة من جميع الجوانب ، بحيث يمكن للعملاء الشراء بسعادة و استخدمه بثقة.
العمل كجزء رئيسي في خط إنتاج الجرعات الصلبة
غرفة تحبيب التكتل
خيارات
شحن المنتج بواسطة آلة الرفع.
شحن المنتج عن طريق نظام نقل الفراغ
طابعة
نظام العمل قيد التقدم
التطبيقات
صناعة المستحضرات الصيدلانية: كبسولة قرص ، دواء سريع الذوبان ، سكر منخفض أو بدون حبيبات سكر من الطب التقليدي الصيني ، حبيبات الكبسولة.
المواد الغذائية: الكاكاو والقهوة ومسحوق الحليب وعصير الحبيبات والمنكهات وما إلى ذلك.
صناعات أخرى: مبيدات الآفات ، مواد الأعلاف ، الأسمدة الكيماوية ، الصباغ ، الصبغ وما إلى ذلك.
التجفيف: مسحوق مبلل أو مادة حبيبية ؛
الطلاء: طبقة حماية من حبوب منع الحمل ، أو تلوين ، أو إطلاق متحكم فيه ، أو غشاء رقيق ، أو طلاء حبيبات وحبوب منع الحمل.
رسم تخطيطي للتثبيت
