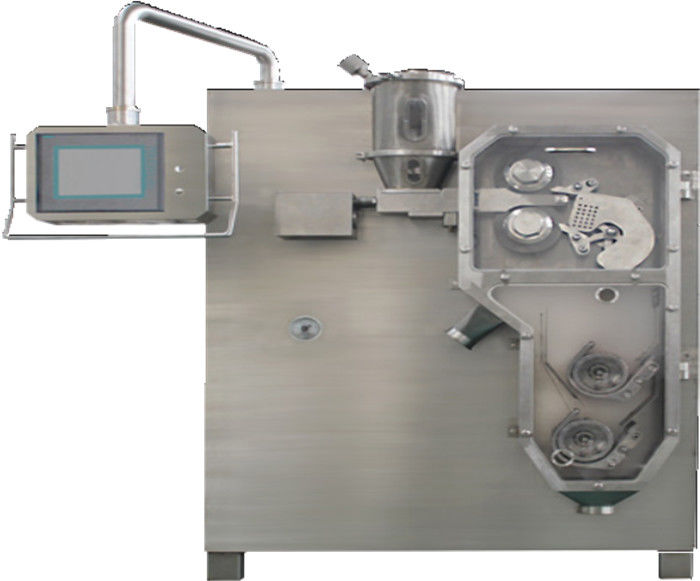

LGS Roller Compactor Granulator
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | LGS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | الضاغطة الأسطوانية سلسلة LGS (المحبب الجاف) | تطبيق: | مواد غذائية / دوائية |
|---|---|---|---|
| محرك: | خياطة ABB SIEMENS | نظام التحكم: | HMI |
| شرط: | حبيبات | سعة: | 200 كجم / ساعة |
| MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ | قوة: | حسب الطلب |
| إبراز: | 200 كجم مدحلة صيدلانية,آلة تحبيب ضاغطة الأسطوانة LGS,آلة تحبيب ضاغطة الأسطوانة 200 كجم |
||
منتوج وصف
الضاغطة الأسطوانية سلسلة LGS (المحبب الجاف)
مقدمة
◆ الضاغط الأسطوانة من سلسلة LGS (التحبيب الجاف) عبارة عن معدات مطورة ذاتيًا حديثًا مع دمج البثق والسحق والتحبيب.إنه ينتمي أيضًا إلى معدات جديدة بوظيفة توفير الطاقة وحماية البيئة.
◆ بالنسبة لهذه المعدات ، فقد اعتمدت أحدث تقنيات التحكم في التدحرج.
◆ من خلال تعديل الخصائص الفيزيائية للتذبذب بين المواد المختلفة ونفس المواد ، يمكن أن تجعل مادة المسحوق إلى مادة جسيمية مباشرة ، مما يجعل أيضًا معلمات عملية ضاغط الأسطوانة (المحبب الجاف) دقيقة وضبطها باستمرار (مثل السعة ، كثافة الرقائق ، وضغط الدرفلة ، والسرعة وما إلى ذلك).لذلك يمكنها إنتاج حبيبات عالية الجودة بكفاءة وكذلك تحسين الاستقرار والتفكك والذوبان للحبيبات.
المقياس التقني
| المواصفات | السعة القصوى (كجم / ساعة) | حجم الجسيمات (مم) |
الحد الأقصى لأسطوانة الزيت (كيلو نيوتن) |
حجم دوران الأسطوانة ΦxB (مم) | إجمالي الطاقة للمعدات (kW) | سرعة دوران الأسطوانة (rpm) | سرعة النقل (دورة في الدقيقة) | سرعة التحبيب (دورة في الدقيقة) | ضغط العادم الفراغي (بار) | الأبعاد الكلية (مم) | ||
|
إل |
دبليو |
ح |
||||||||||
| LGS10 | 10 | 0.3-1.8 | 150 | 100 × 25 | 2.95 | 5-22 | 20-120 | 50-150 | / | 1000 | 800 | 1500 |
| LGS20 | 20 | 0.3-1.8 | 180 | 120 × 30 | 3.35 | 5-22 | 20-120 | 50-150 | / | 1100 | 800 | 1500 |
| LGS40 | 40 | 0.3-1.8 | 240 | 150 × 40 | 9.6 | 8-36 | 40-160 | 80-200 | 0.2-0.5 | 1200 | 1000 | 1600 |
| LGS100 | 100 | 0.3-1.8 | 400 | 200 × 75 | 17.17 | 8-36 | 40-160 | 80-200 | 0.2-0.5 | 1450 | 1200 | 1850 |
| LGS150 | 150 | 0.3-1.8 | 560 | 280 × 85 | 21.26 | 8-36 | 40-160 | 80-200 | 0.2-0.5 | 1600 | 1300 | 2000 |
| LGS200 | 200 | 0.3-1.8 | 660 | 330 × 100 | 27.47 | 8-36 | 40-160 | 80-200 | 0.2-0.5 | 1850 | 1500 | 2200 |
تفاصيل المنتج
| تطبيق: | مواد غذائية / أدوية | محرك: | خياطة ABB SIEMENS |
| مراقبة النظام: | HMI | شرط: | حبيبات |
| سعة: | 200 كجم / ساعة | MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
| الوثيقة: | FAT / IQ / OQ / PQ | قوة: | حسب الطلب |
تطبيقس
تستخدم ضاغطة الأسطوانة من سلسلة LGS (المحبب الجاف) على نطاق واسع لتحبيب المواد في صناعة الأدوية وصناعة المواد الغذائية والصناعات الكيماوية ، خاصة بالنسبة للمواد التي يسهل تحللها أو تكتلها بمجرد مواجهتها للرطوبة والحرارة.الآلة في هيكل مدمج ، عملية بسيطة ، سهلة الفك والتنظيف.في صناعة المستحضرات الصيدلانية ، يمكن أن تكون المواد من الضاغطة الأسطوانية (الحبيبات الجافة) مضغوطة أو تعبئة كبسولات مباشرة.
المميزات
◆ بالمقارنة مع المحبب الرطب التقليدي ، يمكن للضاغطة الأسطوانية (المحبب الجاف) أن تجعل قوة المواد الخام في الحبيبات دون إضافة أي مواد وسيطة أو مضافة.وفي الوقت نفسه ، فإن الحبيبات من الضاغطة الأسطوانية (المحبب الجاف) تكون موحدة جدًا في النعومة ، وتزداد الكثافة الظاهرية للحبيبات بشكل كبير.
◆ هذه العملية للضاغطة الأسطوانية (المحبب الجاف) لا يمكنها فقط التحكم في التلوث أثناء العملية ، وتقليل المساحة المشغولة ، ولكن أيضًا تقليل استهلاك الطاقة ، مما يجعل تدفق العملية أكثر منطقية.إنه يحسن مظهر المواد والقدرة على التدفق ، ويسهل تخزين المواد ونقلها.وفي الوقت نفسه ، يمكن التحكم في قابلية ذوبان المواد ومساحة السطح المحددة والمسامية.بالنسبة للضاغطة الأسطوانية (المحبب الجاف) ، فهي مناسبة بشكل خاص للمواد التي لا يمكن تحويلها إلى حبيبات عن طريق خلط المحبب الرطب ومحبب التميع.مزايا الضاغطة الأسطوانية (المحبب الجاف) هي كما يلي:
(1) من أجل تجنب التلوث المتقاطع أثناء العملية ، فإننا نجهز الآلة بجهاز التحبيب وجهاز القيادة بشكل منفصل.
(2) جميع الأجزاء الملامسة للمواد ملائمة للفك للتنظيف.يمكن أن يتجنب الغبار المتطاير بشكل فعال من أجل تقليل إمكانية التلوث.
(3) يمكن لآلية التعبئة بقناة تنفيس طبيعية أن تجعل المواد توزع في الماكينة بشكل غير رسمي ، وتجعل الكثافة الظاهرية فريدة.
(4) نظام التبريد الفريد يجعل الأسطوانة تضبط درجة حرارتها نفسها.
(5) يمكن لنظام التحبيب بدرجتين ضمان أن الآلة تنتج الحبيبات المطلوبة.
(6) الجهاز يعتمد التصميم المرئي ، وهو مناسب للمشغل لمراقبة وصيانة الماكينة.
(7) تحكم PLC ، عرض POD ، عملية سهلة.
(8) تلبية متطلبات GMP.
المبدأ
بعد الخلط ، يتم تغذية المسحوق المخلوط جيدًا في قادوس ضاغط الأسطوانة (المحبب الجاف) عبر نظام التغذية (التغذية بالفراغ أو التغذية اليدوية).يوجد مقياس أعلى وأسفل القادوس لمراقبة مستوى المواد المغذية.من خلال وحدة التغذية اللولبية المستعرضة ، يتم تغذية المواد المسحوقة في وحدة التغذية اللولبية العمودية.تقوم وحدة التغذية اللولبية العمودية بعد ذلك بتغذية المنتج في منطقة ارتشف أسطوانات الضغط.نظرًا لاختلاف الأقطار والسرعة بين المغذيات اللولبية ، يتم إنتاج تأثير الضغط المسبق على المساحيق والمواد.إذا لم يتم تغذية المادة قبل الضغط ، فمن المحتمل أن ينقسم المنتج النهائي المضغوط أو ينكسر.لحل هذه المشكلة ، تم تجهيز هذه الآلة بنظام تغذية الفراغ.في بعض الحالات ، يتم زيادة الإخراج بنسبة 4-5 مرات وتحسين كفاءة الضغط بنسبة 40٪.ثم تقوم الضاغطة الأسطوانية بضغط المواد في رقائق.ثم تسقط الرقائق في واحد أو عدة مصانع نخل لاحقة بعد الضغط.يتم تقليل حجم الرقائق الواردة وتنخل في حبيبات بأحجام الحبوب المطلوبة.تتوفر آلة الغربلة الاختيارية عند الطلب.يمكن تغذية الجسيمات صغيرة الحجم إذا لزم الأمر.يمكن التحكم في العملية برمتها بواسطة PLC وتحقيق الإنتاج التلقائي في نظام كامل.
عملية تدفق
بعد الخلط ، يدخل المسحوق المخلوط جيدًا إلى صومعة مواد التغذية من أعلى منفذ التغذية.عن طريق جهاز النقل ، المسحوق المخلوط جيداً يتم تسليمه إلى جهاز البثق.بقوة اثنين من معدات البثق بالضغط ، تصبح مادة المسحوق رقائق رقيقة.من خلال نظام الطحن بدرجتين ، فإنه يجعل مادة الرقائق الرقيقة في الحبيبات المطلوبة ، ثم إنهاء عملية التحبيب.
البعد الشامل
أناالتثبيت
