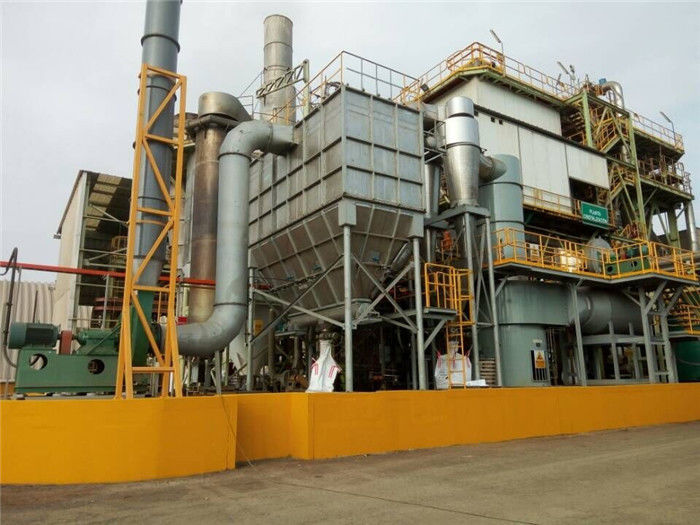

• جهاز تجميع الغبار النفاث النبضي 100000 م 3 / ساعة من المعدات المساعدة
جهاز تجميع الغبار النفاث النبضي 100000 م 3 / ساعة من المعدات المساعدة

جهاز تجميع الغبار النفاث النبضي 100000 م 3 / ساعة من المعدات المساعدة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: XIANDAO
إصدار الشهادات: CE / UL / SGS / EAC / CR – TU
رقم الموديل: MC

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 8 ~ 18 أسبوعًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20 مجموعة شهريا
افضل سعر اتصل

معلومات تفصيلية
اسم المنتج: مجمع الغبار النفاث النبضي سعة: 10000-100000 م 3 / ساعة
بحجم: حسب الطلب MOC: SUS316 / SUS304 / CARBON STEEL ، إلخ
درجة الحرارة: 120-300 تصفية فئة: حسب الطلب
حجم الحقيبة: φ120 * 3000 إصدار الشهادات: CE / UL / SGS / EAC / CR – TU
إبراز:

المعدات المساعدة SUS304

,

المعدات المساعدة 100000m3 / H

,

مجمع الغبار النفاث النبضي SUS304

منتوج وصف

تصنيف ترشيح عالي ، مرشح كيس النفاث النبضي ، سعة 10000-100000 مكعب / ساعة



تفاصيل المنتج:



SUS304 SUS316L تصنيف عالي للترشيح ، مرشح غبار نبضي مع كيس من القماش 10μm للصناعات الكيماوية ، صناعة الأغذية



MOC: SUS316 / SUS304 / CARBON STEEL ، إلخ بحجم: حسب الطلب
درجة الحرارة: 120-300 سعة: 10000-100000 متر مكعب / ساعة
حجم الحقيبة: φ120 * 3000 فئة التصفية حسب الطلب



وصف المنتج



على أساس MC-I ، قمنا بتطوير مرشح كيس القماش النبضي على شكل مربع MC- II.

باستثناء الميزات التي تتمتع بكفاءة عالية في جمع الغبار ، وسعة كبيرة لمعدل الهواء ، وأداء مستقر ، وسهل التشغيل والصيانة.مقارنةً بـ MC-I ، فإن استخدام MC-II أفضل ، على سبيل المثال: MC ليس من السهل ترك المسحوق ، وله تطبيقات واسعة.يستخدم على نطاق واسع في التهوية وإزالة الغبار واستعادة المساحيق في صناعة الحبوب والأغذية والأعلاف والمعادن والكيماويات ومواد البناء والصناعات الطبية وغيرها.



ＭＣSeries Pulse Dust filter مع كيس من القماش (مرشح كيس)



تطبيق



يتم استخدامه للمجفف أو الخلاط أو المحبب أو الآلة النسبية لإزالة الغبار.

نوع التثبيت



معلمات المنتج　



المواصفات

 MC24 MC36 MC48 MC60 MC72 MC84 MC96 MC120 MC180 MC200 MC260 MC320 MC380 MC400 MC500 MC600 MC800
منطقة الترشيح (م 2) 18 27 36 45 54 63 72 90 135 150 195 240 285 300 375 450 600
رقم كيس الترشيح (قطعة) 24 36 48 60 72 84 96 120 180 200 260 320 380 400 500 600 800
تصفية سرعة الهواء (لتر / متر 2) 1 ~ 2
تصفية حجم الهواء (m3 / h) 1300 1950 2600 3240 3900 4550 5200 6500 9720 ~ 10800 ~ 14040 ~ 17280 ~ 20520 ~ 21600 ~ 27000 ~ 32400 ~ 43200 ~
~ 2600 ~ 3900 ~ 5200 ~ 6480 ~ 7800 ~ 9100 ~ 10500 ~ 13000 19440 21600 28080 34560 41040 43200 54000 64800 86400
مزيل الغبار استهلاك الهواء المضغوط (م 3) 0.07 0.11 0.15 0.18 0.22 0.25 0.29 0.37 0.5 0.62 0.82 1 1.2 1.4 1.56 1.88 2.5
~ 0.30 ~ 0.40 ~ 0.50 ~ 0.60 ~ 0.60 ~ 0.90 ~ 0.90 ~ 0.90 ~ 1.5 ~ 1.5 ~ 2.2 ~ 2.4 ~ 3.0 ~ 3.0 ~ 3.6 ~ 4.2 ~ 5.5
ضغط الهواء المضغوط 5 ~ 7
(كجم / سم 2)



رسم تخطيطي للتثبيت



البعد الرئيسي



المعلمات MC24 MC36 MC48 MC60 MC72 MC84 MC96 MC120
أ 1000 1400 1800 2200 2600 3000 3560 4360
ب 1450
ج 780 1180 1600 2000 2400 1400 + 1400 1670 + 1670 2080 + 2080
د 1230
ه 3700 3850 4100
F 3500 3600 3850
جي 1700 1750 2000
ح 3040 3090 3300
أ 476 576 876 876 1076 676 776 876
ب 336 376
ج 400 500 800 800 1000 600 × 2 700 × 1 800 × 2
د 260 300300 × 2
ه 576 576 876 876 1076 1276 1326 1436
F 276 376
ز 500 500 800 800 1000 1200 1250 1360
ح 200 300
ك 1 × ن 1
ك 1 × 2		 110 × 4
= 440		 108 × 5
= 540		 120 × 7
= 840		 120 × 7
= 840		 120 × 7 + 100 × 2
= 1040		 110 × 4 + 100 × 2
= 640		 110 × 5 + 95 × 2
= 740		 120 × 7
= 840
k2 × n2 150 × 2 = 300 113.3 × 3 = 340
k3 × n3
k3 × 2		 108 × 5
= 540		 108 × 5
= 540		 120 × 7
= 840		 120 × 7
= 840		 120 × 7 +
100 × 2
= 1040		 124 × 10
= 1240		 120 × 9 +
105 × 2
= 1290		 120 × 10 +
100 × 2
= 1400
k4 × n4 120 × 2 = 240 113.3 × 3 = 340
ضياء الشفة في منفذ تفريغ الغبار 150 150 150 150 150 200 200 200


نوع التثبيت
