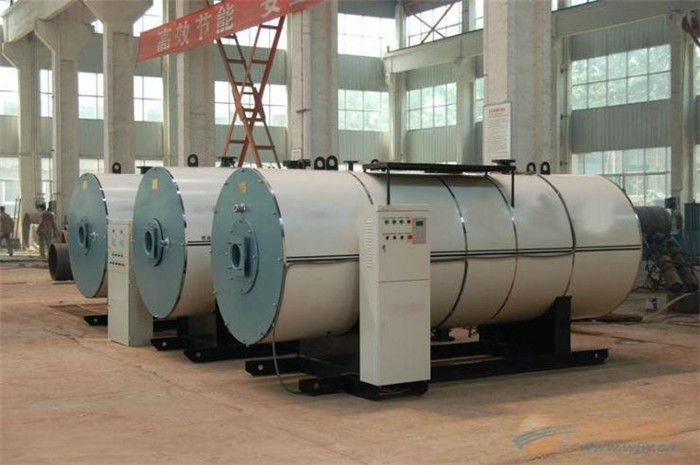

معدات مساعدة فرن الهواء الساخن التي تعمل بالزيت 7000000kcal
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | JRF / RLQ |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | فرن الهواء الساخن المحترق بالزيت | مواد: | SUS316 / SUS304 / CS ، إلخ. |
|---|---|---|---|
| مصدر التدفئة: | البخار / الغاز الطبيعي / الديزل / الخ ؛ | مؤقت: | 120-700 |
| سعة: | 300،000-7،000،000 كيلو كالوري | مراقبة: | HMI وزر |
| حارق: | حسب الطلب | إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| تسليط الضوء: | 7000000kcal المعدات المساعدة,SGS النفط أطلق النار فرن الهواء الساخن,7000000kcal النفط أطلق النار فرن الهواء الساخن |
||
منتوج وصف
فرن الهواء الساخن المحترق من سلسلة RLY (RLQ) بالزيت (الغاز)للصناعات الكيماوية ، صناعة المواد الغذائية في CS / SUS304 / SUS310S
تطبيق
يستخدم الفرن على نطاق واسع في تغطية الأسطح المعدنية وطلاء الأدوية ومعالجة الحبوب والمواد الغذائية ومعالجة الأخشاب والمنسوجات والطباعة والصباغة في الصناعة الكيميائية والسيارات وما إلى ذلك.
معلمات المنتج
|
المواصفات |
السعة الحرارية المقدمة |
درجة حرارة التسخين ℃ |
كفاءة الحرارة بالحرق المباشر | الكفاءة الحرارية التي تعمل بالحرق غير المباشر | استهلاك الزيت (كجم / ساعة) | استهلاك الهواء (m3 / h) | |
| 104 كجم / ساعة | 104 كيلو كالوري / ساعة | ||||||
| RLY / RLQ-1 | 4.2 | 1 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 1.05 | 1.3 |
| RLY / RLQ-4 | 16.8 | 4 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 4.2 | 5.2 |
| RLY / RLQ-10 | 41.8 | 10 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 10.5 | 13 |
| RLY / RLQ-20 | 84 | 20 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 21 | 26 |
| RLY / RLQ-30 | 125 | 30 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 31.5 | 39 |
| RLY / RLQ-40 | 167 | 40 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 42 | 52 |
| RLY / RLQ-60 | 251 | 60 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 63 | 78 |
| RLY / RLQ-80 | 334 | 80 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 84 | 104 |
| RLY / RLQ-100 | 418 | 100 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 105 | 130 |
| RLY / RLQ-120 | 502 | 120 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 126 | 156 |
| RLY / RLQ-180 | 752 | 180 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 189 | 234 |
| RLY / RLQ-200 | 836 | 200 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 210 | 260 |
| RLY / RLQ-300 | 1254 | 300 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 315 | 390 |
| RLY / RLQ-400 | 1672 | 400 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 420 | 520 |
| RLY / RLQ-500 | 2090 | 500 | 60 ~ 500 | ≥95٪ | ≥ 75٪ | 525 | 650 |
تفاصيل المنتج
| مواد: | SUS316 / SUS304 / CS ، إلخ. | مصدر التدفئة: | البخار / الغاز الطبيعي / الديزل / الخ ؛ |
| مؤقت: | 120-700 | سعة: | 300،000-7،000،000 كيلو كالوري |
| مراقبة: | HMI وزر | حارق: | حسب الطلب |
كمصدر تدفئة لمجموعة من مجفف الفلاش:
ملاحظة الموقد
يتم حرق الوقود في صندوق الاحتراق ويتم إنتاج درجة حرارة عالية.كمية الحرارة سوف تنتقل إلى الهواء ليتم تسخينها من خلال جهاز التبادل الحراري.من خلال التبادل الحراري ، تنخفض درجة حرارة الهواء إلى أقل من 250 درجة مئوية ويتم تفريغ الهواء.يتم إرسال الهواء المراد تسخينه إلى فرن الهواء الساخن من خلال مروحة نفخ التوزيع.بعد امتصاص الحرارة إلى القيمة المقدرة ، سيتم إرسال الهواء من فتحة الهواء الساخن.عندما تصل درجة حرارة الهواء الساخن إلى الحد الأعلى المقنن ، يمكن للحارق أن يتوقف أو يتحول إلى نار صغيرة تلقائيًا.عندما تنخفض درجة حرارة الهواء الساخن إلى الحد الأدنى المقنن ، يمكن للحارق أن يحترق أو يتحول إلى حريق كبير تلقائيًا.بالنسبة لفرن الهواء الساخن ، له نوعان: نوع محترق مباشر ونوع محترق غير مباشر يعتمد على طريقة التسخين.
موقع العمل لـ النفط (الغاز) فرن الهواء الساخن المحروق
وصف العملية
يتم حرق الوقود في صندوق الاحتراق ويتم إنتاج درجة حرارة عالية.كمية الحرارة سوف تنتقل إلى الهواء ليتم تسخينها من خلال جهاز التبادل الحراري.من خلال التبادل الحراري ، تنخفض درجة حرارة الهواء إلى أقل من 250 درجة مئوية ويتم تفريغ الهواء.يتم إرسال الهواء المراد تسخينه إلى فرن الهواء الساخن من خلال مروحة نفخ التوزيع.بعد امتصاص الحرارة إلى القيمة المقدرة ، سيتم إرسال الهواء من فتحة الهواء الساخن.عندما تصل درجة حرارة الهواء الساخن إلى الحد الأعلى المقنن ، يمكن للحارق أن يتوقف أو يتحول إلى نار صغيرة تلقائيًا.عندما تنخفض درجة حرارة الهواء الساخن إلى الحد الأدنى المقنن ، يمكن للحارق أن يحترق أو يتحول إلى حريق كبير تلقائيًا.بالنسبة لفرن الهواء الساخن ، له نوعان: نوع محترق مباشر ونوع محترق غير مباشر يعتمد على طريقة التسخين.
رسم التثبيت
