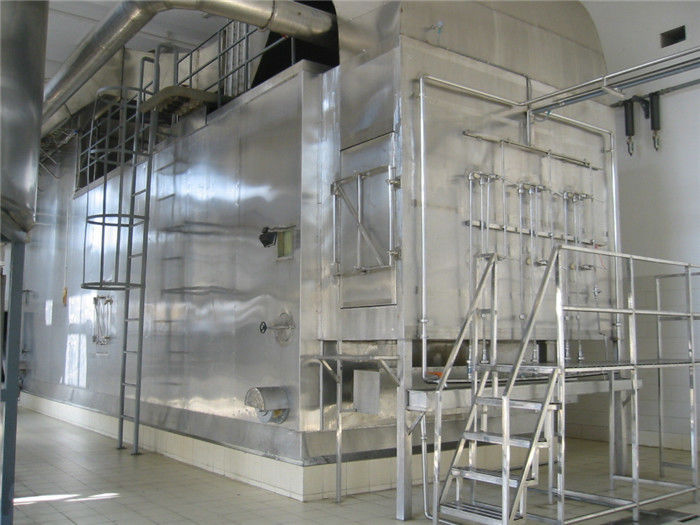

حجم الجسيمات الموحد HSD معدات مجفف الرش الأفقي

منتوج وصف

مجفف الرش الأفقي سلسلة HSD

مقدمة مختصرة

HSD سايريس حOrizontal سصلى درايريختلف عن مجفف الرش العمودي التقليدي.يقع جسم البرج المستطيل على الأرض ، وتغذي البندقية من جانب جسم البرج وتفريغها من الجانب الآخر.يمكن رش المادة بمضخة ضغط عالي ثم ملامستها للهواء الساخن الموجود في نفس الجانب.تجف في وقت قصير جدا.يسقط المنتج النهائي على اللوحة السفلية للبرج بسبب الجاذبية ، ويتم تمرير المادة الموجودة على اللوحة عبر الكاشطة لدخول منفذ الاستقبال.
بعد التجفيف ، يكون للمنتج النهائي سيولة جيدة ، وبقايا صغيرة ، وتحميل يدوي ، وثبات جيد ، وحجم جزيئات موحد ، وإنتاجية عالية.

تستخدم على نطاق واسع في بروتين صفار البيض وخلايا الدم والبلازما والمواد الغذائية والصناعات الكيماوية وغيرها.

تفاصيل المنتج

المميزات

• متوسط ​​حجم جسيم أكبر ، إنتاجية أعلى ، نفايات أقل ، خسارة أقل ؛
• لا يوجد كوع ، والقضاء على ظاهرة انسداد الأنابيب ؛
• النظام لديه مقاومة أصغر ، يمكن اعتماد مروحة الضغط المنخفض مع استهلاك أقل للطاقة ؛
• المساحة مضغوطة.يمكن وضع منفاخ الهواء ومروحة العادم والسخان أعلى البرج لتقليل المساحة المشغولة.يتم تقليل ارتفاع المعدات بأكثر من النصف من النوع الرأسي.

مبادئ العمل

بعد تصفية الهواء بواسطة المرشح وتسخينه بواسطة السخان ، ينتقل إلى موزع الهواء الساخن الموجود فيه

غرفة التجفيف.من خلال موزع الهواء الساخن ، يدخل الهواء الساخن إلى غرفة التجفيف بالتساوي.في ال

في نفس الوقت ، سوف ترسل مضخة التغذية المواد السائلة إلى مسدس الرش بالضغط (فوهة).المادة السائلة

سيتم رشه في قطرات دقيقة.يجعل منطقة التلامس للمواد السائلة والهواء الساخن كثيرًا

أكبر ، الرطوبة تتبخر بسرعة.في وقت قصير جدًا ، يتم تجفيف المادة السائلة إلى مسحوق.مسحوق

يقع أسفل المجفف.يتم استلام معظم المنتجات عن طريق نقل مكشطة وأوجير.

سيذهب مسحوق ناعم أقل مع غاز الذيل إلى مجمع الغبار من نوع الأكياس والذي يكون في نهاية التجفيف

غرفة.يتم جمع الغبار والمسحوق بواسطة ناقل لولبي.يتم استنفاد غاز الذيل بواسطة المروحة.

مميزات هذا الجهاز هي:

1. سرعة التجفيف سريعة جدا
يتم زيادة مساحة سطح المادة بشكل كبير بعد رش الضغط ، ويمكن أن تتبخر الرطوبة بنسبة 90 ~ 95٪ على الفور في الهواء ذي درجة الحرارة العالية.يستغرق وقت التجفيف من عشر ثوانٍ إلى عشرات الثواني فقط.
2. الفضاء أصغر
بالمقارنة مع مجفف الرش العمودي ، يتبنى النموذج طريقة تغذية المدخل الأفقية ، ويقل ارتفاع الجهاز بشكل كبير ولا يتم تصميم جهاز إزالة الغبار بواسطة الجسم المنقسم.الهيكل مضغوط والترتيب معقول.لذلك ، يتم تقليل المساحة بشكل كبير ، كما يتم تقليل الاستثمار في مبنى المصنع وتحمل المعدات وفقًا لذلك.
3. منتج عالي الجودة
هيكل الجهاز أكثر بساطة.وقت تجفيف المنتج قصير ويتم جمع المسحوق الخشن والناعم للمنتج.يمكن أن تلبي جميع أنواع مؤشرات الجودة ، مثل توزيع الحجم وشكل المنتج وجودة المنتج واللون والرائحة والطعم والنشاط البيولوجي والمحتوى الرطب للمنتج.
4. سهولة التشغيل والتنظيف.
النموذج أكثر بساطة في التشغيل وأعلى في الأتمتة وأقل في معدل الفشل.التنظيف الداخلي للمعدات مريح ولا يوجد زاوية ميتة.بالمقارنة مع المجفف العمودي ، فإن الجهاز لا يوجد لديه مخاطر خفية للعمل الجوي من الإنتاج والتركيب والتنظيف إلى الصيانة.

نبات ترتيبس ووصف الهيكل

أنواع حالآكل
بسبب مصادر الحرارة المختلفة المستخدمة من قبل المستخدمين ، عادة ما تكون هناك طاقة كهربائية وبخار وغاز مداخن بالغاز الطبيعي وفحم ونفط وما إلى ذلك.يختلف شكل التحكم في فرن التسخين.يمكن اختياره حسب متطلبات المنتجات وظروف الأماكن المختلفة.لمزيد من التفاصيل وتعليمات التشغيل من هذا النوع ، يرجى الرجوع إلى الدليل.

أنواع السخانات التقليدية:

1).سخان كهربائي
2).مبادل حراري بخاري
3).مبادل حراري لنقل الحرارة
4) الاحتراق المباشر أو غير المباشر للغاز الطبيعي (أو الغازات الأخرى).
5).الاحتراق المباشر / غير المباشر للفحم
6).زيت الاحتراق المباشر / غير المباشر
7).غاز المداخن

حاليًا ، تعتمد هذه الآلة على نقل حرارة البخار والتسخين الكهربائي والتسخين المباشر للغاز الطبيعي.

2. فلتر الهواء
وفقًا للمتطلبات المختلفة ، عادةً ما يكون مدخل الهواء للنظام مزودًا بفلتر هواء.فيما يلي خيارات اختيارية:
1).فلتر هواء خشن
2).فلتر هواء متوسط ​​التأثير
3).فلتر هواء منخفض الكفاءة
4).مرشح عالي الكفاءة
5).مرشح درجة حرارة عالية وكفاءة عالية

3. موزع الهواء الساخن
يدخل الهواء الساخن حجرة التجفيف أفقيًا ، ويقوم الهواء الساخن والقطرات بتبادل التدفئة والكتلة.من ناحية ، عزز ملامسة الغاز والسائل وتقوية عملية التجفيف.من ناحية أخرى ، لمنع جدار المواد شبه المبللة من الالتصاق بالحائط.

4.أنواع fمضخة eed
فيما يلي أنواع مضخة التغذية من مجفف الرش بالضغط:
1).مضخة برغي
2).مضخة والعتاد
3).مضخة متجانسة
4).مضخة الحجاب الحاجز (جهاز التثبيت الداعم)
5).مضخة خرطوم الضغط العالي
6).نقل هوائي

بندقية رش الضغط/فوهة

المزايا الرئيسية:
1) هيكل بسيط وتكلفة منخفضة
2) سهولة الصيانة والتجميع المريح
3) بالمقارنة مع تدفق الهواء ونوع الطرد المركزي ، فإن قوة الانحلال تكون أقل نسبيًا.

العيوب الرئيسية لمسدس الرش بالضغط/فوهة هي:
1) يجب مطابقة مضخة الضغط العالي.
2) نظرًا لأن فتحة الرش صغيرة ، يجب ترشيحها بشكل فعال لمنع الانسداد.
3) يمكن ارتداء ورقة الرش بسهولة ، بالنسبة لمواد التآكل الأكبر ، يجب أن تكون الصفيحة المرشوشة مصنوعة من مادة مقاومة للتآكل.
4) مادة اللزوجة العالية لا تتحلل بسهولة.

6. غرفة التجفيف
تتكون حجرة التجفيف من غلاف وإطار وجسم برميل داخلي وطبقة عازلة.يوجد إطار بين جسم البرميل الخارجي والبرميل الداخلي مملوء بقطن عازل حراري بقطن 100 مم.يمكن أن يلبي تصميم حجم غرفة التجفيف المعقول قدرة التجفيف مع تقليل لزوجة البرج قدر الإمكان.مدخل ومخرج الهواء الساخن لغرفة التجفيف مجهزان على التوالي بقياس درجة حرارة المقاومة الحرارية ، ومؤشر درجة الحرارة مركب على خزانة التشغيل الكهربائية.لمراقبة حالة الرش ، تم تجهيز غرفة التجفيف بمصباح مضيء ونافذة مراقبة.من أجل أن تكون مريحة للتنظيف ، فإن غرفة التجفيف بها باب تنظيف.

7. فاصل المواد الصلبة الجوية
وفقًا لمتطلبات خصائص المنتج والمتطلبات البيئية للمواد المختلفة ، تم تجهيز المجفف بفواصل الهواء الصلبة التالية.
1).فاصل الإعصار
2).فاصل منتشر
3).كيس مرشح / منزل مرشح / جامع غبار
4).جهاز التنظيف الرطب / أو مجمع الغبار الرطب
5).غرفة التسوية
6).المرسب الالكتروستاتيكي

ملحوظة:

ينقسم جهاز الغسل الرطب / مجمع الغبار إلى جهاز تنقية الغاز الرطب ومجمع الغبار الرطب بالرش.مجمع الغبار من نوع الكيس لديه العديد من الخيارات ، مثل نوع الكيس التقليدي ، كيس القماش المصفح بالفيلم ، كيس القماش المقاوم لدرجة الحرارة العالية ، كيس القماش المضاد للكهرباء الساكنة وما إلى ذلك.
في الوقت الحاضر ، جهاز الفصل الشائع هو مرشح الكيس.

8. جهاز استرداد الحرارة المفقودة
من غاز الذيل ، يتم إعادة تدوير الحرارة المهدرة وإعادة استخدامها.سيتم تسخين غاز الذيل (درجة الحرارة 80-120) إلى 40-70 درجة مئوية من خلال التبادل الحراري غير المباشر للجهاز ، مما يقلل بشكل كبير من استهلاك الطاقة للمجفف ويقلل من تكلفة التشغيل بحوالي 10-20٪

9. مروحة الطرد المركزي ومنظم الهواء
يتم اختيار مروحة الطرد المركزي وفقًا لسعة الماكينة.يمكن ضبط حجم هواء المروحة وفقًا لضغط البرج ودرجة حرارة المدخل والمخرج.يمكن أن يكون شكل الضبط يدويًا وآليًا ، ويمكن إكمال المشغل الكهربائي تلقائيًا عن طريق زيادة الجهاز الكهربائي.

10. التحكم في الخزانة الكهربائية
فيما يلي بعض أنواع التحكم في مجفف الرذاذ.يمكنك اختياره حسب متطلبات المنتج ودقة التحكم.
1).التحكم التقليدي
2).التحكم PLC (التحكم بشاشة اللمس)
3).التحكم في DCS (التحكم في الكمبيوتر)

يتم التحكم في تشغيل الماكينة بالكامل بواسطة خزانة تحكم إلكترونية.

نقاط التحكم الرئيسية هي
1).منفاخ
2).منفاخ الهواء
3).السخان أو الموقد الكهربائي
4).مضخة تغذية ، إلخ.

مخطط التدفق لمجفف الرش الأفقي سلسلة HSD

المعلمات التنظيمية الرئيسية هي
1).درجة حرارة مدخل الهواء
2).درجة حرارة مخرج الهواء
3).الضغط الداخلي
يمكن ضبط التعشيق وفقًا للتكوين والمتطلبات ، مثل تشابك الموقد والمروحة.

ملحوظة: كمية تبخر الماء مرتبطة بخصائص المادة ، المحتوى الصلب ودرجة حرارة مدخل ومخرج الهواء الساخن.
