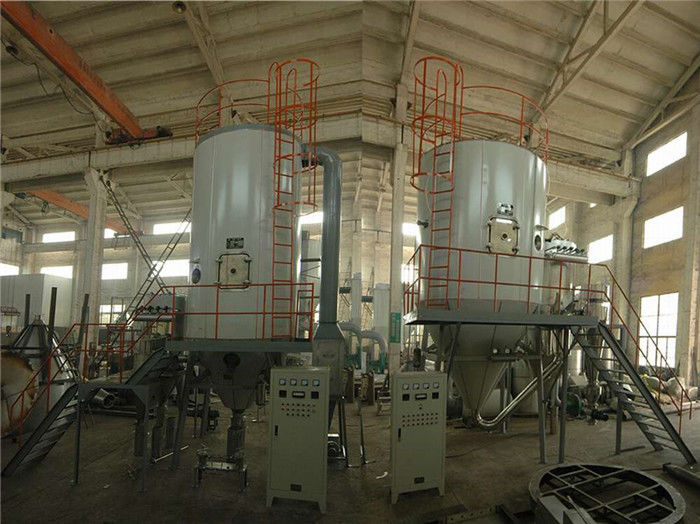

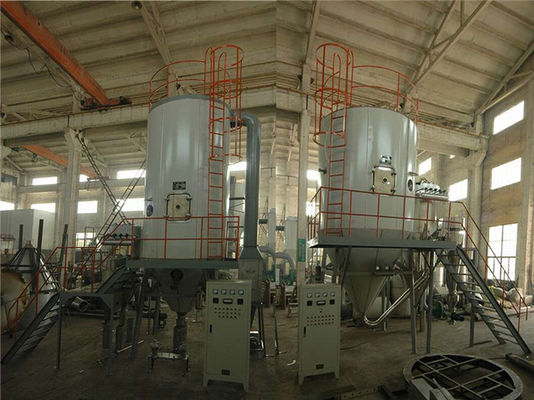

آلة مجفف رذاذ الضغط SUS316 20000kg / H YPG

مجفف الرش بالضغط سلسلة YPG

وصف عام

يمكن لآلات التحبيب والتجفيف بالرش بالضغط من سلسلة YPG رش خليط الحجم الحبيبي بمحتوى عالٍ من المواد الصلبة تحت الضغط وتجفيفه إلى منتج حبوب كروي.المسحوق المجفف الذي يحتوي على سيولة جيدة سوف يملأ القالب بشكل كامل سريعًا بطريقة متجانسة ، مع الحفاظ على محتوى ثابت من الماء المتبقي والرخاوة.يمكن استخدام المسحوق لقولبة المنتجات تحت ضغط ثابت لزيادة عمر خدمة القالب 4-8 مرات مقارنةً بالمسحوق المحبب ميكانيكيًا.تتميز المنتجات المقولبة بتوحيد جيد ودرجة عالية من التشطيب ، لذلك فهي تستخدم على نطاق واسع في تجارة طوب البورسلين ، ورقائق السيراميك ، ومواد السيراميك ، والمواد المغناطيسية الفريتية ، إلخ.

◆ يربط هذا الجهاز وظيفتين ، التجفيف والتحبيب ، معًا.يمكن إنتاج الحبيبات الكروية المطلوبة بحجم ونسبة معينة وفقًا لمتطلبات العملية لضبط الضغط والتدفق وحجم ثقب التفتيت.

جسم البرج والأنابيب والفاصل للمجموعة حيث يمكن الاتصال بالمنتجات مصنوعة من AISISUS304 أو AISISUS304L أو AISISUS316L أو AISISUS316.توجد طبقة آمنة للحفاظ على الحرارة بين الغلاف الداخلي والخارجي لجسم برج التجفيف.المواد المملوءة هي قطن زجاجي ناعم.تم تجهيز جسم البرج أيضًا بباب المراقبة ، وزجاج الرؤية ، وبيت المصباح ، وعدادات التحكم ، والأدوات التي يتم التحكم فيها وعرضها من خلال لوحة التحكم الكهربائية.

تفاصيل المنتج

المعايير الفنية

المعايير الفنية

ملاحظات: ترتبط كمية تبخر الماء بخصائص المادة والمحتوى الصلب ودرجة حرارة مدخل ومخرج الهواء الساخن.

التكوين لمجموعة رش الضغط دنظام راير

1. نظام مدخل الهواء: يتكون من مرشح الهواء (مثل مرشح ما قبل وبعد التصفية وفلتر ذو كفاءة منخفضة وفلتر عالي الكفاءة) ، وسخان هواء (مثل السخان الكهربائي ، ومبرد البخار ، وفرن الغاز وما إلى ذلك) مروحة سحب وقناة مدخل الهواء النسبية.

2. نظام توصيل السوائل: ويتكون من الحجاب الحاجز مضخة أو مضخة لولبية ، خزان تحريك المواد والأنابيب ذات الصلة.

3. نظام التفتيت: مضخة الضغط مع العاكس.

4. البرج الرئيسي: يتكون من المقاطع المخروطية ، المقاطع المستقيمة ، المطرقة الهوائية ، جهاز الإضاءة ، فتحة التفتيش ، إلخ.

5. نظام جمع المواد: يتكون من فاصل حلزوني وفلتر كيس من القماش أو مكشطة مياه ، ويجب أن تكون هذه الأجزاء مجهزة على أساس احتياجات العملاء.

6. نظام مخرج الهواء: يتكون من مروحة شفط ، أنبوب مخرج الهواء وفلتر آخر أو مرشح عالي الكفاءة (بالنسبة للمرشح المختار ، يعتمد على طلب العميل.)

مقدمة موجزة لتدفق العمل

يتم ضخ السائل من المواد الخام من خلال مضخة الحجاب الحاجز.يتم تحويل سائل المادة الخام إلى قطرات صغيرة.ثم يتجمع بهواء ساخن ويسقط.سيتم جمع معظم أجزاء مادة المسحوق من مخرج قاع البرج الرئيسي.بالنسبة للمسحوق الناعم ، سنظل نجمعها باستمرار بواسطة فاصل الإعصار الحلزوني وفلتر كيس القماش أو جهاز تنقية المياه (الرطب).لكن يجب أن تعتمد على الخاصية المادية.

يتكون مجفف التحبيب بالرش من نوع الضغط بشكل أساسي من نظام تغذية ونظام تجفيف ونظام إزالة الغبار ونظام تسخين ونظام كهربائي ، ويشتمل كل نظام على بعض المعدات ذات الصلة.

يتكون نظام التغذية من برميل خلط وفلتر ومضخة غشاء ومسدس رش.يتم نقل الطين الثانوي المطحون بالكرات من المطحنة الكروية إلى خزان الخلط ، ويتم ضخه ونقله بواسطة مضخة الحجاب الحاجز عبر المرشح ، ثم يدخل برج التجفيف من خلال مسدس الرش.

يدخل الطين إلى برج التجفيف من فوهة مسدس الرش لبدء عملية تجفيف التحبيب بالرش.تنقسم العملية المحددة إلى ثلاث مراحل:

انحلال الطين

يتم ضغط الملاط في برج التجفيف من الفوهة عند ضغط معين بواسطة مضخة الحجاب الحاجز في نظام التغذية.يتم تحويل طاقة الضغط إلى طاقة حركية.يتم رش الملاط من الفوهة من الأسفل إلى الأعلى لتشكيل فيلم سائل عالي السرعة ، والذي ينقسم على الفور إلى قطرات.يتناسب حجم القطرات الناتجة عن الانحلال عكسياً مع الضغط ، وتتناسب الطاقة الإنتاجية للفوهة مع مربع الضغط.

تفريغ مسحوق الحبيبات

يشكل المنفاخ الذي ينقل الهواء الساخن إلى برج التجفيف وبرج التجفيف ومروحة العادم نظام التجفيف.

يتكون نظام إزالة الغبار من فاصل حلزوني عالي الكفاءة ، ومرشح كيس ، ومروحة طرد مركزي ، إلخ. ترسل مروحة العادم الجزيئات الدقيقة والهواء الجاف إلى فاصل الإعصار عالي الكفاءة.بعد الفصل الفعال ، تدخل الجسيمات الدقيقة إلى وعاء الاستقبال في قاع الفاصل للاسترداد.يتم امتصاص غاز النفايات الذي يحتوي على كمية صغيرة جدًا من الجسيمات الدقيقة المتبقية في مرشح الكيس بواسطة مروحة الطرد المركزي لتجميع الغبار مرة أخرى ، مما يحقق المعالجة غير الضارة لغاز النفايات ، ويتم تصريف غاز النفايات النهائي من المدخنة.

بالإضافة إلى ذلك ، يوفر نظام التسخين المكون من سخانات كهربائية وسخان هواء يعمل بالغاز (الفرن) الهواء الساخن لبرج التجفيف.يتكون النظام الكهربائي من خزانة التحكم الكهربائية وأجهزة الاستشعار في الموقع المثبتة في مدخل ومخرج الهواء لمراقبة درجة الحرارة ، ويمكنه مراقبة الروابط الرئيسية لمجفف التحبيب بالرش بالكامل والتحكم فيها لضمان التشغيل العادي للمصنع بأكمله.

يتم تجفيف القطرات في شكل كروي.

التجفيف بين القطرات والهواء الساخن يتم بتدفق مختلط ،ويدخل الهواء الساخن البرج من خلال موزع الهواء الساخن الموجود على الغطاء العلوي.يولد موزع الهواء الساخن تدفق هواء انسيابي تنازليًا ، ويتم رش القطرات في تدفق الهواء الساخن من الأسفل إلى الأعلى.تشكل القطرات شكلًا كرويًا بسبب تأثير التوتر السطحي.في الوقت نفسه ، نظرًا لأن للقطرات مساحة سطح كبيرة ، يتبخر الماء ويجف بسرعة ، وفي النهاية يتقلص ليشكل مسحوقًا حبيبيًا كرويًا جافًا (جسيمًا).يتشكل المسحوق الحبيبي الكروي تدريجياً في برج التجفيف ويفصل عن الهواء الساخن.يقوم تجويف القمع الموجود أسفل البرج بجمع المواد الحبيبية وتفريغها من منفذ التفريغ.يتم سحب الجزيئات الدقيقة والهواء الجاف بواسطة مروحة العادم المتصلة بالجزء العلوي من مخروط القمع للدخول إلى نظام إزالة الغبار.

أهمية الاختبار في اختيار المعدات والتصميم الفني

◆ نظرًا لأن المنتجات المختلفة لها تقنيات تجفيف وقواعد جسيمات مختلفة ، فلا يوجد نوع واحد من مجففات الرذاذ التي تلبي جميع المتطلبات.الآن لا يزال الرش يعتبر نوعا من التكنولوجيا.الاختبار هو أساس الاختيار الصحيح للأنواع.يتم استخدام الآلة التي تنتجها شركة "YIBU" خصيصًا لإجراء الاختبارات التكنولوجية للمواد.يساهم هذا النوع من المواقف البراغماتية في نجاح العديد من المشاريع الجاهزة ، مثل: مسحوق التنظيف ، والراتنج المبلمر ، والكربون الأبيض ، و Mn3O4 ، وحليب فول الصويا ، والليباز ، وخيار البحر ، والطب الصيني التقليدي ، إلخ.

فوهات ضغط مستوردة من ماركات عالمية مشهورة

مجموعة مسدس رش قابل للتعديل متعدد البنادق

مدخل هواء متعدد المراحل

تتحكم المعدات الكبيرة بشكل أفضل في الخلط والتجفيف والتكتل

كل فنتوري مُجهز بمسدس رش متعدد المراحل وأنبوب مستقل لاستعادة المسحوق الناعم

درجة حرارة منخفضة.تكتل

درجة حرارة منخفضة.تكتل

ميزات مجفف التحبيب بالرش بالضغط سلسلة YPG

1. نسبة العائد العالية ، توفير الطاقة والكفاءة العالية.

2. لا إيداع مسحوق على الحائط.

3. سريع الجفاف ، ينطبق بشكل خاص على المواد الحساسة للحرارة:

يتم زيادة مساحة سطح المادة السائلة بشكل كبير بعد الانحلال.في تدفق الهواء الساخن ، يمكن تبخير 95-98٪ من الماء في لحظة ، ووقت التجفيف هو فقط من عشر ثوانٍ إلى عشرات الثواني ؛

4. المنتج الذي تم الحصول عليه عبارة عن جزيئات كروية ذات حجم جسيم موحد وسيولة جيدة وقابلية جيدة للذوبان ونقاوة عالية للمنتج ونوعية جيدة.

5. مجموعة واسعة من التطبيقات: وفقًا لخصائص المواد ، يمكن تجفيفها بالهواء الساخن أو تحبيبها بالهواء البارد ، والتي تتمتع بقدرة قوية على التكيف مع المواد.

6. عملية بسيطة ومستقرة ، تحكم مريح ، من السهل تحقيق التشغيل التلقائي.

7. بالنسبة لنظام التدفئة للمصنع ، فهو مرن للغاية.يمكننا تكوينه بناءً على ظروف العملاء الخاصة مثل البخار والكهرباء وفرن الغاز وما إلى ذلك ، والتي يمكننا جميعًا تصميمها لتتناسب مع مجفف الرش الخاص بنا ؛

8. نظام التحكم الآلي الصناعي المتقدم

يحتوي نظام التحكم على المزيد من الخيارات ، مثل زر الضغط و HMI + PLC وما إلى ذلك.

يتكون نظام التحكم الأوتوماتيكي من جهاز تحكم PLC ، يطبق وحدة التحكم المنطقية القابلة للبرمجة لشركة SIEMENS S7-315 2DP ، واستنادًا إلى برنامج البرمجة STEP 5.5 ، بدء تشغيل المصنع وإيقافه وتشابكه ، والتحكم في حلقة PID وإنذار معلمات العملية و إلخ يمكن أن تتحقق.يقبل نظام التحكم أولاً أوامر المشغل ثم يقرر ما إذا كانت الشروط المنطقية لبرنامج العملية سيتم الوفاء بها وفقًا للمعلومات الميدانية التي تم جمعها.إذا تم إعداد الشروط ، يقوم برنامج التحكم بإخراج الإشارات بترتيب معين لتنشيط أو إغلاق جميع أنواع المعدات في عملية التحكم.

تم تكوين واجهة HMI بين الإنسان والآلة بواسطة برنامج التكوين الخاص بـ SIEMENS SIMATIC WinCC ، والذي يدرك تشغيل نظام التحكم في المجفف ، ومراقبة حالة التشغيل ، وتحليل البيانات ، وتسجيل وطباعة نظام التحكم في معدات التجفيف.وقد أكملت المجموعة العضوية للمعدات الميدانية والأفراد.من خلال HMI ، يمكن للمشغل إدخال الأوامر ، وإدخال معلمات أو صيغ عملية مختلفة لإكمال إنتاج المنتجات المختلفة ، وفي نفس الوقت ، يمكننا الحصول على معلومات حول حالة النظام.يمكننا أيضًا الاستفسار عن معلومات الإنتاج الحالية للنظام ، أو تتبع (الاستفسار) بيانات السجل المهمة لعملية الإنتاج التاريخية.إذا كان هناك موقف غير طبيعي ، فسيقوم النظام بإرسال إشارة التنبيه.

PSD-90 دقة الرسم التخطيطي لواجهة لوحة التحكم ICP مجفف الرش بالطرد المركزي

يتم جمع البيانات الميدانية من خلال S7-315 PLC ، ويتم عرض البيانات المجمعة وتسجيلها على الكمبيوتر الذي يأخذ WinCC كبرنامج تكوين باستخدام وحدة CP343-1 من خلال بروتوكول TCP / IP.

يتم أيضًا إرسال البيانات التي تم جمعها في PLC إلى كمبيوتر بعيد من خلال جهاز التوجيه الصناعي (HUB).

يطبق برنامج PLC وبرمجة برامج الكمبيوتر المضيفة بنية برنامج S88 والتصميم المعياري.

وفقًا لكائنات التحكم المختلفة ، تتم كتابة قوالب المحرك (نوعان بما في ذلك التحكم في العاكس والتحكم المباشر في البدء) ، بما في ذلك وحدات الصمامات وقوالب الإدخال التناظرية وقوالب الإخراج التمثيلية وقوالب حلقة التحكم PID وما إلى ذلك.

في ضوء التحكم في العملية ، يتم تطبيق GRAPH block لـ SIEMENS للبرمجة ، مما يجعل العملية أكثر وضوحًا.

يتم تنقيح عملية التجفيف في عدد من العمليات الصغيرة (مثل التشغيل البارد ، والتشغيل الساخن ، وتشغيل المياه ، وتشغيل المواد ، والتجفيف ، وما إلى ذلك). التشغيل ، والتجفيف ، وما إلى ذلك).

الغرض من نظام التحكم الآلي هو ضمان التشغيل العادي للمعدات وتحقيق استقرار جودة المنتج من خلال التحكم في معلمات العملية المهمة لمجفف الرذاذ ومراقبتها.

برج رش كبير في الميدان:

خزانة التحكم في ميدان برج الرش الكبير:

نظام التحكم المنطقي لبرنامج SIMATIC ولوحة اللمس

نطاق التطبيقات:

◆ الصناعات الغذائية: مسحوق الحليب الدهني ، البروتين ، مسحوق حليب الكاكاو ، مسحوق الحليب البديل ، بياض البيض (صفار) ، الغذاء والنباتات ، الشوفان ، عصير الدجاج ، القهوة ، الشاي سريع الذوبان ، اللحم المتبل ، البروتين ، فول الصويا ، بروتين الفول السوداني ، التحلل المائي وهكذا دواليك.سكر ، شراب ذرة ، نشاء ذرة ، جلوكوز.البكتين وسكر الشعير وحمض السوربيك والبوتاسيوم وما إلى ذلك.

◆ الطب: مستخلص من الطب الصيني التقليدي ، مرهم ، خميرة ، فيتامين ، مضاد حيوي ، أميليز ، ليباز ، إلخ.

◆ البلاستيك والراتنج: AB ، مستحلب ABS ، راتينج حمض اليوريك ، راتنج ألدهيد الفينول ، راتينج اليوريا فورمالدهايد ، راتينج فورمالدهايد ، بولي إيثيلين ، بولي كلوروبرين وغيرها.

◆ المنظف: مسحوق غسيل عادي ، مسحوق غسيل متقدم ، مسحوق صابون ، رماد الصودا ، مستحلب ، عامل تفتيح ، حمض الفوسفوريك وما إلى ذلك.

◆ الصناعة الكيميائية: فلوريد الصوديوم (بوتاسيوم) ، صبغة قلوية وصبغة ، صبغة وسيطة ، Mn3O4 ، سماد مركب ، حمض سيليسيك فورميك ، محفز ، عامل حامض الكبريتيك ، حمض أميني ، كربون أبيض وهلم جرا.

◆ السيراميك: أكسيد الألومنيوم ، مادة بلاط السيراميك ، أكسيد المغنيسيوم ، التلك وهلم جرا.

◆ أخرى: هيدروكسيد الألومنيوم ، كلوريد الكالسيوم ، عامل حامض دهني ورذاذ التبريد ، ويستخدم على نطاق واسع في الأصباغ الغذائية ، والمواد الوسيطة والصناعات الأخرى.

الصور المادية لمجففات الرش بالضغط في مواقع البناء في الداخل والخارج

YPG-2000 مجفف الرش المصب (مشروع PAC لكلوريد الألومنيوم متعدد الكلوريد من شنشي)

رسم ثلاثي الأبعاد لمحطة تجفيف الرذاذ

برج مجفف رذاذ الضغط قيد الإنشاء

برج رش ضغط كبير في موقع بناء أجنبي

مخطط التدفق لمجفف رذاذ فوهة الضغط من النوع المشترك العلوي

مخطط التدفق لمجفف رذاذ الضغط بفوهة الضغط السفلي من نوع الرش

مقدمة عن أداء مجفف الرش

يعتمد مجفف الرش بالرش بالرش السفلي والرش العلوي على مضخة غشاء لتزويد المواد بتدفق من 6-5000 كجم / ساعة ، وضغط 2.5-15Mpa ودقة تدفق أقل من 1٪.يمكن تجهيزها بأنظمة استعادة المسحوق الناعم وأنظمة التصاق إعادة الرطوبة لتلبية متطلبات المستخدمين من قطر الحبيبات للمواد.إنها تتبنى العديد من التقنيات الجديدة ، مثل مرشح التنظيف التلقائي ، مسدس الرش المضاد للاختناق ، وما إلى ذلك ، وقد تحسنت موثوقيتها بشكل أكبر.

اختيار اختياري:

يتم تصنيع هذا النوع من المصانع الكاملة بناءً على التصميم المخصص.لا يتم توفير جميع الميزات الوظيفية مع جميع التصميمات.يجب أن يتم التكوين الفعلي وفقًا للعقد أو الاتفاقية الموقعة.

◆ بالنسبة للمكونات الكهربائية الرئيسية ، لدينا خيارات من العلامات التجارية العالمية ، مثل ABB أو Siemens أو Schneider أو غيرها.

◆ بالنسبة لمواد البناء للمصنع ، يمكننا اختيار AISISUS304 ، AISISUS304L ، AISISUS316 ، AISISUS316L ، الكربون الصلب ، إلخ.

◆ بالنسبة لنظام التحكم ، يمكننا اختيار الأزرار ، PLC + HMI ، إلخ. يمكننا تصميم نظام التحكم حسب الحاجة.

◆ يمكننا تصميم أنظمة مقاومة للانفجار لمجففات الرذاذ وفقًا لمتطلبات العملاء.

◆ بالنسبة لنظام المطابقة لمجفف الرذاذ ، يمكننا توفيره ، مثل نظام التغذية ونظام النقل الهوائي وما إلى ذلك.

◆ بالنسبة لنظام التدفئة للمصنع ، فهو مرن للغاية.يمكننا تهيئته بناءً على ظروف موقع العميل ، مثل البخار والكهرباء وفرن الغاز وما إلى ذلك ، والتي يمكننا تصميمها جميعًا لتتناسب مع مجفف الرش الخاص بنا.

◆ إذا لم يكن هناك نظام تدفئة ، فيمكن استخدامه كمبرد لعمل جزيئات بهواء تبريد.

◆ محطات البحث والتطوير الكاملة والمهنية ، وخدمة اختبار المنتجات العلمية والمعقولة ، وتبادل تكنولوجيا الإنتاج الشامل والمتعمق ، ومنصة خدمات البحث والاستكشاف:

يمكن لشركة XIANDAO تزويد العملاء بخدمات مختلفة لتجربة العملية والتحقق من الاختبار في حجم المختبر أو النطاق التجريبي أو حتى وحدات اختبار حجم الإنتاج لمنتج بكميات صغيرة مثل سلسلة YPG و LPG و PSD و BYP و PFSD وغيرها. تتحقق المصانع من جدوى التطبيق الفني للعديد من سلاسل المنتجات ، وتحدد ظروف عملية الإنتاج المثلى ، وتوفر عينات لتحليل السوق.

الاهتمام بالطلب

1. اسم السائل والممتلكات: المحتويات الصلبة (أو محتويات الماء) واللزوجة والتوتر السطحي وقيمة PH.

2. محتوى الماء المتبقي بكثافة المسحوق الجاف المسموح به ، حجم الجسيمات ، ودرجة الحرارة القصوى المسموح بها.

3. الإخراج: وردية الوقت يوميا.

4. الطاقة التي يمكن توفيرها: ضغط البخار ، والكهرباء بشكل صحيح ، ووقود الفحم والنفط والغاز الطبيعي.

5. متطلبات التحكم: ما إذا كان يجب التحكم في درجات حرارة المدخل والمخرج أم لا.متطلبات جمع المسحوق: ما إذا كان من الضروري استخدام مرشح كيس من القماش ومتطلبات بيئة الغاز المستنفد.

6. المتطلبات الخاصة الأخرى.
