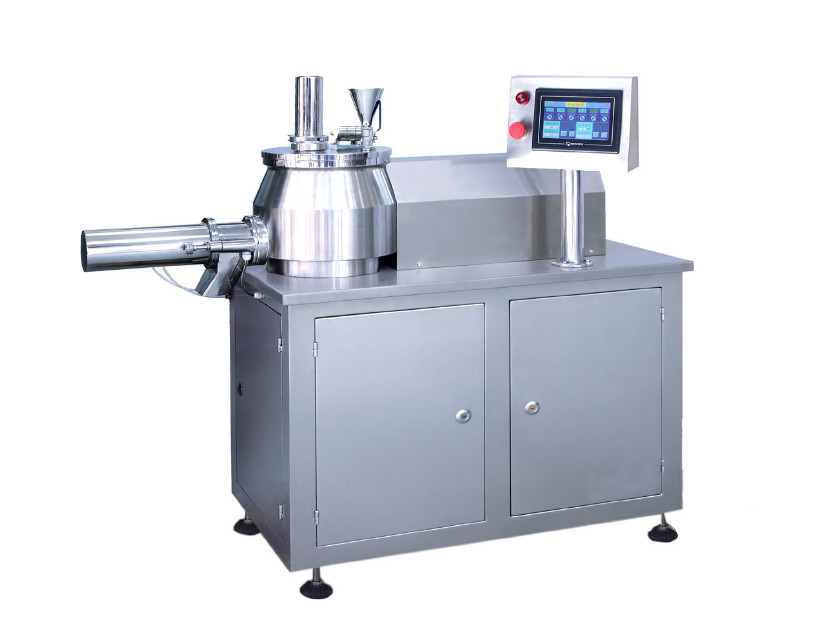

آلة تحبيب المسحوق الجاف SUS316 سعة كبيرة يتحكم فيها HMI
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | PGL-B |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | آلة رش المحبب PGL-B | مادة: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| مصدر تدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / الخ ؛ | محرك: | ABB / سيمنز / خياطة |
| سعة: | حسب الطلب | مراقبة: | HMI وزر |
| الثقل النوعي للسائل: | ≤1.30 كجم / لتر | وثيقة: | FAT / IQ / OQ / PQ |
| تسليط الضوء: | SUS316 آلة تحبيب المسحوق الجاف,آلة تحبيب المسحوق الجاف بالتحكم HMI,آلة التحبيب الجاف 100 كجم / دفعة |
||
منتوج وصف
آلة تحبيب المسحوق الجاف SUS316 ذات التحكم HMI سعة كبيرة
المعايير الفنية:
| بند | وحدة | نموذج | |||||||
| PLG-3 | PLG-5 | PLG-10 | PLG-20 | PLG-30 | PLG-80 | PLG-120 | |||
| مستخلص سائل | دقيقة. | كجم / ساعة | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| الأعلى. | كجم / ساعة | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| قدرة التميع | دقيقة. | كجم / دفعة | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| الأعلى. | كجم / دفعة | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| الثقل النوعي للسائل | كجم / لتر | ≤ 1.30 | |||||||
| حجم حاوية المواد | إل | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| قطر الحاوية | مم | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| قوة مروحة الشفط | كو | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| قوة المروحة المساعدة | كو | 0.35 | 0.75 | 0.75 | 1.2 | 2.2 | 2.2 | 4 | |
| بخار | استهلاك | كجم / ساعة | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| الضغط | الآلام والكروب الذهنية | 0.40 ~ 0.60 | |||||||
| قوة التدفئة الكهربائية | كو | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| هواء مضغوط | استهلاك | م 3 / دقيقة | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| الضغط | الآلام والكروب الذهنية | 0.40 ~ 0.60 | |||||||
| درجة حرارة التشغيل | درجة مئوية | يتم تنظيمها تلقائيًا من درجة الحرارة الداخلية إلى 160 درجة مئوية | |||||||
| محتوى الماء للمنتج | ٪ | ≥0.2٪ | |||||||
| معدل جمع المنتج | ٪ | ≥99٪ | |||||||
| مستوى ضوضاء الجهاز | DB | <77 | |||||||
| أبعاد الآلة الرئيسية | Φ | مم | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | مم | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | مم | 1900 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | مم | 2050 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| ب | مم | 740 | 890 | 1110 | 1420 | 1620 | |||
| مادة: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعي الخ |
| وثيقة: | FAT / IQ / OQ / PQ | سعة: | حسب الطلب |
| مراقبة: | HMI وزر | محرك: | ABB / سيمنز / خياطة |
ميزات آلة التجفيف والتحبيب بالرش:
1. دمج الرش ، التجفيف / تحبيب السوائل في الجسم وتحقيق التحبيب في خطوة واحدة.
2. باستخدام عملية الرش ، فهي مناسبة بشكل خاص للمواد الخام المساعدة الدقيقة والمواد الخام الحساسة للحرارة.قوتها هي 1-2 مرات من آلة التحبيب بالغليان FL.
3. يمكن أن تصل الرطوبة النهائية للمنتجات إلى 0.1٪.وهي مجهزة بجهاز إرجاع المسحوق.معدل تشكيل الحبيبات أكثر من 95٪.0.2-2 مم من الحبيبات
4. المرذاذ متعدد التدفق الداخلي المحسن في التصميم يمكنه معالجة المستخلص السائل مع 1.3 جم / سم 3 من الجاذبية.
5. إذا حدث انفجار ، فهي آمنة جداً للمشغل ، بسبب اعتماد جهاز التفجير.
6. لا زاوية ميتة.لذلك فإن التحميل والتفريغ سريعان وخفيفان ونظيفان ويلبيان متطلبات GMP.
7. الحبيبات من آلة التحبيب بالتميع الكيميائي قابلة للذوبان بشكل كبير ، وهي أفضل لإنتاج الحبيبات الكيميائية الفورية.
تفاصيل المنتج
(آلة التحبيب) (آلة التحبيب) (معدات التحبيب ، معدات التحبيب ، تحبيب رذاذ قاع السوائل ، تكتل الرذاذ)
مبدأ
تظهر حبيبات المسحوق في الوعاء (طبقة السوائل) في حالة التميع.يتم تسخينه وخلطه مع هواء نظيف وساخن.في نفس الوقت يتم رش محلول المادة اللاصقة في الحاوية.يجعل الجزيئات تصبح حبيبات تحتوي على مادة لاصقة.كونها لا تتوقف عن الجفاف من خلال الهواء الساخن ، تتبخر الرطوبة في الحبيبات.يتم تنفيذ العملية بشكل مستمر.أخيرًا تشكل حبيبات مثالية وموحدة ومسامية.
يتحرك تكتل الرذاذ جزيئات المسحوق الصغيرة جدًا في الطبقة المميعة حيث يتم رشها بمحلول رابطة أو معلق.يتم إنشاء الجسور السائلة التي تشكل تكتلات من الجسيمات.يستمر الرش حتى يتم الوصول إلى الحجم المطلوب للتكتلات.
بعد تبخر الرطوبة المتبقية في الشعيرات الدموية وعلى السطح ، يتم إنشاء فراغات مجوفة في الحبيبات بينما يتم ترسيخ الهيكل الجديد في جميع الأنحاء بواسطة مادة رابطة صلبة.ينتج عن نقص الطاقة الحركية في الطبقة المميعة هياكل مسامية للغاية مع الكثير من الشعيرات الدموية الداخلية.يتراوح نطاق الحجم المعتاد للتكتل من 100 ميكرومتر إلى 3 ملليمترات ، بينما يمكن أن تكون مادة البداية دقيقة للغاية.
يجب أن تمتثل الأنظمة الإلكترونية وسلامتها للمتطلبات المنصوص عليها في 21 CFR الجزء 11 وملحق GMP 11 ؛
يجب جمع البيانات في فترات زمنية مناسبة وتخزينها في النظام بتنسيق ثابت يمكن طباعته / قراءته ؛
التطبيقات
صناعة المستحضرات الصيدلانية: قرص ، كبسولة حبيبية ، حبيبة دواء صيني مع سكر منخفض أو منخفض.
المواد الغذائية: الكاكاو والقهوة ومسحوق الحليب وعصير الحبيبات والمنكهات وما إلى ذلك.
صناعات أخرى: مبيدات الآفات والأعلاف والأسمدة الكيماوية والأصباغ والصباغة وما إلى ذلك.
رسم تخطيطي للتثبيت
