80 شبكة الجسيمات 500 كجم / دفعة FL السائل مجفف مجفف المحبب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | فلوريدا |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | سلسلة FL المحبب بالطبقة المميعة | تطبيق: | مواد غذائية / كيميائية / صيدلانية |
|---|---|---|---|
| مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / إلخ ؛ | مؤقت: | 50-180 |
| الجسيمات: | 20-80mesh | سعة: | 5-500 كجم / دفعة |
| MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ | المستند: | FAT / IQ / OQ / PQ |
| تسليط الضوء: | 500 كيلوجرام السائل المحبب مجفف السرير,FL السائل مجفف سرير المحبب,المواد الغذائية سرير السوائل المعالج |
||
منتوج وصف

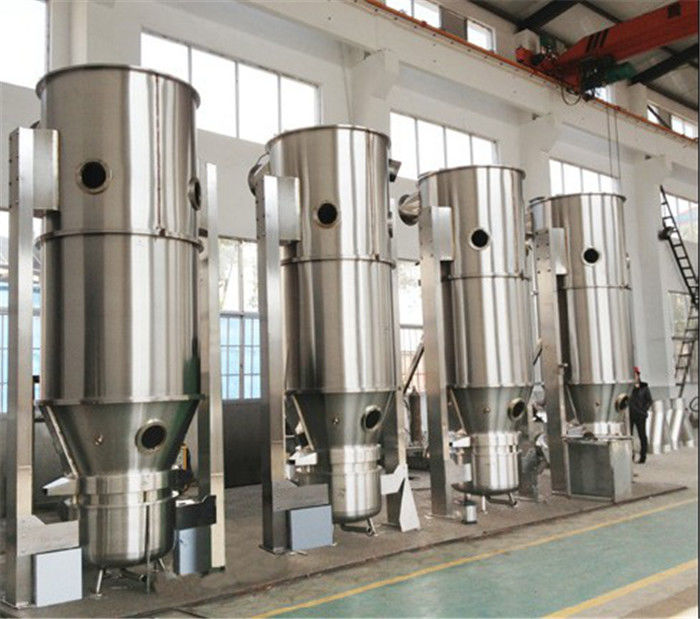

آلة التحبيب بالطبقة المميعة من سلسلة FL (معالج الطبقة المميعة)
وصف عام
من المعروف أن آلة التحبيب بالطبقة المميعة عبارة عن مزيج عضوي من التصميم الميكانيكي وتكنولوجيا التحضير.لذلك تم تصميم المئات من آلات التحبيب سواء للصين أو دول الخارج مثل الولايات المتحدة الأمريكية واليابان وإندونيسيا وإيران والعديد من الدول الأخرى بشكل خاص وفقًا لخصائص المواد ومتطلبات العملية. حتى الآن ، قمنا بتصنيع عشرة مواصفات ، بإجمالي 150 نوعًا من النماذج لتلبية المتطلبات المختلفة ، فهذه التجارب العملية مفيدة جدًا للعملاء القدامى أو العملاء الجدد في المستقبل.
تفاصيل المنتج
| تطبيق: | مواد غذائية / كيميائية / صيدلانية | مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / الخ ؛ |
| مؤقت: | 50-180 | جسيم: | 20-80mesh |
| سعة: | 5-500 كجم / دفعة | MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
| الوثيقة: | FAT / IQ / OQ / PQ |
أوصاف التكوينات الرئيسية للمصنع:
| المجموعة الرئيسية | القاع المستدير ، القمة المستديرة ، والتصميم الهيكلي لباب الهواء البارد ؛مصنوع من الفولاذ المقاوم للصدأخشونة الجدران الداخلية مع Ra≤0.5u ، الجدران الخارجية مصقولة بتشطيب غير لامع. |
| مروحة سحب | مروحة خاصة ، قوة 11kw ، حجم الهواء: 3600M3 / h ، ضغط الرياح: 7000Pa ؛ممتص الصدمات مثبت على المروحة ؛مدخل منفذ يعتمد نوع شفة اتصال لينة. |
| مضاد للصدمات | يوجد قرص مص لممتص الصدمات في المروحة ، وأساس أسمنت غير مطلوب ، وهو سهل التركيب على الأرض.في جانب دخول الهواء ، يتم إعتماد وصلة لينة من نوع الفلنجة. |
| مرشح الهواء | مرشح أساسي + مرشح وسيط ، تصميم هيكل سريع التجميع ، سهل التجميع والتفكيك. |
| دفاية | اعتماد سخان مركب في أنابيب الفولاذ المقاوم للصدأ وزعانف سبائك الألومنيوم ، وكفاءة نقل الحرارة عالية.وفي الوقت نفسه ، اعتماد صمام تعديل التناسب للتحكم في معدل تدفق البخار.تصل دقة التحكم في درجة الحرارة إلى ± 1 ℃ ، مما يضمن درجة حرارة ثابتة في عملية التجفيف. |
| وضع الختم | مع ختم ارتفاع الأسطوانة ، فهو ثابت وقابل للتطبيق ومختوم جيدًا. |
| منفضة من نوع نبضي | إنه يحقق الترشيح الديناميكي ، ومن خلال النفخ العكسي لكل مرشح بالتناوب ، ثم يتم إرجاع المسحوق والغبار الملتصق على أسطح المرشح والمواد المحيطة إلى منطقة العمل مرة أخرى. |
| تعديل كمية الهواء | 0-100٪ تعديل تلقائي لمحول التردد. |
| وضع التحكم | التحكم PLC ، التشغيل المحوسب بواجهة إنجليزية ، وظيفة الحماية التلقائية المتشابكة ؛تكامل وضع التحكم الصناعي الحديث ومتطلبات الاتصال ؛في نفس الوقت لتحسين أداء المصنع بالكامل ، وزيادة التركيز على التوافق وقابلية التشغيل للنظام والكفاءة العالية. |
| إزالة الغبار من غاز الذيل | اعتماد كاتم صوت فريد وجهاز تنقية الغاز الرطب ، والذي يمكنه استعادة الغبار إلى أقصى حد ، وفقًا لمتطلبات حماية البيئة الوطنية. |
| التحكم في درجة الحرارة | العرض التلقائي والتحكم والإنذار لدرجة حرارة المدخل والمخرج. |
| بيئة التشغيل |
الارتفاع أقل من 3500 متر.درجة الحرارة والضغط الطبيعيجاف ونظيفصحية وأنيقة الطاقة: نظام خمس أسلاك ثلاثي الأطوار ؛AC220V / 110 فولت / 60 هرتز.بالإضافة إلى ذلك ، يمكن تخصيصها وفقًا لمتطلبات الطاقة المحلية للمستخدمين الأجانب. |
المعايير الفنية
| بند | وحدة | المواصفات | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |||
| وعاء | الصوت | إل | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
| قطر الدائرة | مم | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
| الإمكانية | دقيقة | كلغ | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| ماكس | كلغ | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| معجب | ● السرعة | م 3 / ساعة | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| الضغط | mmH2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
| قوة | كو | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| استهلاك البخار | كجم / ساعة | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| نفقات الهواء المضغوط | م 3 / دقيقة | 0.9 | 0.9 | 0.9 | 0.9 | 1.0 | 1.0 | 1.1 | 1.5 | 3.0 | 4.0 | |
| وزن الجسم الرئيسي | كلغ | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| ضغط البخار | MPA | 0.1-0.4 | ||||||||||
| درجة الحرارة | ℃ | قابل للتعديل في النطاق من درجة حرارة الغرفة إلى 120 درجة مئوية | ||||||||||
| وقت العمل | دقيقة | 45-90 تقرر وفقا لخصائص المواد الخام | ||||||||||
| معدل جمع | ٪ | ≥99 | ||||||||||
| الضوضاء | ديسيبل (أ) | ≤ 75dB (A) عند التثبيت ، يتم فصل الماكينة الرئيسية عن المروحة. | ||||||||||
| الحجم (L × W × H) | م | 1.0 × 0.6 × 2.1 |
1.2 × 0.7 × 2.3 |
1.25 × 0.9 × 2.5 | 1.6 × 1.1 × 2.5 |
1.85 × 1.4 × 3 | 2.2 × 1.65 × 3.3 |
2.34 × 1.7 × 3.8 | 2.8 × 2.0 × 4.5 |
3 × 2.25 × 5.0 |
4 × 2.8 × 7.2 | |
مبدأ العمل
تظهر حبيبات المسحوق في الوعاء (الطبقة السائلة) في حالة مميعة.يتم تسخينه وخلطه مع هواء نظيف وساخن.في نفس الوقت يتم رش محلول المادة اللاصقة في الحاوية.يجعل بعض الجسيمات تصبح حبيبات تحتوي على مادة لاصقة.كونها لا تتوقف عن الجفاف من خلال الهواء الساخن ، تتبخر الرطوبة في الحبيبات ويتصلب العامل اللاصق.يتم تنفيذ العملية بشكل مستمر.أخيرًا تشكل حبيبات مثالية وموحدة ومسامية.
معالجةرالميزات التقنية
يتم الانتهاء من عمليات الخلط والتحبيب والتجفيف في خطوة واحدة داخل الماكينة ؛
العملية آمنة لأن كيس قماش الترشيح المضاد للكهرباء الساكنة مطبق لمرشح الكيس.
عن طريق عملية تحبيب المسحوق ، يتم تحسين السيولة وتقليل تسرب الغبار ؛
من خلال عملية تحبيب المسحوق ، يتم تحسين قابليته للذوبان ، والحبيبات المحضرة فورية ، والحبيبات قابلة للذوبان ، والأقراص سهلة التفكك.
إنه آمن للمشغل في حالة حدوث انفجار ، لأنه تم ضبط فتحة تنفيس الضغط من النوع المضاد للانفجار ، كما هو موصوف الذي يتحول إلى النوع السابق من مجفف السرير المميعة ، قمنا بتعيين فتحة إطلاق الانفجار على الجهاز.بمجرد حدوث الانفجار ، ستطلق الآلة الانفجار إلى الخارج تلقائيًا وبأمان ، وستجعل / تحصل على حالة آمنة جدًا للمشغل.
بالنسبة لعملية تحميل المواد ، لدينا خيارات مثل التغذية بالفراغ ، ورفع التغذية ، والتغذية السلبية بالنقل الهوائي والتغذية اليدوية لاختيار العميل.
لا زوايا ميتة.لذلك فإن التحميل والتفريغ سريعان ويمكن غسلها نظيفة ، لذلك فهي تلبي متطلبات GMP.
تم تحسين درجة الأتمتة بشكل أكبر ، والعملية بسيطة ، وبالتالي يمكن ضمان استقرار جودة المنتج بشكل فعال.تعتمد هذه الآلة على التحكم التلقائي PLC ، كل العمليات وفقًا لمتطلبات المستخدم لتعيين معلمات العملية تلقائيًا ، ويمكن طباعة جميع معلمات العملية ، والسجل الأصلي صحيح وموثوق.في الامتثال الكامل لمتطلبات GMP لإنتاج الأدوية.
من أجل ضمان الجودة المستقرة ، تم اعتماد وضع التحكم الآلي في البرمجة PLC ، ومخطط تدفق نقطة العمل مع نظام العرض الديناميكي المحوسب للتحكم في التشغيل ؛تضمن تكوينات التحكم في التشغيل الممتازة الموثوقية العالية لحركة المصنع وأن معلمات التشغيل في النظام لن تتأثر بالعوامل الاصطناعية والخارجية.مبادئ التحكم في العمليات هي كما يلي:
① بالنسبة لنقاط التحكم الحرجة ، فإننا نعتمد المكونات الكهربائية المستوردة ، ونضع العديد من التشابك والتشابك المتبادل ؛
② شاشة عرض رقمية ، التحكم في درجة حرارة المدخل والمخرج ، إنذار درجة الحرارة الزائدة ؛عرض ومراقبة وإنذار درجة الحرارة داخل قاع السوائل ؛
③ يحقق صمام التعديل النسبي تحكمًا دقيقًا في درجة الحرارة ، تصل دقته إلى ± 1 ℃ ℃
④ مؤشر الضغط التفاضلي لموزع الهواء والمرشح ؛
⑤ إطلاق آمن للضغط: يوجد مجهز بمعرض.غشاء (قناة تهوية) على الجانب ، وبمجرد أن يكون الضغط مرتفعًا بشكل مفرط داخل غرفة التجفيف ، سيتم كسر الغشاء وسيتم إطلاق الضغط العالي خارج الغرفة ؛
بالنسبة للجهاز ، يتوفر CIP و WIP ، بناءً على اختيار العميل.
إنها مناسبة بشكل خاص للمسحوق أو المواد الحبيبية ، وبسبب وقت التجفيف قصير ، والسرعة النسبية بين المواد والهواء الساخن كبيرة ، وبالتالي فهي مناسبة للمواد الحساسة للحرارة.
قدرة التجفيف عالية: نظرًا لأن المادة يتم إجراؤها عن طريق الغسيل ، والصدمات ، والتجفيف الشامل بواسطة الهواء الساخن ، وبالتالي يتم توسيع منطقة السطح المحددة ، وبالتالي فهي تقوي الكتلة ونقل الحرارة ، وقدرة التجفيف عالي.
الرطوبة النهائية التي يتم التحكم فيها بكفاءة: بشكل عام يمكن التحكم في رطوبة المادة ضمن نطاق معين ، بالإضافة إلى الإعداد الحر لوقت التجفيف ، من خلال التنسيق الموحد مع درجة حرارة المدخل والمخرج ، وأخيراً يمكن لمجفف طبقة السوائل التحكم في مؤشر الرطوبة النهائي.
المنفضة الجديدة والأصلية من نوع النبض: قلب الترشيح مصنوع من شاشة شبكية منسوجة من الفولاذ المقاوم للصدأ خصيصًا.يمتلك هذا النوع من قلب الترشيح المموج: كمية كبيرة من تهوية الهواء ، وكفاءة ترشيح عالية ، وغسل سهل ، واستبدال قوي ، وأداء جيد لمقاومة الكهرباء الساكنة ومقاومة درجات الحرارة العالية.
الحصول على معيار حماية البيئة: يعمل النظام في حالة ضغط محكم وسلبي ، مما يمنع الغبار المتطاير ؛في هذه الأثناء لا توجد زوايا ميتة للتنظيف والغسيل ، إما أنه لا يوجد تلوث متقاطع ، وبالتالي يتم التخلص من المخاطر المحتملة لتلويث بيئة العملية.
كثافة اليد العاملة المنخفضة: وفقًا للمواد المختلفة ، تم اعتماد طرق مختلفة للتغذية والتفريغ للحصول على التغذية والتفريغ التلقائي والمستمر.
مزايا المصنع في التكوين
مكونات التكوين الرئيسية للمصنع قوية في الوظائف ، ومتقدمة في التصميم ، ومتفوقة في الأداء ، وموثوقة في الجودة وما إلى ذلك. كل ذلك يضمن أن هذا المصنع لديه أداء عالي التكلفة من جميع الجوانب ، بحيث يمكن للعملاء الشراء بسعادة و استخدمه بثقة.
العمل كجزء رئيسي في خط إنتاج الجرعات الصلبة
غرفة تحبيب التكتل
خيارات
شحن المنتج بواسطة آلة الرفع.
شحن المنتج عن طريق نظام نقل الفراغ
طابعة
نظام العمل قيد التقدم
التطبيقات
صناعة المستحضرات الصيدلانية: كبسولة قرصية ، دواء سريع الذوبان ، سكر منخفض أو بدون حبيبات سكر للطب التقليدي الصيني ، حبيبات كبسولة.
المواد الغذائية: الكاكاو والقهوة ومسحوق الحليب وعصير الحبيبات والمنكهات وما إلى ذلك.
صناعات أخرى: مبيدات الآفات ، مواد الأعلاف ، الأسمدة الكيماوية ، الصباغ ، الصباغة وهلم جرا.
التجفيف: مسحوق مبلل أو مادة حبيبية ؛
الطلاء: طبقة حماية من حبوب منع الحمل ، أو تلوين ، أو إطلاق متحكم فيه ، أو غشاء رقيق ، أو طلاء حبيبات وحبوب منع الحمل.
رسم تخطيطي للتثبيت
