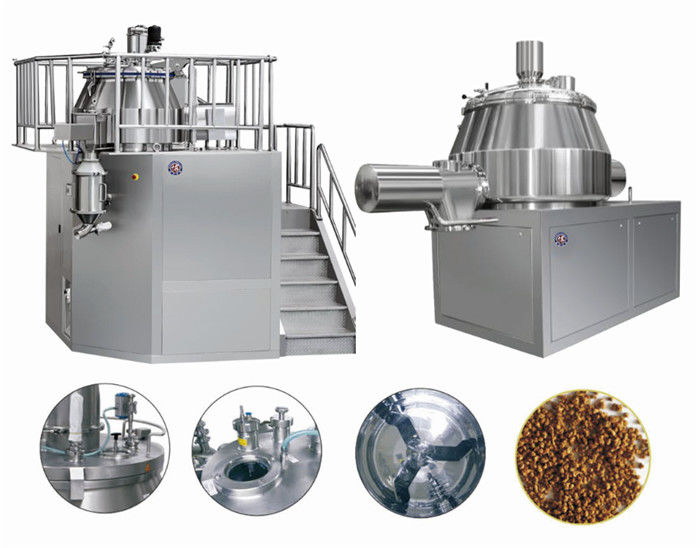

آلة تحبيب مسحوق GHL عالية السرعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | GHL |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | محبب خلط الرطوبة عالي السرعة من سلسلة GHL | مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / إلخ ؛ | خاصية: | لا بقعة معدنية |
| محرك: | ABB / سيمنز / خياطة | سعة: | حسب الطلب |
| مراقبة: | HMI وزر | المستند: | FAT / IQ / OQ / PQ |
| تسليط الضوء: | آلة تحبيب المسحوق GHL,آلة تحبيب المسحوق SUS316,آلة التحبيب بالخلاط السريع GHL |
||
منتوج وصف
GHإل سلسلة السرعه العاليه رطب مزججي المحبب (محبب خلط الرطب عالي القص)
وصف عام
إن آلة التحبيب بخلط الرطوبة عالية السرعة من سلسلة GHL هي نوع من المعدات ذات الكفاءة العالية ، وفي عملية واحدة يمكنها خلط مواد المسحوق المختلفة وتحبيبها إلى جزيئات.
إن آلة التحبيب بخلاط الرطوبة عالية السرعة GHL هي جيل جديد من المحبب يجمع بين وظائف الخلط الرطب والتحبيب.من خلال اعتماد الكثير من التقنيات الحديثة القائمة على المحبب الموجود ، فهي معدات سهلة الاستخدام.تجسد آلة التحبيب بالخلاط الرطب من سلسلة GHL تمامًا تطابقًا مثاليًا مع المنشأة والتكنولوجيا ، وتأتي بهيكل عقلاني وتشغيل مناسب ووظائف رائعة.
تفاصيل المنتج
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعي الخ |
| الوثيقة: | FAT / IQ / OQ / PQ | سعة: | حسب الطلب |
| مراقبة: | HMI وزر | محرك: | ABB / سيمنز / خياطة |
تقني المعلمات
|
المواصفات |
الحجم الكلي (L) | حجم العمل (L) | الإخراج (كجم / دفعة) | وقت العمل (دقيقة) | سرعة الخلط (دورة في الدقيقة) | سرعة القطع (دورة في الدقيقة) | قوة الخلط (kW) | قوة القطع (kW) | إنفاق الهواء المضغوط (م 3 / دقيقة) | ضغط الهواء المضغوط (Mpa) |
الوزن الميت (كلغ) |
| 5 | 5 | 3.5 | 0.8-1.8 | 7-10 | 60-600 | 1000-2900 | 1.5 | 0.75 | 0.4 | 0.4-0.6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1000-2900 | 2.2 | 0.75 | 0.4 | 0.4-0.6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4.0 | 1.5 | 0.4 | 0.4-0.6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5.5 | 2.2 | 0.4 | 0.4-0.6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4.0 | 0.6 | 0.4-0.6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4.0 | 0.6 | 0.4-0.6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7.5 | 0.6 | 0.4-0.6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0.6 | 0.4-0.6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0.6 | 0.4-0.6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0.6 | 0.4-0.6 | 3600 |
المميزات
1. تعتبر XIANDAO أن الآلة تعتمد هيكل أسطوانة أفقي ، ولا توجد زوايا ميتة ، ولا بقع معدنية ، ولا رواسب ، وهيكلها معقول.
2. عمود مانع للتسرب مملوء بالهواء للقيادة.عند غسلها يمكن تغييرها إلى ماء.
3. الحبيبات المميعة ، الحبيبات تدور حول شكل الكرة.انسيابية جيدة.
4. بالمقارنة مع العملية التقليدية ، يمكن تقليل 25٪ من المادة اللاصقة ووقت التجفيف قصير.
5. يستغرق التجفيف والخلط دقيقتين ، ويستغرق التحبيب من 1 إلى 4 دقائق.بالمقارنة مع العملية التقليدية ، تم تحسين الكفاءة 4-5 مرات.
6. يتم الانتهاء من الخلط الجاف ، الخلط الرطب والتحبيب في نفس الحاوية المغلقة.يتوافق مع متطلبات GMP.العملية برمتها لديها إجراءات صارمة وآمنة ووقائية.يمكن اعتماد نوع السترة عند الطلب.
7. تأكيد المنتجات الموحدة النهائية.
8. تتم عملية التحبيب في نظام وعاء مغلق ، خالٍ من الغبار ومتوافق مع متطلبات GMP.
9. نظام التحكم HMI و PLC ، يتم التحكم في سرعة المحرك بواسطة VFD ، ويمكن تسجيل جميع معاملات العملية.
10. يمكن توصيل الهواء المضغوط والماء بالآلة بدلاً من ذلك لضمان غسيل سريع وفعال.
11. عمود القيادة بختم تعبئة الهواء ، والذي يمكن تغييره إلى ماء عند الغسيل.بتطبيق الحبيبات المميعة ، يكون الجسيم كرويًا بالمثل ، وملمسه موحد ، وسيولته جيدة ، حيث يمكن أن يوفر المواد الحبيبية المثالية لإجراء ضغط الأقراص.
12. عندما يكون هناك فرق كبير بين العامل الرئيسي أو العامل الأساسي والعامل المساعد ، فإنه لا يزال بإمكانه تحقيق خلط موحد ، ولا توجد ظاهرة تفريغ.
تطبيق
◆ تستخدم هذه المعدات لصنع الحبيبات الرطبة في عملية إنتاج الجرعات الصلبة التي يجب أن يتم فيها حقن المادة اللاصقة. كما أنها تستخدم على نطاق واسع في الصناعات الدوائية والمواد الغذائية والصناعات الكيماوية.
◆ قمنا بتصنيع أكثر من 10 مواصفات و 150 آلة مختلفة لتلبية الاحتياجات المختلفة.ستكون هذه التجارب العملية مفيدة جدًا للعملاء.
يمكن الوصول إلى كفاءة معالجة عالية من خلال التجفيف السريع للغاية والتعامل اللطيف مع المنتج.مناسبة للدفعات من 10 و 800 لتر لكل دفعة.المزيد من أحجام الدفعات الأخرى المتاحة عند الطلب ；
العملالمبدأ:
◆ آلة التحبيب بالخلط الرطب عالية السرعة من سلسلة GHL (آلة التحبيب بالخلط الرطب عالية القص) مجهزة بحاوية مغلقة مع أدوات خلط مدفوعة من أعلى أو أسفل والتي تم تطبيقها منذ فترة طويلة من قبل صناعة الأدوية.التأثير الميكانيكي لأدوات الخلط - بغض النظر عما إذا كان على دفعات أو تشغيل مستمر - يخلق حبيبات أكثر كثافة من عملية الطبقة المميعة.
في الأصل ، تم سكب سائل التحبيب في المنتج.اليوم ، يُفضل توزيع الجرعات المحسن باستخدام فوهة الرش للحصول على المزيد من الحبيبات المتساوية.
تتميز الحبيبات بهيكل مضغوط وكثافة عالية.لديهم خصائص تدفق جيدة ويمكن الضغط عليها على النحو الأمثل.
◆ يتم خلط مواد المسحوق والمواد اللاصقة بالكامل في مواد ناعمة مبللة عن طريق مجداف الخلط السفلي للوعاء الأسطواني ، ثم يتم تقطيع المواد إلى حبيبات رطبة منتظمة بواسطة مجداف تحطيم عالي السرعة مثبت على الجانب داخل آلة تحبيب الخلاط.
القدرة على العمل |
الادوات |
ميناء التفريغ |
مخطط:
خيارات
Fخطة loor: الأحجام الكلية:
| نموذج | أ | ب | ج × د | ه | F |
| 10 | 270 | 750 | 1000 × 650 | 745 | 1350 |
| 50 | 320 | 950 | 1250 × 800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350 × 800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650 × 850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650 × 850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700 × 900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860 × 1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000 × 1050 | 1800 | 2400 |
