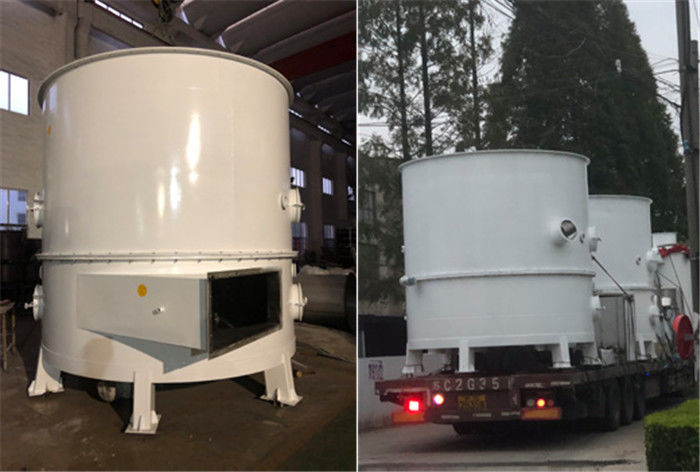

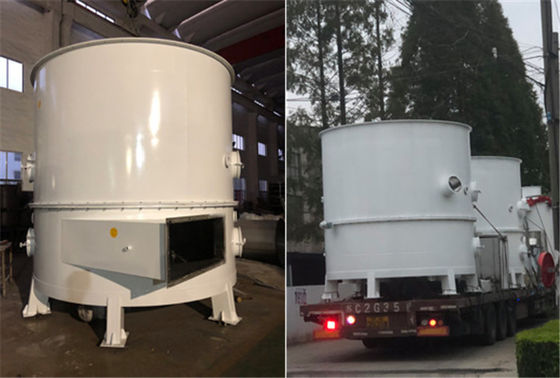

مساحة احتلال صغيرة 3.3m2 PLG مجفف لوحة مستمر

منتوج وصف

مجفف الألواح المستمر سلسلة PLG

مواصفات

تفاصيل المنتج:

تفاصيل سريعة

مجفف الألواح المستمرة من سلسلة PLG عبارة عن معدات تجفيف مستمر من النوع اللطيف ذات كفاءة عالية. يوفر هيكلها الفريد ومبدأ التشغيل مزايا الكفاءة الحرارية العالية ، والطاقة المنخفضة ، والمساحة المشغولة الأصغر ، فضلاً عن حالة التشغيل الجيدة ، لذا فهي تستخدم على نطاق واسع في عملية التجفيف الكيماويات والأدوية والكيماويات الزراعية والمواد الغذائية وما إلى ذلك ولها سمعة طيبة في مختلف الصناعات.هناك ثلاثة أنواع الضغط العادي والدورة المغلقة ونوع الفراغ أربعة مواصفات 1200 و 1500 و 2200 و 3000. بثلاثة أنواع الإنشاءات ، A (الكربون الصلب) ، B (الفولاذ المقاوم للصدأ للأجزاء الملامسة) و C (على أساس B ، أضف الفولاذ المقاوم للصدأ لأنابيب البخار ، العمود الرئيسي والدعم ، الهيكل والغطاء العلوي). 4-180 متر مربع ، الآن لدينا مئات الأوضاع ، مع أنواع مختلفة من الأجهزة المساعدة لتلبية متطلبات المنتجات المختلفة.

وصف

وصف مجفف الألواح المستمر من سلسلة PLG هو نوع من معدات التجفيف المستمر والتوصيل عالي التأثير.يحدد هيكلها الفريد ومبدأ التشغيل أنها تتمتع بمزايا الكفاءة الحرارية العالية ، والاستهلاك المنخفض للطاقة ، ومنطقة الاحتلال الصغيرة ، والتكوين البسيط ، والتشغيل والتحكم السهل بالإضافة إلى بيئة التشغيل الودية وما إلى ذلك. ويمكن استخدامها على نطاق واسع في عملية التجفيف في مجالات الصناعة الكيميائية ، صناعة الأدوية ، الأدوية ، الكيماويات الزراعية ، المواد الغذائية ، الأعلاف ، عملية المنتجات الزراعية والجانبية ، إلخ ، وتحظى بقبول جيد من قبل مختلف القطاعات في استخدامها العملي.يوجد الآن ثلاث فئات كبيرة: تسمى الضغط العادي والأنماط المغلقة والمفرغة ؛أربعة أحجام 1200 و 1500 و 2200 و 3000 وثلاثة أنواع من المواد ، وهي A (الكربون الصلب) ، B (الفولاذ المقاوم للصدأ المستخدم لتلك الأجزاء التي يتم فيها الاتصال بالمواد) و C (على أساس B لإضافة مواد الفولاذ المقاوم للصدأ من أجل أنابيب بخار ، عمود مانع ودعم ، وبطانات من الفولاذ المقاوم للصدأ لجسم الأسطوانة والغطاء العلوي).بمساحة تجفيف تتراوح من 4 إلى 180 مترًا مربعًا ، لدينا الآن مئات النماذج من سلسلة المنتجات وأنواع مختلفة من الأجهزة المساعدة المتاحة لتلبية متطلبات مواد التجفيف للعملاء.

العمل صالمبدأس

يتم تغذية المادة الرطبة إلى الطبقة الأولى من قرص التجفيف بشكل مستمر عن طريق وحدة التغذية ، ويقوم ذراع المشط مع لوح المشط بحركة دوران ، وبالتالي فإن ألواح المشط تقلب المادة باستمرار.تتحرك المادة على طول الخط الحلزوني الأسي على سطح القرص.تتحرك المادة الموجودة على قرص التجفيف الصغير إلى الهامش الخارجي ، وتنخفض إلى الحافة الخارجية لصفيحة التجفيف الكبيرة.على قرص التجفيف الكبير ، تتحرك المادة إلى الداخل وتنزل من فتحة الإسقاط المركزية إلى لوحة التجفيف الصغيرة في الطبقة التالية.يتم ترتيب صفائح التجفيف الكبيرة والصغيرة بالتناوب ، بحيث يمكن للمواد أن تتدفق عبر المجفف بالكامل.قرص التجفيف فارغ ووسيط التسخين دخل.يمكن أن يكون وسيلة التجفيف بخار مشبع أو ماء ساخن أو زيت حراري.يتم إدخال وسيط التجفيف من جانب وإخراج من جانب آخر.تسقط المادة المجففة إلى الأسفل من آخر طبقة من قرص التجفيف ، ويتم نقلها بواسطة الأمشاط إلى مخرج التفريغ.
تتسرب الرطوبة من المادة ، وتستنفد من منفذ إزالة الرطوبة الموجود في الغطاء العلوي.يتم استنفاد رطوبة مجفف الألواح من النوع الفراغي بواسطة مضخة التفريغ الموجودة على الغطاء العلوي.يمكن تعبئة المواد المفرغة مباشرة.يمكننا تحسين المواد الجافة من الجزء السفلي مباشرة إلى التعبئة.يمكننا تحسين قدرة التجفيف من خلال تجهيز سخان الزعانف ، مكثف استرداد المذيبات ، مرشح الكيس ، جهاز الخلط للمواد المجففة المرتجعة ، مروحة السحب المستحثة وغيرها من المعدات المساعدة.يمكن استعادة المذيبات الموجودة في تلك العجينة والمواد الحساسة للحرارة بسهولة ، ويمكن إجراء التحلل الحراري والتفاعل.

تنظيم سمك المواد ، وسرعة دوران العمود الرئيسي ، وعدد أذرع المشط ، ونمط وأحجام الأمشاط لتحقيق أفضل عملية تجفيف.

مخطط

المميزات من الأداء:

(1) سهولة التحكم والتطبيق الواسع
1. تنظيم سمك المواد ، وسرعة دوران العمود الرئيسي ، وعدد أذرع المشط ، ونمط وأحجام الأمشاط لتحقيق أفضل عملية تجفيف.
2. يمكن تغذية كل طبقة من لوحة التجفيف بوسائط ساخنة أو باردة بشكل فردي لتسخين أو تبريد المواد وجعل التحكم في درجة الحرارة دقيقًا وسهلاً.
3. يمكن تعديل وقت تسكين المواد بدقة.
4. اتجاه التدفق الفردي للمواد دون عودة التدفق والخلط ، والتجفيف المنتظم والجودة المستقرة ، ولا يلزم إعادة الخلط.

(2) عملية سهلة وبسيطة
1. إيقاف تشغيل المجفف بسيط للغاية
2. بعد توقف تغذية المواد ، يمكن تفريغها بسهولة من المجفف بواسطة الأمشاط.
3. يمكن إجراء التنظيف الدقيق والمراقبة داخل الجهاز من خلال نافذة عرض واسعة النطاق.

(3) انخفاض استهلاك الطاقة
1. طبقة رقيقة من المواد ، سرعة منخفضة للمحور الرئيسي ، طاقة صغيرة وطاقة مطلوبة لنظام نقل المواد.
2. تجف عن طريق إجراء الحرارة لذلك لديها كفاءة تسخين عالية واستهلاك منخفض للطاقة.

(4) بيئة تشغيل جيدة ، يمكن استرداد المذيب وتفريغ المسحوق يلبي متطلبات العادم.
1. نوع الضغط العادي: نظرًا لأن السرعة المنخفضة لتدفق الهواء داخل الجهاز والرطوبة عالية في الجزء العلوي ومنخفضة في الجزء السفلي ، فإن مسحوق الغبار لا يمكن أن يطفو على الجهاز ، لذلك لا يوجد تقريبًا مسحوق غبار في غاز الذيل الذي يتم تفريغه من منفذ التفريغ الرطب في الأعلى.
2. النوع المغلق: مجهز بجهاز استرداد المذيبات الذي يمكنه استعادة المذيب العضوي بسهولة من الغاز الحامل الرطب.يتميز جهاز استخلاص المذيبات بهيكل بسيط ومعدل استرداد مرتفع ، ويمكن استخدام النيتروجين كغاز ناقل رطب في الدورة المغلقة لأولئك المعرضين للحرق والانفجار والأكسدة والمواد السامة من أجل التشغيل الآمن.مناسب بشكل خاص لتجفيف المواد القابلة للاشتعال والانفجار والسامة.
3. نوع الفراغ: إذا كان مجفف الألواح يعمل تحت حالة الفراغ ، فهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.

(5) سهل التركيب ومنطقة احتلال صغيرة.
1. نظرًا لأن المجفف بالكامل للتوصيل ، فمن السهل جدًا تركيبه وتثبيته في الموقع فقط عن طريق الرفع.
2. حيث يتم ترتيب لوحات التجفيف بواسطة طبقات وتركيبها عموديًا ، فإنها تأخذ مساحة احتلال صغيرة على الرغم من أن مساحة التجفيف كبيرة.

مجال التطبيق الرئيسي اللوحة / الدرج مجفف

التجفيف والانحلال الحراري والتبريد والتسامي

1. المنتجات الكيماوية العضوية

راتينج بولي كلوريد الفينيل ، راتينج بولي تترافلورو إيثيلين ، حمض الألوماليك ، أنثراكينون ، نيتروانثراكينون ، ب-أمينو فينول ، ميلامين ، حمض السيانوريك ، حمض أميني بنزين سلفونيك ، مضاد للأكسدة 168 ، نافثول مثل ، ملح حامض دهني ، أنيلين ، باف نيتروانيلين ، بارينيلين ، ديبولينيلين الكالسيوم الحمضي ، ثلاثة إيثيلين ديامين ، كبريتات بنزين الصوديوم ، حمض الفثاليك ، ثنائي ميثيل إستر حمض السلفونيك الصوديوم ، الثيوريا ، محلول الزيت صبغة الأنيلين السوداء ، الأصباغ السوداء الحمضية وغيرها من المواد الخام الكيميائية العضوية والمواد الوسيطة.

2.انا لاالمنتجات الكيماوية العضوية
كربونات الكالسيوم الخفيفة ، كربونات الكالسيوم النشطة ، كربونات الكالسيوم النانوية ، كربونات المغنيسيوم ، هيدروكسيد الألومنيوم ، أسود الجير ، كربونات السترونتيوم ، كربونات الباريوم ، كربونات البوتاسيوم ، الليثوبون ، مسحوق التأمين ، كبريتات الباريوم ، كبريتات البوتاسيوم ، محفز كروي ، هيدروكسيد المغنيسيوم ، النحاس كبريتات ، كبريتات النيكل ، كبريتات النيكل ، حمض أميني نيكل ، موليبدات الصوديوم ، كلوريد الصوديوم ، كريوليت ، أكسيد الحديد الأحمر ، هيدروكسيد الليثيوم ، هيدروكسيد النيكل ، أكسيد الزركونيوم الهيدروجين ، فوسفات الكالسيوم ، الكبريت وما إلى ذلك.

3. الدواء و طعام
أمبيسيلين بنسلين ، دينغ يان ، فينيل جليسين ليفوروتاتوري ووسائط ، سيفوتاكسيم ، سيفوتاكسيم تريازين ، أنجين ، سيميتيدين ، فيتامين ب 12 ، فيتامين سي ، ملح تعاطي المخدرات وهيدروكسيد الألومنيوم الطبي ، سيليكات المغنيسيوم الطبية الجزئية ، كافيين ، شاي ، خلاصة الزهور ، الجنكة بيلوبا مسحوق ، نشا ، مواد خام جرثومية الذرة ، وسيطة صيدلانية.

4. تغذية و سماد

كربونات البوتاسيوم ، سماد البوتاس ، علف البروتين ، علف الأوريوميسين ، الميسيليوم ، نخالة القمح ، الليس ، الغذاء ، البذور ، مبيدات الأعشاب ، السليلوز ، فوسفات هيدروجين الكالسيوم للأعلاف.

ميزات التكنولوجيا:
1. لوحة تجفيف
(1).ضغط التصميم: عام 0.4 ميجا باسكال ، كحد أقصى.يمكن أن تصل إلى 1.6 ميجا باسكال.
(2).ضغط العمل: عام أقل من 0.4 ميجا باسكال ، والحد الأقصى.يمكن أن تصل إلى 1.6 ميجا باسكال.
(3).وسط التسخين: بخار ، ماء ساخن ، زيت.عندما تكون درجة حرارة ألواح التجفيف 100 ℃ ، يمكن استخدام الماء الساخن ؛عندما 100 ℃ ~ 150 ℃ ، سيكون بخار الماء المشبع ≤ 0.4Mpa أو بخار الغاز ، وعندما 150 ℃ ~ 320 ℃ ، سيكون النفط.
2. نظام نقل المواد
(1).ثورة العمود الرئيسي: 1 ~ 10 دورة في الدقيقة ، تنظيم الكهرومغناطيسية أو التردد غير المتدرج.
(2).ذراع المسلفة: يوجد ذراع من 2 إلى 8 قطع يتم تثبيتها على العمود الرئيسي في كل طبقة.
(3).شفرة هارو: مقسمة على أذرع المشط ، تطفو مع سطح اللوحة للحفاظ على الاتصال.هناك أنواع مختلفة.
(4).الأسطوانة: بالنسبة للمنتجات التي تتكتل بسهولة ، أو مع متطلبات الطحن ، يمكن تعزيز عملية نقل الحرارة والتجفيف عن طريق وضع الأسطوانة (الأسطوانات) في المكان (الأماكن) المناسبة.
3. شل
ثلاثة أنواع للخيار: ضغط عادي ، محكم الغلق وفراغ
(1).الضغط الطبيعي: قشرة أسطوانية أو ثمانية أنواع موشورية ، بجسم كامل وبنية منقسمة.يمكن أن تكون الأنابيب الرئيسية لمداخل ومخارج وسط التسخين داخل الغلاف أو خارج الغلاف.
(2).مختومة: قذيفة أسطوانية ، يمكن أن تتحمل الضغط الداخلي لـ 5KPa ، قد تكون القنوات الرئيسية لمدخل ومخرج وسائط التسخين داخل الغلاف أو خارجه.
(3).فراغ: قذيفة أسطوانية ، يمكن أن تتحمل الضغط الخارجي -0.096MPa.القنوات الرئيسية للمدخل والمخرج موجودة داخل الصدفة.
4. سخان الهواء:
عادي يستخدم مع تطبيق مروحة السحب ، في حالة دخول الهواء الرطب ، لزيادة كفاءة التجفيف.
