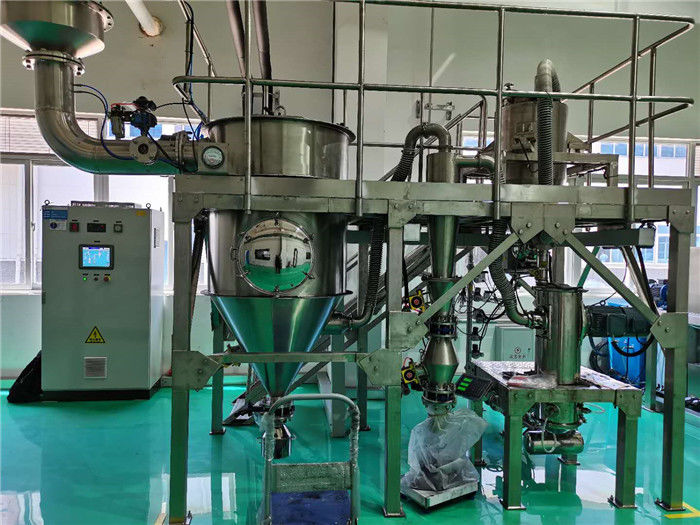

آلة مطحنة نفاثة SGS عالية التكاثر 300 كجم QLM
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | QLM |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | آلة الطاحونة النفاثة | تطبيق: | مواد غذائية / دوائية |
|---|---|---|---|
| محرك: | خياطة ABB SIEMENS | سعة: | 30 ~ 300 كجم |
| مزود الطاقة: | حسب الطلب | المستند: | FAT / IQ / OQ / PQ |
| MOC: | SUS316 / SUS304 / ، إلخ | العلامة التجارية: | شيانداو |
| إبراز: | آلة طاحونة نفاثة 300 كجم,آلة طاحونة نفاثة QLM,آلة طحن طعام 0.7MPa |
||
منتوج وصف
مطحنة نفاثة من سلسلة QLM
تطبيق:
خام غير معدني ، مواد إلكترونية ، صناعة كيميائية ، مادة جديدة ، مادة كاشطة ، مقاومة للصهر ، أرض نادرة ، سيراميك ، مسحوق معدني ، حبر ، مبيدات حشرية ، دواء.
تفاصيل المنتج
| تطبيق: | مواد غذائية / أدوية | محرك: | خياطة ABB SIEMENS |
| مزود الطاقة: | حسب الطلب | سعة: | 30 ~ 300 كجم |
| الوثيقة: | FAT / IQ / OQ / PQ | MOC: | SUS316 / SUS304 / ، إلخ |
المبدأ
يتم تسريع الهواء المضغوط إلى تدفق هواء أسرع من الصوت من خلال فوهة لافال ، ثم يتم حقنه في منطقة التكسير لتسييل المادة (يتوسع تدفق الهواء ليصبح طبقة مميعة ويطفو ويغلي ويصطدم مع بعضها البعض) ، لذلك كل جسيم لديه نفس حالة الحركة.في منطقة التفتيت ، تتصادم الجسيمات المتسارعة مع بعضها البعض عند تقاطع الفتحات.يتم نقل المواد المكسرة إلى منطقة التصنيف عن طريق التيار الصاعد ، ويتم فحص المسحوق الناعم الذي يلبي متطلبات حجم الجسيمات بواسطة عجلة التصنيف المرتبة أفقيًا ، ويتم إرجاع المسحوق الخشن الذي يفشل في تلبية متطلبات حجم الجسيمات إلى منطقة الطحن لمزيد من طحن.يتم جمع المسحوق الناعم المؤهل في فاصل الإعصار عالي الكفاءة جنبًا إلى جنب مع تدفق الهواء ، ويتم ترشيح الغاز المحتوي على الغبار وتنقيته بواسطة مجمع الغبار ثم تصريفه في الغلاف الجوي.
المواصفات الفنية
| نموذج | QLM-I | QLM-1.5 | QLM-II | QLM-III | QLM-3.5 | QLM-IV | QLM-V |
| حجم التغذية مم | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| حجم المنتج ميكرومتر | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| مؤشر القدره | 0.024 | 0.075 | 0.16 | 0.4 | 0.5 | 1 | 3.5 |
| رقم الفوهة | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| حجم المضيف سم | φ16X50 | φ25X80 | φ35X160 | φ41X200 | φ52X280 | φ70x260 | φ102X568 |
| منطقة التصفية م 2 | 3 | 10 | 16-20 | 26-42 | 42-47 | 47-60 | 170 |
| تصنيف قوة محرك العجلة kw | 1.1 | 3 | 4 | 5.5 | 7.5 | 15 (11) | 15 (11) × 3 |
| أقصى سرعة rpm | 18000 | 12000 | 8000 | 6000 | 6000 | 4000 | 4 (5) آلاف |
| ضغط ضاغط الهواء≥ MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| كمية هواء ضاغط الهواء m3 / min | 3 | 6 | 10 | 20 | 20 | 40 | 120 (100) |
| قوة مروحة الضغط العالي kw | 2.2 | 2.2 | 4 | 7.5 | 7.5 | 18.5 | 45 (55) |
| قوة طاحونة نفاثة kw | 3.3 | 9 | 10 | 15 | 18 | 35 | 108 (65) |
| مساحة التشغيل القياسية (م) | 2 × 2 × 2 | 4 × 2 × 4 | 6 × 3 × 6 | 7 × 4 × 6 | 7 × 4 × 6 | 9 × 4 × 9 | 18 × 12 × 11 |
ملاحظة: قوة الطاحونة النفاثة لا تشمل ضاغط الهواء ؛استهلاك الطاقة (كيلوواط ساعة) = الطاقة × 0.7.
Fالميزات:
تركيز توزيع حجم الجسيمات: لا توجد ظاهرة سحق مفرط و "خالية من الحجم الزائد"
عملية مستقرة بعد بدء التشغيل ، وعائد مرتفع ، ومنتجات مؤهلة من كمية صغيرة من المواد الخام
◇ تشغيل مستقر وقابلية استنساخ عالية (تعني قابلية التكاثر العالية أنها مستقرة ويمكن أن تحافظ على نفس الدقة في كل مرة) والموثوقية ؛الجودة العسكرية ودائمة.
◇ صفاء: D97: 3-100 ميكرومتر ؛الإنتاج التسلسلي: 2-5000 كجم / ساعة
◇ إيقاف تشغيل تلقائي بمفتاح واحد (شاشة تعمل باللمس اختيارية) أو برنامج تلقائي أو تحكم يدوي
◇ عالمية جيدة: مواد مختلفة ناعمة وصلبة وخفيفة وثقيلة ؛مورفولوجيا الجسيمات الجيدة ولا تجر
◇ لا يحتاج المحرك الرئيسي إلى استكمال الهواء الخارجي أو امتصاص الرطوبة ، ومجال التدفق مستقر والجودة موحدة
◇ تحتاج فقط إلى فتح نافذة مراقبة زجاج شبكي لغرفة الطحن لتغيير الفوهة: مريحة وسريعة
يمر الغاز المضغوط النظيف فقط عبر الفوهة ، لذلك لن تتأثر جودة المنتج إذا كان التآكل خفيفًا جدًا
◇ لا توجد زاوية ميتة للمواد المتراكمة في الجزء السفلي من الماكينة الرئيسية ، ويتم التنظيف ؛جهاز التفريغ السريع للخلف
◇ يرتبط المحرك مباشرة بعجلة التصنيف (بناء بسيط ؛ صيانة سهلة ؛ دوران مستقر) تصميم خاص يمنع المواد من اختراق المحامل
سلوك تشغيل مستقر يضمن أفضل ثبات ممكن للدقة وعائد النعومة
◇ تنتج المطاحن النفاثة من سلسلة QLM منتجات نهائية بتوزيعات قريبة لحجم الجسيمات وحدود دقيقة للحجم العلوي.
◇ إن المطاحن النفاثة من سلسلة QLM منخفضة التآكل للغاية أثناء التشغيل ويمكن استخدامها للمواد ذات الصلابة التي تصل إلى 9.5 من Moh.
