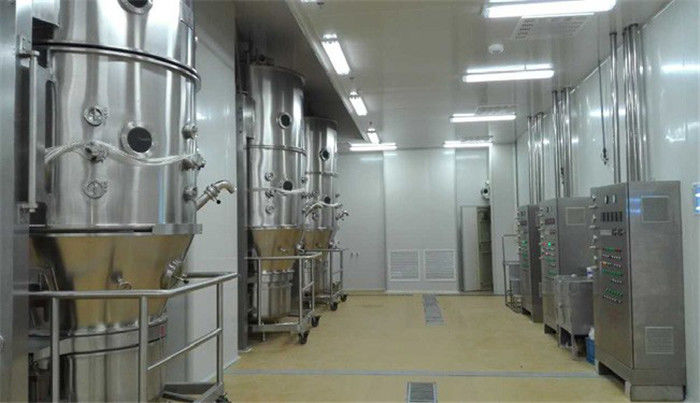

آلة مجفف السرير السائل FG

FG (مجفف السرير السائل) (مجفف FBD) / آلة تجفيف سرير السوائل الصيدلانية العمودية ( تجفيف طبقة السوائل آلة )

وصف عام

يمكن استخدام التجفيف بالطبقة المميعة في صناعة معالجة المسحوق بأكملها.في صناعة المستحضرات الصيدلانية ، حلت هذه الطريقة المبتكرة محل تجفيف الصينية الذي يستغرق وقتًا طويلاً: عملية التجفيف مع التجفيف بالطبقة المميعة تقلل من وقت التجفيف في فرن التجفيف بحوالي عشرين مرة.بالإضافة إلى ذلك ، يوفر تجفيف الطبقة المميعة ظروف تجفيف متحكم بها وموحدة مقارنة بالتجفيف غير المتكافئ في الصواني.

تفاصيل المنتج:

المعايير الفنية

ملاحظات:

درجة الحرارة: قابل للتعديل من درجة حرارة محيطة إلى 120 درجة مئوية ؛

معدل التحصيل:> 99٪

وقت العملية: 15 ~ 30 دقيقة (يعتمد على المادة)

محتوى المنتج النهائي: ~ 0.2٪

الضوضاء: ≤ 75 ديسيبل

المبدأ:

يتم ترشيح الهواء النقي بواسطة مرشحين أو ثلاثة ثم يدخل نظام التسخين للتدفئة.بعد التسخين ، يدخل الهواء الساخن إلى غرفة التجفيف ويفجر المواد الموجودة في وعاء FBD ويسمح للمواد في ظروف التسييل.خلال هذه الفترة ، يتم تجفيف المادة.عندما يستخدم العملاء الماكينة ، يمكنهم ضبط الإجراء والمعلمات وفقًا لمتطلبات العملية ، ثم بدء تشغيل الماكينة.

يتم استخدام مجفف السوائل FG-B ومجفف سرير السوائل المقاوم للصدمات FBG 2 بار بشكل شائع لتجفيف المسحوق والجزيئات في الصناعات الدوائية والغذائية والأعلاف والصناعات الكيماوية.الطبقة المميعة عبارة عن طبقة من الجسيمات الصلبة مع تيار من الهواء يمر لأعلى عبر الجسيمات بمعدل كبير بما يكفي لتحريكها.عندما ينتقل الهواء عبر طبقة الجسيمات ، تتصرف الجسيمات مثل الماء المغلي.تخلق الحركة النشطة إمكانية تحسين الخلط وتنتج خاصية متساوية الحرارة.في طبقة مميعة فقاعية ، لا يوجد تدرج في درجة الحرارة داخل كتلة الجسيمات المميعة.نظرًا لأنه يمكن ضبط درجة حرارة الهواء وحجمه بدقة ، فإن العملية تحقق نقلًا سريعًا للحرارة مما يجعلها فعالة للغاية ، لكنها لطيفة على المنتج.

هيكل النبات:

1. INLET AHU

يتكون مدخل AHU من مرشح أساسي (G4) ، مرشح آخر (F8) ، مرشح عالي الكفاءة (H13) وسخان مع تحكم دقيق في درجة الحرارة.إن تدفق الهواء الداخل وسرعته وضغطه متغير ويمكن التحكم فيهما.بالنسبة للسخان ، يمكن أن يكون مشعاع بخار وسخان كهربائي وفرن غاز وما إلى ذلك.

2. هيكل الجسم الرئيسي

يتكون هيكل الجسم الرئيسي من وعاء سفلي ، ووعاء منتج متحرك مع عربة ، وحجرة مميعة ، وغرفة تمدد / مبيت مرشح.الوعاء السفلي وحاوية المنتج والحجرة المميعة عبارة عن حشية سيليكون قابلة للنفخ مختومة بجهاز استشعار فحص الهواء المضغوط لضمان الإغلاق الموثوق.

3. مرشح المنتج

مرشح الكيس المزدوج الهيكل المكون من قطعتين (في حالة الطلب ، يتوفر فلتر الفولاذ المقاوم للصدأ) عبارة عن حشية سيليكون قابلة للنفخ محكمة الغلق بين الأسطح الداخلية لغرفة التمدد مع مستشعر فحص الهواء المضغوط لضمان الإغلاق الموثوق.يتم تثبيت مستشعر الغبار على أنابيب العادم ومتشابك من نظام التحكم لتأمين سلامة المنتج أثناء مرحلة المعالجة.

4. العادم AHU

مرشح جمع غبار العادم مصمم صديق للبيئة.

خاصية :

هيكل طبقة التميع مستدير لتجنب الزاوية الميتة.يوجد داخل القادوس جهاز تقليب من أجل تجنب تكتل المواد الخام وتشكيل قناة التدفق.يتم تفريغ الحبيبات بطريقة التقليب.إنها مريحة للغاية وممتلئة.يمكن تصميم نظام التفريغ حسب الطلب.

يتم تشغيله في ظروف الضغط السلبي والختم.يتم تنقية الهواء.لذلك فهي سهلة التشغيل ومريحة للتنظيف.إنها معدات مثالية تتوافق مع متطلبات GMP.

بالنسبة لمتغيرات العملية ، تحبيب الرذاذ أو التكتل بالرش أو الطلاء بالرش ، تجدر الإشارة إلى أن الرطوبة لا تحتاج فقط إلى التبخر حتى تصل إلى قيمة متبقية محددة ، ولكن أيضًا يحدث التجفيف أثناء عملية الرش بأكملها.يمكن أن تؤدي درجات حرارة الهواء الداخل المرتفعة جدًا إلى عدم كفاية الجسور السائلة أو الهياكل الحبيبية غير المستقرة أو الأغشية غير المتجانسة.

طبقة السوائل لتحقيق انتقال حرارة سريع للوسط.

التطبيقات:

تستخدم الآلة بشكل أساسي لتجفيف المسحوق أو الحبيبات من الأدوية والمواد الغذائية والكيميائية وبعض الصناعات الأخرى.

العناصر الاختيارية:

1. انفجار مسحوق 2 بار و 10 بار

يمكن اختيار تصميم مقاوم للانفجار بالمسحوق 2bar و 10bar لضمان سلامة المشغل والمعدات والبيئة مع جهاز تأريض موثوق.

2. المنتج يشحن بواسطة آلة الرفع

شحن المنتج بواسطة آلة نقل الفراغ 3. هيكل من خلال الجدار للآلة عند الطلب

مخطط تدفق العملية

سرير سائل جافإيه للأدوية
