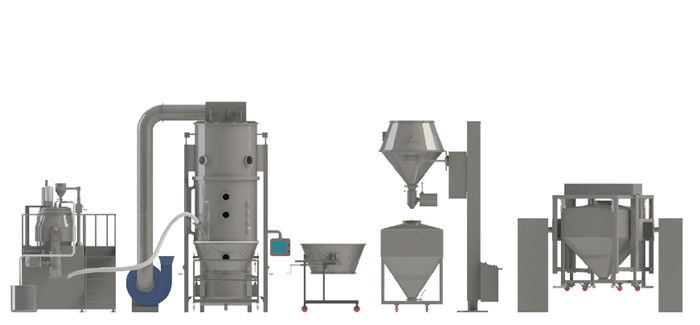

خط الإنتاج الأوتوماتيكي LGX

خط إنتاج الجرعات الصلبة من سلسلة LGX

تفاصيل المنتج

تدفق عملية الإنتاج لخط إنتاج الجرعات الصلبة المصمم حديثًا

وصف

تتخصص شركة Jiangsu XIANDAO Drying Sci-Tech Co. ، Ltd. في معدات التحبيب والمجفف والتحضير الصلب وما إلى ذلك.بالاقتران مع خصائص عملية إنتاج تحضير المواد الصلبة المحلية ، تصمم شركتنا النوع الجديد من خط إنتاج الجرعات الصلبة وفقًا لخصائص إنتاج التحضير المحلي الصلب.

في الوقت الحاضر ، إنها عملية التشغيل عبر الإنترنت من النوع الجديد التي تجمع بشكل فعال بين التحبيب الرطب ومعالجة الحبيبات الرطبة وتجفيف طبقة السوائل ومعالجة الحبيبات الجافة ونقل المواد والخلط وما إلى ذلك.يتم تطبيقه لإنتاج الحبيبات والتقدم في مرحلة ما قبل الإنتاج للقرص ، الكبسولة ، إلخ.

يتكون تدفق العملية من آلة التحبيب بالخلط الرطب عالية السرعة ، والمطحنة الرطبة ، ومجفف قاع السوائل ، والمطحنة الجافة ، والمنخل الاهتزازي ، والخلاط ، والمغذي الفراغي ، ورافع الأدوية وما إلى ذلك.

يهدف إلى تحسين الإنتاجية وتقليل العمالة وضمان الإغلاق الجيد وتقليل روابط التلوث المحتملة وتحقيق خلو من الغبار أثناء عملية الإنتاج.

المعايير الفنية:


النطاق الرئيسي للتطبيقات:

التحبيب والطلاء الدوائي.التحبيب: حبيبات الأقراص ، حبيبات الحبيبات ، حبيبات الكبسولات.الطلاء: طبقة واقية من الحبيبات والحبوب ، تحضير اللون بطيء الإطلاق ، فيلم ، طلاء معوي.تحبيب وطلاء الطعام.سكر مقلي ، قهوة ، مسحوق كاكاو ، عصير بودرة زبدة ، أحماض أمينية ، توابل ، أطعمة منتفخة.مبيدات ، أصباغ ، صبغات ، تحبيب.مواد المسحوق الجاف والحبيبات والكتل.

ملاحظات:

• هذا النوع من الآلات مصنوع على أساس التصميم المخصص.لا يتم توفير جميع الميزات مع كل التصميمات.يجب إجراء التكوينات الحقيقية وفقًا للعقود أو الاتفاقيات الموقعة.
• المواد المستخدمة في تصنيع الآلة يمكن أن تكون AISI304 ، 316L وما إلى ذلك.ذلك يعتمد على طلب الزبون.
• بالنسبة لطريقة التسخين ، يمكن أن يكون البخار والكهرباء وفرن الغاز وما إلى ذلك.
• تم تصميم PLC لضمان التحكم التلقائي الكامل.يتم تنفيذ جميع العمليات تلقائيًا وفقًا للمعايير المحددة من قبل المستخدمين ؛في غضون ذلك ، يمكن طباعة معلمات العملية وتكون سجلات البيانات الأصلية موثوقة بصدق.

تدفق عملية الإنتاج لخط إنتاج الجرعات الصلبة المصمم حديثًا


بعد الوزن ، يتم استنشاق المواد إلى آلة التحبيب بالخلط الرطب عالية السرعة من خلال وحدة التغذية الفراغية ، وفي نفس الوقت ، يتم تفتيت المادة اللاصقة من خزان إضافة السائل بالضغط إلى محبب الخلط عالي السرعة بواسطة مسدس الرش بالضغط ، ثم يمزج مع مسحوق ناعم ويصبح مواد لينة.بفعل قوة سكين القطع ، تصبح المادة الناعمة حبيبات مبللة.من خلال المطحنة الرطبة ، ستصبح الحبيبات الرطبة موحدة. تدخل الحبيبات الرطبة المنتظمة إلى مجفف قاع السوائل العمودي ليتم تجفيفها بواسطة الضغط السلبي الفراغي. سوف يتم تفريغ الحبيبات المجففة بواسطة مفرغ الفراغ.سيتم تحديد حجم الحبيبات المجففة من خلال المطحنة الجافة.بعد ذلك ، سوف تدخل الحبيبات المؤهلة والمجففة إلى خلاط النطاط للخلط العام بواسطة مفرغ الفراغ ، ثم يمكنهم متابعة العمليات الأخرى.

بعد الوزن ، يتم استنشاق المواد إلى آلة التحبيب بالخلط الرطب عالية السرعة من خلال وحدة التغذية الفراغية ، وفي نفس الوقت ، يتم تفتيت المادة اللاصقة من خزان إضافة السائل بالضغط إلى محبب الخلط عالي السرعة بواسطة مسدس الرش بالضغط ، ثم يمزج مع مسحوق ناعم ويصبح مواد لينة.بفعل قوة سكين القطع ، تصبح المادة الناعمة حبيبات مبللة.من خلال الطاحونة الرطبة ، ستصبح الحبيبات الرطبة موحدة ، وتدخل الحبيبات الرطبة المنتظمة إلى مجفف قاع السوائل الرأسي ليتم تجفيفها بواسطة الضغط السلبي الفراغي ، وسوف يتم تفريغ الحبيبات المجففة بواسطة رافعة النطاط.سيتم تحديد حجم الحبيبات المجففة من خلال المطحنة الجافة.بعد ذلك ، سوف تدخل الحبيبات المؤهلة والمجففة إلى خلاط النطاط للخلط العام بواسطة مفرغ الفراغ ، ثم يمكنهم متابعة العمليات الأخرى.

بعد الوزن ، يتم استنشاق المواد في آلة التحبيب بالخلط الرطب عالية السرعة من خلال وحدة التغذية الفراغية ، وفي نفس الوقت ، يتم تفتيت المادة اللاصقة من خزان إضافة السائل إلى محبب الخلط عالي السرعة بواسطة مسدس الرش بالضغط ، ثم يمزج مع مسحوق ناعم ويصبح ناعمًا مواد.بفعل قوة سكين القطع ، تصبح المادة الناعمة حبيبات مبللة.من خلال المحبب المتمايل ، ستصبح الحبيبات الرطبة موحدة ، وتدخل الحبيبات الرطبة الموحدة إلى المجفف حتى تجف بواسطة الضغط السلبي الفراغي ، وسوف يتم تفريغ الحبيبات الجافة بواسطة مفرغ الفراغ.سيتم تحديد حجم الحبيبات المجففة من خلال المطحنة الجافة.بعد ذلك ، ستدخل الحبيبات المجففة المؤهلة إلى خلاط النطاط للخلط العام بواسطة مفرغ الفراغ ، ثم يمكنهم متابعة العمليات الأخرى.(هذه العملية مناسبة لمعالجة المواد الخام ذات اللزوجة العالية.)

تقدم XIANDAO لك خدمة التكنولوجيا المتقدمة

1. URS (معايير متطلبات المستخدم)
يضع العملاء متطلبات على الأداء والتكنولوجيا والاستخدام والخدمة للمنتجات ، والتي يجب تحديدها في العقد الذي أكده كل من الشركة المصنعة والمشتري.


II.مؤهل التصميم DQ
يؤكد المستخدم ما إذا كانت المعدات المختارة من قبل الشركة المصنعة تفي بالمتطلبات القياسية "لمعايير إدارة جودة إنتاج الأدوية" ومعايير المنتج وطلبات المستخدم الأخرى.


ثالثا.FAT (اختبارات قبول المصنع)
لضمان توافق جميع مؤشرات المعدات مع متطلبات العميل ، بعد الانتهاء من المعدات ولكن قبل الشحن ، يجب على المصنع إجراء فحص محدد على أداء المعدات والبيانات الفنية والتكوين.بعد الاختبار ، يجب على العميل التوقيع على "سجل قبول اختبار المصنع".

رابعا.SAT (اختبارات قبول الموقع)
يجب أن يأخذ المصنعون SAT في قاعدة موقع العميل بناءً على متطلبات العقد.إذا كان من الممكن نقل SAT في موقع الشركة المصنعة ، بعد انتهاء العميل من التكليف والتأكيد ، يجب على الشركة المصنعة أن تقوم بالحزم والنقل وفقًا لمتطلبات العقد.


V. IQ (تأهيل التثبيت)
تحقق من جميع أنواع الأنظمة الخاصة بالجهاز بعد التثبيت وكذلك التحقق من المستندات المتعلقة بالجهاز.


السادس.OQ (المؤهل التشغيلي)
جميع أنواع اختبارات التشغيل للتأكد من أن الجهاز أو الجهاز يلبي متطلبات الإعداد والتوثيق.


سابعا.PQ (مؤهل الأداء)
اختبار الإنتاج التجريبي لإثبات أن المعدات أو الأنظمة المتعلقة بالمعدات تفي بمتطلبات الإعداد والوثائق.خط إنتاج الجرعات الصلبة المصمم حديثًا.

ميزة خط إنتاج الجرعات الصلبة

1. في تكنولوجيا التحبيب والتجفيف التقليدية ، يتم وضع كل جهاز في غرف منفصلة ، وبالتالي تنتقل المواد بين غرف التنقية المختلفة ، والتي لا يمكنها تجنب ظاهرة التلوث الثانوي.بينما يعتمد خط إنتاج الجرعات الصلبة المصمم حديثًا طريقة النقل المحكم ، مما يضمن اكتمال التحبيب والتجفيف في نفس غرفة التنقية ، مما قد يتجنب التلوث الثانوي ويجعل عملية التحبيب والتجفيف أكثر علمية ومعقولة ، بالإضافة إلى ذلك ، يقلل من المساحة التي تغطيها المعدات ويجعل العملية تلبي متطلبات GMP بشكل أفضل.

2. تأخذ هذه الآلة في الاعتبار التوافق بين الأنظمة.يمكن للمستخدمين تعديل المعدات المقابلة وفقًا للقدرة الفعلية للعميل وأشكال الجرعات لجعل عملية الإنتاج تحقق التخصيص الأمثل ، وذلك لضمان استمرارية واستقرار الإنتاج.

3. يمكن للمستخدم تخزين وتجميع وطباعة البيانات الفنية لنظام التحبيب الرطب ونظام التجفيف المميع بشكل منفصل من خلال HMI.يمكن للمستخدم أيضًا التحكم في إعداد المعلمات ومراقبة عدة مجموعات من المعدات من خلال خزانة التحكم ، بالإضافة إلى ذلك ، يمكن ضبط جميع المعلمات وتعديلها ، ويمكن للمستخدم تعيين كلمة مرور متعددة المستويات من خلال المستوى المقابل.يمكن أن تعكس القائمة الرئيسية لنظام التحكم حالة العمل وإحصائيات البيانات في الوقت الفعلي وتعكس حالات فشل المعدات عن طريق نظام التشخيص الذاتي للخطأ وسجلات الإنذار ، مما يجعل عملية الإنتاج تلقائية بالكامل ، ويضمن استقرار العملية.

4. الآلة قادرة على التباهي بشكل كامل بمزايا المحبب الرطب وآلة التحبيب المميعة.إلى جانب ذلك ، يمكن أن يضمن هذا المزيج إنتاجية عالية من الحبوب.

5. آلة التغذية بالفراغ ورافع الأدوية لديها قدرة إنتاج أوتوماتيكية عالية ، والتي قد تحدث عملية يدوية تقليدية ، وبالتالي تقلل من كثافة اليد العاملة وتلوث الغبار.

6. يمكننا تكوين التنظيف في الموضع في العديد من النقاط المختلفة وفقًا لمتطلبات المستخدم ، مما يجعل CIP أكثر موثوقية.

أوصاف العملية

1. تغذية الفراغ (مسحوق) ، إضافة المادة اللاصقة إلى خلاط المحبب الرطب.

2. آلة التحبيب في الخلاط الرطب تكمل الخلط الجاف ، الخلط الرطب ، التحبيب التحضير.

3. مطحنة رطبة للتحبيب الرطب (للطب الغربي) ، أو بواسطة المحبب الاهتزازي (للطب الصيني).

4. امتصاص الحبيبات المبللة في مجفف التميع العمودي بتأثير الضغط السلبي.

5. التجفيف في مجفف التميع العمودي.

6. نقل الحبيبات المجففة إلى خزان ثابت بطريقة التفريغ الفراغي.

7. التحبيب الجاف للمنتج في الخزان.

8. تفريغ الحبيبات الجافة النهائية في الخزان القياسي.

9. نقل الخزان القياسي إلى غرفة الخلط بواسطة عربة.

10. عبر التغذية بالفراغ ، قم بنقل الحبيبات الجافة النهائية إلى خلاط القادوس.

ملاحظة: يمكن أن تعمل المعدات المذكورة أعلاه في الخط ، كما يمكن استخدامها بشكل منفصل.
