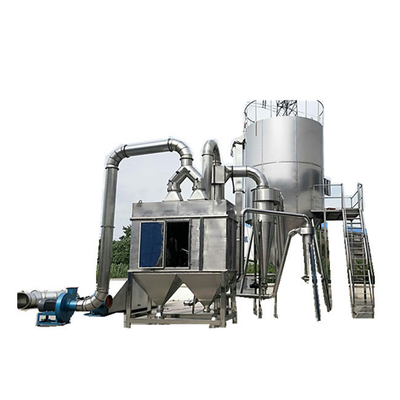

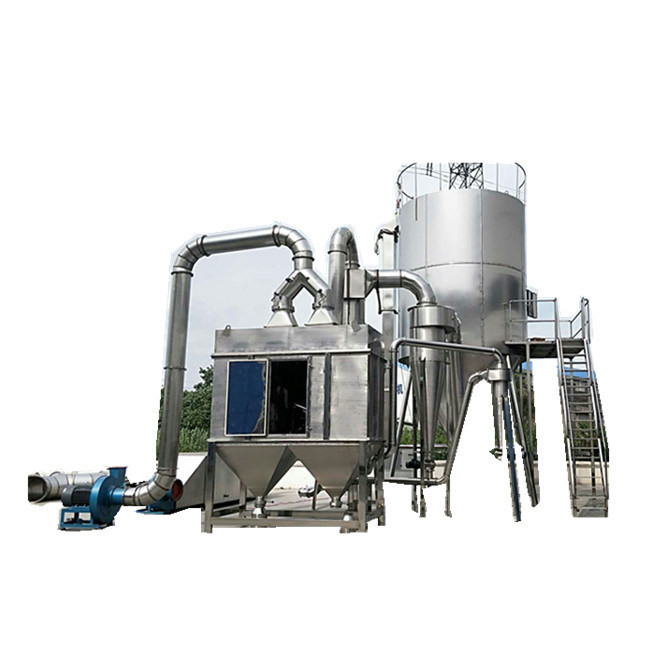

مقياس الطيار 10 كجم / ساعة آلة التجفيف بالرش دورة مغلقة

منتوج وصف

مجفف الرش ذو الدورة المغلقة من سلسلة BYP



وصف عام



يعمل هذا المصنع في بيئة مغلقة ، والتي تحتاج إلى التجفيف في جو غاز خامل ، مملوء بالنيتروجين بشكل عام.يستخدم نظام التجفيف بالرش بالدورة المغلقة بشكل أساسي للمنتجات التي تحتوي على الكحول والمذيبات القابلة للاشتعال والانفجار في الملاط ، أو المنتجات التي تتأكسد بسهولة ولا يمكن كشفها في الهواء.عن طريق ملء غاز خامل مثل النيتروجين ، يمكن أن يمنع المنتج من الاتصال بالهواء.المنتج الذي ينتجه هذا المصنع لديه تناسق جيد وسيولة جيدة ، ويمكن أن ينتج مواد كروية.وبالتالي فإن المصنع أكثر ملاءمة للسيراميك عالي الدقة (مثل كربيد التنجستن ونتريد السيليكون والنانو سيراميك) ، وكربيد الأسمنت مثل مسحوق كربيد التنجستن ، والوسائط الصيدلانية وما إلى ذلك.



تفاصيل المنتج

مواد:	SUS316 / SUS304 / CARBON STEEL ، إلخ	مصدر التدفئة:	بخار / كهربائي / غاز طبيعي / ديزل / الخ.
الاهلية:	10-10000 كجم في الساعة	تبخر الماء:	5-5000 كجم في الساعة
مؤقت:	120-600 درجة مئوية	نمط التجفيف:	تجفيف مستمر
وثيقة:	FAT / IQ / OQ / PQ	شهادة:	CE / UL / CU-TR
مراقبة:	HMI وزر	وضع التفتيت:	مرذاذ دوار
تسليط الضوء:	آلة تجفيف الطعام ، معدات التجفيف بالرش



تيالمعلمات التقنية



العنصر	BYP-8	BYP-12	BYP-16	BYP-20	BYP-25	BYP-30	BYP-35
تبخر الإيثانول	4 كجم / ساعة	8 كجم / ساعة	11 كجم / ساعة	19 كجم / ساعة	28 كجم / ساعة	41 كجم / ساعة	55 كجم / ساعة
حجم غرفة التجفيف	Φ800	Φ 1200	Φ1600	Φ 2000	Φ 2500	Φ 3000	Φ 3500
المرافق التابعة	غرف التفتيش ، نوافذ المراقبة / زجاج الرؤية ، نوافذ الإنارة
مرذاذ	WH-50	WH-65	WH-65	WH-65	WH-84	WH-120	WH-120
(دورة في الدقيقة) سرعة الدوران (دورة في الدقيقة)	10000 ~ 36000	7000 ~ 30000	7000 ~ 30000	7000 ~ 30000	7000 ~ 25000	7000 ~ 21600	7000 ~ 21600
استعادة المنتج	انتعاش نقطة واحدة أو نقطتين
سعة مضخة التغذية	6 لتر / ساعة	15 لتر / ساعة	20 لتر / ساعة	30 لتر / ساعة	40 لتر / ساعة	80 لتر / ساعة	120 لتر / ساعة
مصدر تدفئة	سخان كهربائي		زيت حراري / زيت متوسط ​​الحرارة (أو سخان كهربائي)
قوة السخان الكهربائي	6.5 كيلو واط	15 كيلو واط	26 كيلو واط	30 كيلو واط	45 كيلو واط	60 كيلو واط	84 كيلو واط
أقصى درجة حرارة للهواء للتجفيف	200
محصول المسحوق الجاف	≥95٪
المذيب المتبقي	≤2٪
محتوى الاكسجين	≤ 500 جزء في المليون
درجة مقاومة الانفجار للمكونات الكهربائية	EXDIIBT4
حالة النظام	الضغط الإيجابي
جهاز ملحق	مروحة التدوير ، فاصل الإعصار ، مرشح الكيس ، جهاز استرداد المذيبات
التحكم في الصك	أداة التحكم العددي في درجة حرارة الهواء الساخن ، وسجل درجة الحرارة ، ومقياس الضغط التفاضلي المستخدم في فاصل الإعصار وفلتر الكيس ، ومقياس الضغط في البرج ، إلخ.
معدات السلامة	أداة الكشف عن تركيز الأكسجين ، مفتاح الضغط ، نظام الضبط التلقائي لضغط النظام
الطاقة المركبة	12 كيلو واط	26 كيلو واط	33 كيلو واط	45 كيلو واط	60 كيلو واط	90 كيلو واط	120 كيلو واط



ملحوظات:

⒈ المعدات من المواصفات المذكورة أعلاه مناسبة للبحث والتطوير وتحبيب الرش لكمية صغيرة من المنتجات أو الإنتاج بكميات صغيرة أو الإنتاج على نطاق واسع وما إلى ذلك ؛

يعتمد تبخر الإيثانول على درجة حرارة مدخل الهواء الساخن البالغة 140 درجة مئوية ودرجة حرارة المخرج 70 درجة مئوية.



مجفف الرش بالطرد المركزي ذو الدورة المغلقة BYP-20

الحجم التجاري موديل BYP-30 مجفف الرش بالطرد المركزي ذو الدورة المغلقة



طلب



بالنسبة لآلة التجفيف بالرش بالطرد المركزي ذات الدورة المغلقة ، فهي مناسبة لتجفيف المحلول ، والمستحلب ، وتعليق السائل والسائل المعجنات المحتوي على مذيبات عضوية ، والغازات السامة والضارة المتطايرة ، والمواد التي تتأكسد بسهولة وتخشى الضوء وتحتاج إلى استرداد المذيبات .إنه لا يرث فقط جميع مزايا مجفف الرش بالطرد المركزي ، ولكن أيضًا لا يوجد مسحوق يطير في الخارج عند عملية التجفيف.يمكنها تحقيق معدل تجميع المواد بنسبة 100٪.من خلال نظام استرداد المذيبات ، المذيب الذي تم تجميعه من خلال المعالجة الثانوية ، يمكن إعادة تدويره ، مما يقلل بشكل كبير من تكلفة الإنتاج.يفضله غالبية المستخدمين ، والذي يستخدم على نطاق واسع في عملية تجفيف الصناعات الدوائية والكيميائية والغذائية وغيرها.



تعريف التجفيف بالرش ذو الدورة المغلقة



سيتم ختم مجفف الرش ذو الدورة المغلقة في غرفة التجفيف في قطرات الضباب المشتتة الصلبة إلى السائلة وتم تجفيف الوسيط الساخن (النيتروجين N2) بطريقة القطرة لمنتجات المسحوق.يمكن تعديل التجفيف بالقطيرات بواسطة رذاذ دوار أو مرذاذ فوهة لتحقيق ذلك ، ويمكن تعديل التجفيف بواسطة درجة الحرارة أو تدفق الوسط الحراري المراد التحكم فيه ، وتبخر المذيب المراد استعادته من خلال وحدة التكثيف ، بعد "الإزالة" و "إزالة الرطوبة" بالكامل من الوسائط عبارة عن مرشحات عالية الكفاءة وعادت إلى المبادل الحراري ، وأخيرًا أعيد تدويرها في نظام التجفيف.



سيكون نجاح متطلبات عملية الغسيل والتجفيف بالرش ذات الدورة المغلقة جزءًا من التحكم الدقيق في درجة الحرارة.للحصول على درجة غليان عالية من الكحول بشكل عام مياه التبريد أو الماء المالح ، المذيبات ذات درجة الغليان المنخفضة مثل ثنائي كلورو ميثان ، الهكسان ، الأسيتون وما شابه ، يجب عليك استخدام نظام التبريد المضغوط.



تطور تجفيف الرذاذ إلى أكثر التقنيات نجاحًا في تجفيف المسحوق في الصناعات الدوائية والغذائية والكيميائية والمعدنية منذ تطوير تقنية التجفيف للحليب منزوع الدسم في أوروبا في أوائل القرن العشرين.خاصة في السنوات الأخيرة ، التجفيف بالرش هو شكل تجفيف يشكل مباشرة الملاط السائل إلى مواد مساحيق ويستخدم على نطاق واسع في الصناعات الأخرى.التجفيف بالرش هو عملية تجفيف يتم فيها تشتيت سائل المادة الخام إلى قطرات مع مرذاذ ، ويتم ملامسة الهواء الساخن (أو غاز آخر) مباشرة مع القطرات من أجل نقل الحرارة والتبادل الحراري بنقل الكتلة للحصول على منتج حبيبي مساحيق.يمكن أن يكون سائل المادة الخام عبارة عن محلول أو مستحلب أو معلق أو سائل مصهور أو معجون.يمكن تحويل المنتج المجفف إلى مسحوق أو حبيبات أو كرة مجوفة أو على شكل حبيبات حسب الحاجة.من منظور تصنيف مجففات الرذاذ: وفقًا لاتجاه تدفق الهواء ، يوجد تدفق موازٍ (cocurrent) وتدفق عكسي وتدفق مختلط ؛وفقًا لشكل البخاخة ، يوجد طرد مركزي وضغط وتدفق هواء ؛وفقًا لعملية الإنتاج ، يوجد نوعان أساسيان من الدورات المفتوحة والمغلقة (في التقسيم الفرعي ، يوجد أيضًا نوعان من دورة التباطؤ الذاتي والدورة شبه المغلقة).



الصورة المادية لنموذج مختبر BYP-12مجفف الرش بالطرد المركزي ذو الدورة المغلقة



1. الخطوط العريضة لمجفف الرش بالطرد المركزي ذو الدورة المغلقة المضاد للانفجار





1.1 تكوين نظام مجفف الرش بالطرد المركزي ذو الدورة المغلقة المقاوم للانفجار



يتكون نظام مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار من Xiandao (الشكل 1) من مضيف مجفف رذاذ بالطرد المركزي ، وسخان مزود بفلتر هواء ، ومنفاخ ، وفاصل غاز مائي ، وبرج تبريد ، وبرج رش ، ومروحة عادم ، يتكون من فاصل حلزوني على مرحلتين ، فاصل حلزوني على مرحلتين ، مضخة ، مقياس أكسجين ، خط أنابيب وصمام تحكم.





1.2 مبادئ العمل في المصنع



مجفف الرش الدوراني المختوم يعمل في ظروف الختم.عادة ما يكون غاز التجفيف غاز خامل ، مثل N2.إنها قابلة للتطبيق لتجفيف المواد بالمذيبات العضوية ، والغازات السامة والمواد سهلة التأكسد.اعتماد الغاز الخامل كغاز تداول ، وذلك لحماية المواد المراد تجفيفها.يدور الغاز الخامل بعد عملية إزالة الرطوبة.يتم تسخين N2 ثم يدخل في برج التجفيف.يتم نقل المواد السائلة إلى فوهة الطرد المركزي بواسطة مضخة لولبية ، ثم يتم رشها في رذاذ السائل بواسطة المرذاذ ، وتنتهي عملية نقل الحرارة في برج التجفيف.يتم تفريغ المنتج الجاف في أسفل البرج ، ويتم امتصاص المذيب العضوي المتبخر بواسطة الفراغ الناتج عن المروحة.سيتم فصل المسحوق أو المادة الصلبة في برج الإعصار وبرج الرش.يتم تصريف الغاز العضوي المشبع بعد تكثيفه في المكثف.يتم إعادة تدوير الغاز غير المكثف في النظام بعد تسخينه باستمرار.يتم تحقيق عملية التجفيف بالرش بالطرد المركزي العادية عن طريق نقل الهواء وعملية الاستنفاد.هذا هو الفرق الواضح بين مجفف الرش بالطرد المركزي المختوم من النوع المقاوم للانفجار ومجفف الرش بالطرد المركزي العادي.وسيط التجفيف في نظام التجفيف هو N2 ، والداخل تحت ضغط إيجابي.للحفاظ على استقرار الضغط الإيجابي ، يتحكم مرسل الضغط في كمية مدخل N2 تلقائيًا.





1.3 تعليمات عمل نظام مجفف الرش بالطرد المركزي ذو الدورة المغلقة المقاومة للانفجار



أولاً ، يتم تعبئة النيتروجين المسخن في برج التجفيف.يتم نقل المواد السائلة المجففة إلى فوهة الطرد المركزي بواسطة مضخة التسريب.يتم تحويل المادة السائلة إلى قطرات دقيقة بواسطة مرذاذ الطرد المركزي عالي السرعة.يتم تسخين القطرات في برج التجفيف.يقوم النيتروجين بتبادل حراري كافٍ ، ويتم تبخير الجزء السائل من المادة على الفور ، وتغوص المادة المسحوقة المكونة من الجزء الصلب إلى قاع البرج ، وأخيراً يتم تفريغ مادة المسحوق الجاف من أسفل البرج.من بينها ، يتم إخضاع غاز المذيب العضوي المتبخر إلى فاصل حلزوني وبرج رش وأجهزة أخرى لإزالة الغبار المتصل بالغاز تحت تأثير مروحة ، ثم يتم تكثيف غاز المذيب العضوي المشبع بعد إزالة الغبار في السائل من خلال مكثف.مكثف.في غضون ذلك ، يتم تسخين الغاز الخامل غير القابل للتكثف كوسيط تجفيف بشكل مستمر ثم إعادة تدويره كحامل تجفيف في النظام.يحقق التجفيف بالرش بالطرد المركزي التقليدي الغرض من إزالة الرطوبة من خلال إمداد الهواء والعادم المستمر.هذا أيضًا فرق واضح بين معدات التجفيف بالرش بالطرد المركزي المغلقة المقاومة للانفجار ومعدات التجفيف بالرش بالطرد المركزي العادية.



يعمل نظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار في بيئة مغلقة.وسيط التجفيف عبارة عن غاز خامل مثل النيتروجين.برج التجفيف يعمل تحت ضغط إيجابي.إذا انخفض الضغط الداخلي ، يمكن لجهاز إرسال الضغط التحكم تلقائيًا في دخول النيتروجين لضمان توازن ضغط النظام.نظرًا لاستخدام النيتروجين كحامل متداول ، فإن له تأثير وقائي على المواد المجففة.يلعب الناقل المتداول مثل النيتروجين دور نقل الرطوبة وإزالة الرطوبة والتدوير ، ويمكن إعادة استخدام الوسيط الحامل.ومع ذلك ، فإن التجفيف بالرش بالطرد المركزي التقليدي يحقق الغرض من إزالة الرطوبة من خلال تزويد الهواء والعادم المستمر ، والتحكم في البرج هو عملية الضغط السلبي.هذا أيضًا هو نظام التجفيف بالرش بالطرد المركزي المغلق المضاد للانفجار ونظام التجفيف بالرش بالطرد المركزي العادي.فرق واضح.لذلك ، فإن نظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار مناسب بشكل خاص لتجفيف مواد المذيبات العضوية ، والمواد السامة ، والمواد المعرضة للأكسدة أثناء عملية التجفيف.



1.4 تعليمات التكوين الرئيسية للمصنع



سمات :



1.4.1 تم تصميم تقنية نظام الجهاز بحيث تكون مقاومة للانفجار في الهيكل الرئيسي والأجزاء الرئيسية للمعدات لضمان سلامة تشغيل المعدات.



1.4.2 في النظام ، يحتوي على نظام تكثيف ونظام استرداد المذيبات لمذيب المادة السائلة. يمكن لنظام الاسترداد إجراء المعالجة الثانية للمذيب في محلول التجفيف والسماح للمذيب بإعادة التدوير ، وبالتالي تقليل تكلفة الإنتاج بشكل كبير.



1.4.3 بالنسبة لنظام التدفئة الخاص بالماكينة ، فهو مرن للغاية.يمكننا تهيئته بناءً على ظروف موقع العميل مثل البخار والكهرباء وفرن الغاز وما إلى ذلك ، يمكننا تصميمها جميعًا لتتناسب مع مجفف الرش الخاص بنا.



1.4.4 مضخة التغذية ، البخاخة ، مروحة الانفجار ومروحة الشفط مع العاكس.



1.4.5 يتم ضبط المعلمات الرئيسية مثل درجة حرارة المدخل ودرجة حرارة البرج الرئيسي ودرجة حرارة المخرج بواسطة مقياس درجة الحرارة.تحتوي الآلة على نقطة اختبار ضغط البرج الرئيسية ونقطة اختبار ضغط مدخل الهواء ونقطة اختبار ضغط مخرج الهواء ونقطة اختبار الأكسجين وما إلى ذلك.بمجرد تشغيل الماكينة ، يمكنك رؤية كل شيء بوضوح ، ومريح جدًا للمستخدم لتشغيله.المكونات الكهربائية الرئيسية هي علامة تجارية دولية والتي يمكن أن تضمن تشغيل الكهرباء بشكل موثوق وآمن. يتم اعتماد التحكم الكهربائي التعشيق المتسلسل ودرجة الحرارة الفائقة وإنذار الأعطال وغيرها من التدابير لضمان التشغيل الآمن.



1.4.6 يتم التحكم في درجة حرارة المدخل وعرضها وتنبيهها بواسطة مقياس الحرارة الرقمي الذكي لضمان درجة حرارة مدخل ثابتة.



1.4.7 يتم تحديد قيمة درجة حرارة المخرج من خلال العاكس الذي يضبط معدل التغذية.



1.4.8 نقاط التحكم الرئيسية كما يلي:



1.4.8.1.لضبط مضخة الحجاب الحاجز بالعاكس أو اليدوي للتحكم في معدل تدفق السائل ；



1.4.8.2.يتم التحكم في سرعة المرذاذ بواسطة العاكس (التحكم في سرعة الخط وحجم الجسيمات) ، مع التحكم في ضغط الزيت ونظام الإنذار ؛



1.4.8.3.مدخل الهواء يحتوي على نظام التحكم في درجة الحرارة وجهاز عرض الضغط ؛



1.4.8.4.تستخدم مروحة الانفجار العاكس للتحكم في المعدل وضغط الهواء ；



1.4.8.5.تستخدم مروحة الشفط العاكس للتحكم في معدل الهواء وضغط الهواء ، وضغط نظام التحكم ؛



1.4.8.6.النظام يحتوي على جهاز تنفيذ النيتروجين وفارغ ؛



1.4.8.7.يحتوي النظام على جهاز لاختبار النيتروجين لضمان تشغيل الجهاز بسلاسة وأمان ؛



1.4.8.8.مرشح كيس القماش لديه نظام النفخ الخلفي.



1.4.8.9.الهواء الخارج لديه نظام التحكم في درجة الحرارة وجهاز عرض الضغط ؛



1.4.8.10.المكثف لديه نظام التحكم في مستوى السائل.



1.4.8.11.فاصل الهواء السائل لديه نظام التحكم في مستوى السائل ؛







المفهوم التقني الجديد الذي شكله ابتكار نظام مجفف الرش بالطرد المركزي ذو الدورة المغلقة مقاوم للانفجار



2.1 يتم تطبيق نظام الحلقة المغلقة على مجفف الرش بالطرد المركزي المقاوم للانفجار ، وهو أول تطبيق محلي في صناعة الأدوية



يستخدم نظام مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار من Xiandao مجفف رذاذ ذو دورة مغلقة مع غاز خامل مثل النيتروجين.شكل الانحلال للرش هو الطرد المركزي ، باستخدام النيتروجين المسخن والمفلتر في نظام تجفيف الدائرة المغلقة بالضغط الإيجابي ، مع المواد السائلة لرؤية انتقال الحرارة والكتلة ، واستكمال تجفيف المواد وإزالة المذيبات ، واستخدام فصل التكثيف تقنية استخلاص المذيبات العضوية ، ومعالجة الرش وتقنية فصل الغاز عن السائل لاستعادة المذيب يتم استرداد أثر المذيبات الموجودة في الغاز مرتين لإدخال النيتروجين في دورة جديدة.لذلك ، يتمتع النظام بسلامة عالية ضد الانفجار ، ومعدل استرداد عالي للمواد ، ومحتوى مذيب بقايا منخفض للغاية للمنتج ، وهو مناسب جدًا للتطبيق في إنتاج الأدوية السائبة.ومع ذلك ، فقد تم استخدام نظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار للشركة التجريبية بنجاح في إنتاج صناعة المستحضرات الصيدلانية.لقد نجا من القيود التي تنص على أنه لا يمكن تطبيق التجفيف الأصلي للدورة المغلقة إلا في المواد الكيميائية الدقيقة ، ويستخدم الانحلال كلاً من الكلاسيكية والمبتكرة.من هذا المنظور ، تعد تقنية الرش بالطرد المركزي لتحويل التردد رائدة في تطبيق تجفيف الرذاذ بالطرد المركزي التكنولوجيا وهي مبادرة محلية.



2.1.1 يتم تطبيق تقنية تحويل التردد والرش بالطرد المركزي في نظام التجفيف بالرش ذو الدورة المغلقة لتحقيق الغرض من توفير الطاقة والحفاظ على الجودة والتطبيق العملي.



في التجفيف بالرش ، هناك ثلاثة أنواع من انحلال المواد: رش الضغط ، رش تدفق الهواء ورذاذ الطرد المركزي.بالنسبة للرش بالضغط أو تدفق الهواء ، فإن رذاذ المواد عبارة عن مسدس رش أو فوهة ، مع 1 إلى 4 مسدسات أو فوهات.من بينها ، الضغط المطلوب لترذيذ الضغط هو 10MPa 12MPa ، وسيتم توفير الضغط بواسطة مضخة الضغط العالي ، والتي تستهلك الكثير من الطاقة ؛يتم إنتاج ترذيذ الرش من نوع تدفق الهواء عن طريق الهواء المضغوط ، واستهلاك الهواء المضغوط هو 4m3 / min ～ 8m3 / min ، ويستهلك الكثير من الهواء المضغوط ويولد الطاقة.يمكن ملاحظة أن هذين الشكلين من الانحلال لهما جانب كبير من استهلاك الطاقة.



يحدث انحلال مادة الرش بالطرد المركزي بسبب قوة الطرد المركزي في القرص الدوار عالي السرعة الذي يتم إلقاؤه من حافة القرص.عندما يتم حقن السائل في سطح القرص ، يتعرض السائل لقوتين.الأول هو أن قوة الطرد المركزي والجاذبية تتسارعان لتقسيم الضباب.والثاني هو أنه عندما يتلامس السائل مع الهواء المحيط بالسطح في نفس الوقت ، يكون هناك احتكاك لتعزيز تكوين القطرات.الأول هو الانحلال بالطرد المركزي ، والأخير هو الانحلال بالسرعة.في الواقع ، كلاهما موجودان في نفس الوقت ، وهو الانحلال بالطرد المركزي.يمكن أن تضمن الخصائص المذكورة أعلاه للجهاز بشكل فعال توحيد القطرات وتحقيق توحيد الرش.هذه الميزة يمكن أن تلبي متطلبات التوحيد الجيد ، السيولة والذوبان لمنتج API.في الوقت نفسه ، يعتمد قرص التفتيت الخاص به على الكهرباء فقط كقوته ، كما أن استهلاكه للطاقة منخفض نسبيًا مقارنة مع شكلي الانحلال الموضحين أعلاه.ومع ذلك ، عند بدء تشغيل مرذاذ الطرد المركزي التقليدي وإيقافه ، سيتذبذب الضغط (أي أن الضغط يزداد من صغير عند البدء ، وينخفض ​​الضغط من كبير عند الإغلاق).سيؤثر عدم استقرار الضغط على انحلال المواد في الواقع ، سيؤدي الضغط غير الكافي إلى جعل المادة السائلة المذيبة على شكل عمود مائي ، مما يتسبب في هدر المواد أو المنتجات غير المؤهلة.يواجه مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار من شركة Pioneer هذه المشكلة ويعتمد قرصًا دوارًا للطرد المركزي مع تنظيم سرعة التردد المتغير للتغلب بشكل فعال على تقلبات الضغط المذكورة أعلاه وضمان جودة المنتج.سرعة دوران الطرد المركزي تتراوح بين 10000 دورة في الدقيقة و 25000 دورة في الدقيقة.تحويل التردد قابل للتعديل ، ويمكن أيضًا تعديل سرعة المرذاذ وفقًا لحجم الجسيمات المطلوب للمادة (120 شبكة -400 شبكة).



2.1.2 تحل تقنية الحلقة المغلقة تطبيق مجفف الرش بالطرد المركزي في إنتاج المذيبات العضوية والغازات السامة والمواد المؤكسدة بسهولة

نظرًا لأن الغازات الخاملة مثل النيتروجين لها خصائص مقاومة للانفجار ومقاومة للهب ومضادة للأكسدة ، يتم استخدام النيتروجين كناقل لنقل الكتلة ونقلها ، ويكون نظام التجفيف بالرش بالطرد المركزي بأكمله في حلقة مغلقة.يمكن لهذا المفهوم التقني أن يحل مشاكل إنتاج المواد الخام الصيدلانية في الماضي.كثيرا ما نواجه العديد من المشاكل:



2.1.2.1 يمكنه حل مشكلة صعوبة تجفيف المواد المحتوية على مذيبات عضوية في إنتاج واجهات برمجة التطبيقات.بشكل عام ، المذيبات العضوية قابلة للاشتعال والانفجار.يمكن أن يؤدي تطبيق هذه التقنية إلى تمكين المواد من الدوران في نظام تجفيف مغلق وتجنب المذيبات العضوية.يضمن الاتصال بين الغاز والأكسجين الخارجي والهواء الإنتاج الآمن ؛



2.1.2.2 يمكنه حل مشكلة صعوبة تجفيف المواد المؤكسدة بسهولة في إنتاج المواد الخام.تستخدم هذه التقنية مقاومة أكسدة النيتروجين.تحسين جودة الإنتاج الجاف للمواد المؤكسدة بسهولة ؛



2.1.2.3 يمكن أن يحل مشكلة تلوث الغازات السامة في إنتاج بعض المواد الخام ، وبعض المواد أو المذيبات ستنتج غازات سامة عند تحويلها إلى غاز.ستعمل هذه التقنية على جعل هذه الغازات السامة المتولدة في النظام مختومة ومجمعة في العملية اللاحقة للحد من التلوث البيئي ، مما يؤدي إلى حماية البيئة.



2.1.3 تطبيق تقنية الاسترداد بالرش والمذيبات لتحقيق غلة محسنة وتوفير الطاقة وتأثيرات حماية البيئة



بالمقارنة مع نظام التجفيف بالرش المفتوح التقليدي ، فإن نظام التجفيف بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار لا يطبق فقط تقنية الدورة المغلقة ، بل يطبق أيضًا تقنية الرش واستعادة المذيبات بشكل عضوي فيه.الاستجابة هي الأكثر قلقًا من قبل الناس. إن مفهوم تحسين الإنتاجية وتوفير الطاقة وحماية البيئة هو أيضًا الجانب العملي لتقنيتها المطبقة على إنتاج صناعة الأدوية.هاتان التقنيتان هما الغسل بالرش لمادة الحرارة الرطبة بعد فصل الغازات الصلبة ، وتجميع المواد الدقيقة الملحقة بحامل الحرارة الرطب لتحسين إنتاجية المواد.في الوقت نفسه ، تلعب أيضًا دور الغسل في عملية استعادة المذيبات المكثفة التالية لتحسين نقاء المذيب المستعاد (محتوى المذيب الفعال هو 99.9٪) ، وذلك لتسهيل إعادة استخدام المذيب المستعاد وتوفير الطاقة.بالإضافة إلى ذلك ، يمكن لهاتين التقنيتين أيضًا إعادة تدوير المذيبات المتطايرة ، وتحقيق هدف حماية البيئة.



2.2 إن تطبيق النقل الأوتوماتيكي لفرق الضغط وتكنولوجيا الكشف عن الأكسجين عبر الإنترنت يجعل النظام أكثر أمانًا وجودة المنتج أكثر ضمانًا.



2.2.1 مفهوم جديد لتكنولوجيا النقل الأوتوماتيكي لفرق الضغط



نظام التجفيف بالرش التقليدي المفتوح عبارة عن عملية ضغط سلبي.استنادًا إلى مجفف الرش الأصلي المقاوم للانفجار مع جهاز تنفيس أمان ، صممت الشركة نظام تجفيف رذاذ بالطرد المركزي مغلق الدوران المقاوم للانفجار كدورة غاز خامل للضغط الإيجابي واستخدمته بالإضافة إلى تقنية النقل الأوتوماتيكي لفرق الضغط ، وهذا نادرا ما تستخدم التكنولوجيا في هذا النظام في الصين.إن نظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار لديه ضغط تشغيل يبلغ 0.1 ميجا باسكال وله خصائص التشغيل العادي بالضغط.الأول هو أن الحاوية وخط الأنابيب نفسه لهما عامل أمان أعلى ؛والآخر هو أن الضغط الإيجابي يمكن أن يتحكم بشكل أفضل في تشغيل النيتروجين والغازات الخاملة الأخرى في النظام.يمكن أن تضمن تقنية النقل الأوتوماتيكي لفرق الضغط: عندما يكون ضغط النيتروجين الذي يستهلكه النظام للتجفيف أقل من ضغط العمل البالغ 0.1 ميجا باسكال ، فإن صمام شحن النيتروجين سيفتح وينفخ تلقائيًا ؛عندما يصل الضغط إلى ضغط التشغيل 0.1MPa ، سيتم إغلاق صمام شحن النيتروجين تلقائيًا.الإنتاج أكثر أمانًا.في نفس الوقت ، برج التجفيف نفسه مجهز بجهاز تنفيس مثل غشاء مقاوم للانفجار.عندما يرتفع ضغط النظام إلى 0.2 ميجا باسكال ، فإن الغشاء المقاوم للانفجار سيفتح تلقائيًا ويطلق الضغط لضمان سلامة المعدات.يمكن أن يؤدي الجمع بين هاتين التقنيتين إلى القضاء بشكل فعال على المخاطر الخفية للضغط الزائد أو الانفجار حتى إذا كانت هناك كهرباء ثابتة ناتجة عن تراكم احتكاك المسحوق أو توسع تبخر الغاز أثناء إنتاج التجفيف ، مما يؤدي إلى ارتفاع الضغط في النظام.سلامة المعدات والإنتاج.



2.2.2 مفهوم جديد لتكنولوجيا الكشف عن الأكسجين عبر الإنترنت



يطبق النظام تقنية الكشف عن الأكسجين عبر الإنترنت ، والتي لا تتوفر في أنظمة التجفيف بالرش الأخرى في الصين.والغرض منه ذو شقين: أحدهما هو منع نظام التجفيف بالرش من التعطل والتسبب في التسربات ، والتي يمكن أن تضمن إنتاجًا آمنًا ؛والآخر لمنع التسرب من التسربات.يؤثر الأكسجين على نقاء النيتروجين لضمان عدم تأكسد المنتج لضمان جودة المنتج.تم تجهيز نظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمضاد للانفجار مع الكشف عن الأكسجين عبر الإنترنت.يمكن لجهاز الكشف عن الأكسجين عبر الإنترنت ضبط حجم النظام المتبقي من الأكسجين على 10 جزء في المليون.عندما يتجاوز حجم الأكسجين في النظام القيمة المحددة ، سيصدر صوتًا ويضيء إنذارًا ، ويقطع الطاقة تلقائيًا لإظهار وجود تسرب في النظام ، ويمكنك اتخاذ تدابير فعالة لاعتماد التطبيق.



2.3 لقد أدى تطبيق تكنولوجيا التحكم الأوتوماتيكي الذكي إلى ترقية معدات التجفيف بالرش بالطرد المركزي التقليدية



هناك عدد قليل من المنتجات التي يمكنها تنفيذ التحكم الذكي PLC على العديد من معدات الرش بالطرد المركزي المحلية ، بحيث لا تزال المنتجات المحلية من هذا النوع في المستوى المتوسط ​​والمنخفض.تعد تقنية التحكم التلقائي الذكي هي الوسيلة الأساسية لترقيات المنتج ، وهي أيضًا تقنية جديدة مطبقة.أحد الآثار المترتبة على الفكرة.عندما طورت الشركة هذا المنتج ، يتبنى نظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار التحكم في عملية البرمجة PLC ، والذي يمكنه عرض تدفق العملية بالكامل ومعلمات العملية ديناميكيًا ، ويمكنه تحديد معلمات العملية في قائمة أو تعيين المعلمات وفقًا للعملية المتطلبات.يمكن أيضًا تخزين معلمات العملية وطباعتها.يمكن لهذا المنتج تحقيق إنذارات التشابك بدرجة الحرارة الزائدة والأكسجين الفائق أثناء إجراء اختبار درجة الحرارة عبر الإنترنت والتحكم التلقائي في الضبط.تسلط تقنيات التحكم الذكية هذه الضوء بشكل مناسب على علامات المعدات الحديثة وتعكس أيضًا إمكانية الشرح وإمكانية التتبع التي يتطلبها cGMP.لذلك ، هذه هي الميزة الخاصة لهذا النوع من المعدات المستخدمة في إنتاج صناعة الأدوية ، والتي ستساعد في تحسين إدارة الإنتاج الدوائي الحديث.



2.4 تعمل تقنية مانع التسرب الميكانيكية المبتكرة على حل مشكلة التسرب في مثل هذه الأنظمة بشكل فعال.



إنها مشكلة صعبة لحل التسرب في نظام التجفيف بالرش المحلي ، ولا يوجد العديد من الشركات المصنعة التي يمكن أن يكون لها تأثير على هذه المشكلة.بالنسبة لنظام التجفيف بالرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار ، فإن المفتاح هو تحقيق عدم التسرب.من أجل تحقيق إنتاج آمن ، من المهم بشكل خاص عدم تسرب نظام التجفيف.لهذا السبب ، تتبنى الشركة تقنية ختم ميكانيكية عالية الدقة في وصلة الفلنجات وخطوط الأنابيب.شفة التوصيل المعتمدة تتبنى عملية الطحن وعملية الكشط والطحن التقليدية لضمان ملاءمة سطح التلامس للحافة.الدرجة أكثر من 95٪.من بينها ، تم إنشاء عملية لحام الفلنجة لجعل لحام الفلنجة غير مشوه ، والتوازي بعد اللحام يصل إلى 100٪.من خلال تجميع تكنولوجيا المعالجة عالية الدقة ، فإنها تضمن بشكل فعال أن نظام التجفيف بالكامل خالٍ من التسرب.



تحليل موجز للسلامة المقاومة للانفجار لنظام مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار



غالبًا ما يوجد العديد من المذيبات العضوية في إنتاج الصناعات الدوائية والكيميائية.بمجرد استخدام بعض المحاليل العضوية المتطايرة عالية التركيز للتجفيف بالرش أو التجفيف بالرش لبعض المواد المؤكسدة بسهولة ، فإن عملية التجفيف ستكون لها مخاطر كبيرة جدًا ، مثل التطاير.من السهل جدًا انفجار الغازات الجنسية أو المحاليل العضوية في الهواء ، مما يتسبب في تلف الجهاز نفسه أو إصابة المشغل.من أجل ضمان سلامة تشغيل المعدات وإنتاجها ، فإن مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار الذي طورته شركة Pioneer Drying Equipment Co. ، Ltd. يعتمد على أساس مغلق تمامًا ، ومجهز بأغشية تهوية الانفجار ، وفتحات الانفجار وكشف الضغط على نظام الجسم ، يمكن لهذا أن يحد بشكل فعال من حدوث الظاهرة المذكورة أعلاه ويحمي السلامة الشخصية والتشغيل الآمن للمعدات.



(1) تصميم عملية النظام الخاص بالمعدات مغلق بالكامل لتلبية المتطلبات الأساسية للنوع المضاد للانفجار ، ويتم ضمان سلامته من خلال التصميم المغلق بالكامل.تعمل المادة في بيئة محكمة الإغلاق تمامًا ، ولا يوجد تسرب في النظام تحت ضغط 0.5 ميجا باسكال ، ولا تلامس المادة الهواء مباشرة ، مما يضمن سلامة المعدات والأفراد.



(2) يتم أيضًا ترتيب أقراص تنفيس الانفجار على الجسم الرئيسي والأجزاء الرئيسية للمعدات ، وذلك لضمان سلامة تشغيل المعدات في النظام والهيكل.وتجدر الإشارة إلى عدم وجود جهاز تنفيس عن الانفجار للأنظمة التي تحتوي على غازات سامة متطايرة وغازات ضارة.



(3) العديد من مجففات الرذاذ في الصين ليس لديها وظيفة مقاومة الانفجار ، ومعظمها عبارة عن أنظمة مفتوحة ، مما يجعل نطاق تطبيقها ضيقًا للغاية وقيمة استخدام المعدات ليست عالية.على سبيل المثال ، يتطلب تجفيف المحفزات في الصناعة الكيميائية (تحتوي معظم المحفزات غازات متطايرة مثل الكحول) أجهزة مقاومة للانفجار وتصميمًا مغلقًا إلى حد كبير.يمكن أن تخضع المذيبات للمعالجة الثانوية ، بينما يتم استخدام الغاز الخامل كحامل تجفيف لضمان أن المواد قيد التشغيل. الوقت غير مؤكسد ، طرق التحكم الكلاسيكية والعملية ، يمكن أن تكون معلمات العملية بحرية.لذلك ، يمكن تجهيز مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار بأجهزة إنذار كاملة وكاملة لضمان راحة البال أثناء تشغيل المعدات ، مما لا يقلل التكاليف فحسب ، بل يضمن أيضًا سلامة النظام.



ميزات وتطبيقات رذاذ الطرد المركزي ذو الدورة المغلقة المضاد للانفجار مجفف



4.1 الملامح الرئيسية لمجفف رذاذ الطرد المركزي ذو الدورة المغلقة المقاوم للانفجار

(1) يعتمد اتصال كل خط أنابيب في النظام المغلق على هيكل منع تسرب فريد من نوعه ، يتميز بإحكام جيد للهواء ، مما يضمن عدم وجود تسرب في النظام تحت ضغط 0.5 ميجا باسكال وله كفاءة حرارية عالية ؛



(2) باستخدام غاز النيتروجين الخامل كغاز متوسط ​​للتجفيف ، فهو مضاد للفيروسات ومضاد للأكسدة ومضاد للانفجار.يمكن إعادة استخدام الغاز بعد ترطيبه وتجفيفه ؛



(3) النظام مجهز بنظام تكثيف ونظام استرداد لمذيب سائل مادة التجفيف ، بحيث يمكن إعادة تدوير المذيب الموجود في سائل مادة التجفيف من خلال المعالجة الثانوية ، ويمكن تجفيف المادة في حالة مغلقة وبيئة النيتروجين في حالة ساخنة (إزالة المذيب) واستعادة المذيب من خلال المكثف ، فإن سلامة الجهاز بالكامل عالية.في نفس الوقت ، الجهاز عبارة عن تصميم مغلق بالكامل ، ومعدل استرداد المواد مرتفع.لا يتم تحقيق العائد المرتفع لنظام المعدات هذا بواسطة أنواع أخرى من المجففات.المؤشرات الفنية الرئيسية: معدل استرداد مواد المسحوق الجاف ≥95٪ ، المذيب المتبقي للمنتج 2٪ ، وبالتالي تقليل تكاليف الإنتاج بشكل كبير ؛



(4) سرعة التجفيف سريعة جدا.بعد رش المادة السائلة ، تزداد مساحة السطح.في تدفق الهواء ذي درجة الحرارة العالية ، يمكن تبخير 95٪ -98٪ من الماء على الفور ، ويستغرق وقت التجفيف عمومًا حوالي 5-40 ثانية ؛



(5) عادة ما يستخدم التجفيف بالرش لمعالجة المحاليل ذات المحتوى الرطوبي بنسبة 40٪ -60٪.يمكن تجفيفها إلى منتجات مسحوق في وقت واحد.لا تحتاج معظم المنتجات إلى التكسير والغربلة بعد التجفيف ، وبالتالي تقليل عملية الإنتاج وتبسيط عملية الإنتاج.في الوقت نفسه ، يتمتع المنتج بقابلية تشتت جيدة وسيولة وقابلية للذوبان.نظرًا لاستكمال عملية التجفيف في الهواء ، يحافظ المنتج غريزيًا على شكل كروي مشابه لمرحلة القطيرات ، ولديه سيولة جيدة.



(6) يحتوي الجهاز على جهاز اختبار ضغط النظام عبر الإنترنت ، وجهاز للكشف عن تركيز الأكسجين والتحكم فيه عبر الإنترنت ، وجهاز تنظيف في الموقع ؛



(7) يعتمد نظام التحكم في المعدات واجهة الإنسان والآلة ، أي التحكم بشاشة اللمس PLC + ، ويتم عرض مخطط تدفق العملية ديناميكيًا.يقع حجم الجسيمات والكثافة الظاهرية والرطوبة للمنتج ضمن نطاق معين ويمكن تعديله عن طريق تغيير ظروف التشغيل ، وهو أكثر ملاءمة للتحكم.



(8) باستخدام الغاز الخامل كوسيط للتجفيف ، يمكن إعادة تدوير الوسيط ، وبالتالي تكون الكفاءة الحرارية عالية ، ويمكن استرداد الحرارة في غاز العادم بكمية كبيرة من خلال المبادل الحراري ؛



(9) يمكنه إجراء عمليات تجفيف بدرجة حرارة منخفضة أقل من 100 ، وهو مناسب للمواد الحساسة لدرجة الحرارة بشكل خاص ؛



(10) من السهل تحقيق عملية معقمة وخالية من الغبار ، وقد وصلت إلى إنتاج منخفض التلوث وخالي من التلوث.



(11) يمكن حذف جهاز إزالة الروائح الكريهة.



4.2 تطبيق مجفف الرش بالطرد المركزي ذو الدورة المغلقة المضاد للانفجار



يمكن تطبيق مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار والذي طورته شركة Jiangsu Xiandao Drying Technology Co. ، Ltd. لتجفيف الرذاذ الذي تتطلبه الجوانب التالية:



(1) تنقسم الرطوبة في المادة إلى مذيب عضوي وتحتاج إلى استعادتها ؛



(2) هناك بعض خطر الاحتراق أو الانفجار عندما يتلامس المذيب الموجود في المادة الصلبة مع الهواء ؛



(3) أثناء عملية التجفيف ، تتأكسد المادة الصلبة بسهولة عندما تتلامس مع الأكسجين ؛



(4) منع اندماج البكتيريا أثناء التجفيف ؛



(5) بعد التجفيف ، هناك روائح غريبة أو أن تصريف المكونات السامة سيلوث البيئة ؛



ملخص للأداء الفائق لمجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار



هذا المصنع ليس آمنًا وموثوقًا به لاسترداد المذيبات فحسب ، بل إنه يزيل أيضًا خطر الانفجار والاحتراق.في الوقت نفسه ، تم تجهيز الجهاز بنظام شحن النيتروجين الأوتوماتيكي ونظام الكشف عن ضغط النظام للحفاظ على توازن النظام وتجنب خطر انفجار الغاز.من ممارسة ونظرية الإنتاج التشغيلي ، يمكننا الحصول على:



(1) يدمج مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار المفاهيم الجديدة لمقاومة الانفجار والسلامة وحماية البيئة وتوفير الطاقة على أساس الدورة المغلقة ، مما يضفي حيوية جديدة على مجفف الرش بالطرد المركزي التقليدي ويوسع مدى التطبيق؛



(2) يستخدم مجفف الرش بالطرد المركزي ذو الدورة المغلقة والمقاوم للانفجار مفهوم النظام لابتكار تقنية الختم الميكانيكي وعدم التسرب ، والتي تحل بشكل فعال مشكلة التسرب لهذا النوع من النظام ، وتعطي معدات التجفيف بالرش مفهوم عالي العائد ونوع مغلق.كما أنه يلبي متطلبات التحكم في الغبار ومصنع الأدوية GMP ؛



(3) إن تطبيق ناقل الحركة الأوتوماتيكي لفرق الضغط وتكنولوجيا الكشف عن الأكسجين عبر الإنترنت يجعل النظام أكثر أمانًا وجودة المنتج أكثر ضمانًا ؛



(4) أدى تطبيق تكنولوجيا التحكم الأوتوماتيكي الذكي إلى ترقية معدات التجفيف بالرش بالطرد المركزي التقليدية ؛



(5) معدات مجفف الرش بالطرد المركزي ذات الدورة المغلقة المقاومة للانفجار سهلة التشغيل ، والتحكم في تشغيل PLC ، وعرض ديناميكي لمخطط تدفق العملية ، وهو أكثر ملاءمة لمتطلبات التكنولوجيا الفائقة الحديثة



مخطط تدفق العملية:





6.1مخطط تدفق الرسوم المتحركة



عرض الصور المادية للنبات:



نطاق تطبيقات المنتج

1. سيراميك غير أكسيد (AlN ، Si3N4 إلخ) ، مساحيق معدنية صلبة ، بطارية عالية الأداء ، إلخ.

2. المواد المنكهة والمنتجات الصحية.

3. منتج طبي ، فيتامين ، أدوية عضوية.

4. الراتنج الصناعي ، شمع البارافين.

في مجال تطبيقات الكربيد ، يتم تركيب جميع مجففات الرش ذات الدورة المغلقة لإنتاج الكربيدات (مساحيق المعادن الصلبة) مسبقًا واختبار الضغط قبل الشحن.
