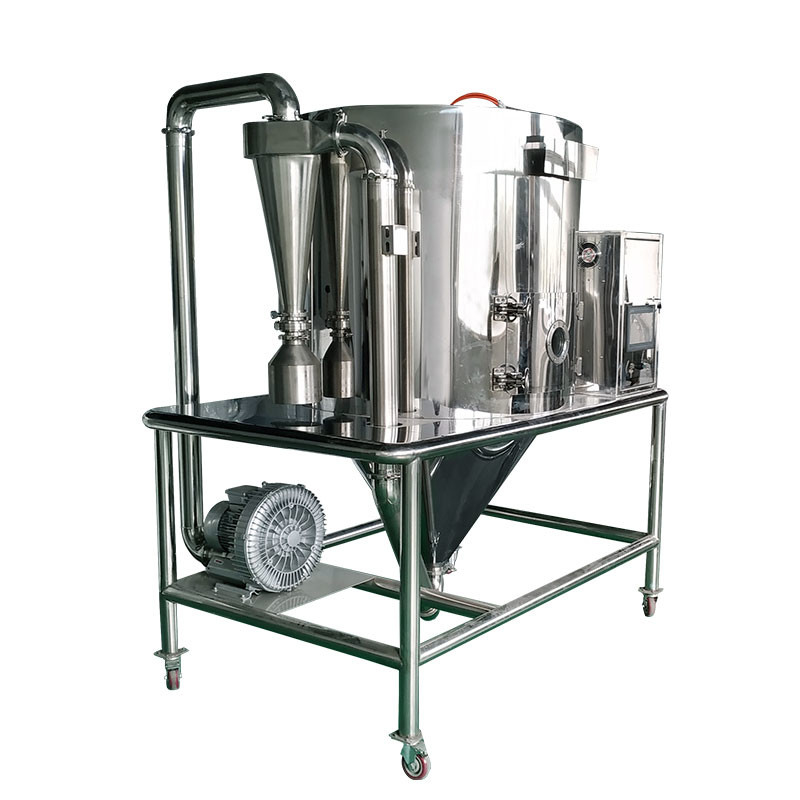

3kg / H مختبر مقياس رذاذ مجفف حجم المختبر بصمة صغيرة

منتوج وصف

1.اسم المنتج:مجفف الرش بحجم المختبر / مركز الاختبار / مرافق الاختبار التجريبي / مركز اختبار مجفف الرذاذ / مجفف رذاذ الخدمة / مجفف رذاذ العينة





2.تفاصيل المنتج



ال object لمجفف الرذاذ لالمحاكمة رEST

يهدف هذا الاختبار التجريبي إلى توفير أساس مهم للحصول على المعلمات الفنية لتصميم مصنع كبير الحجم.يجب أن يعمل الطرفان بشكل مشترك من خلال المفاوضات الفنية اللازمة للحصول على حل الاختبار التجريبي الأمثل في الموقع.بناءً على توصل الطرفين إلى الاتفاق ، سيتم إجراء الاختبار رسميًا.نرحب بكم بصدق لإحضار المواد الخام للاختبار في مركز الاختبار الخاص بنا.







السرية الفنية:

يتحمل ثلاثة أطراف مسؤولية سرية منتجاتهم وإنجازاتهم التكنولوجية (أي حقوق الملكية الفكرية أو براءات الاختراع) ، ولكن البيانات التقنية ذات الصلة التي تم إنشاؤها أثناء عملية الاختبار ، يقع على عاتق الطرفين الالتزام والمسؤولية للحفاظ عليها لبعضهما البعض بشكل صارم.في أي حال ، يجب على كلا الطرفين عدم تقديم معلومات أو بيانات إلى أي طرف ثالث.



في الوقت الحاضر ، قامت شركتنا بشكل أساسي ببناء مركز اختبار واسع النطاق.تم تصميم جميع مرافق الاختبار الخاصة بمركز الاختبار هذا وتصنيعها وفقًا لمتطلبات التكوين عالي المستوى والدقة العالية في مجالات التطبيقات الصناعية الرئيسية.تم تجهيز المرافق المساعدة لمرافق الاختبار المختلفة بالكامل ، ومفهوم التصميم الخاص بهم جديد وفريد ​​من نوعه ، وفي نفس الوقت ، لديهم مجموعة متنوعة من الوظائف المتقدمة والمرنة ، ولديهم مجموعة واسعة من التطبيقات ؛





يتميز تكوينه لنظام التحكم بمزايا تقنية لا مثيل لها ، مما يطلق الإمكانات القوية لتقنية نظام التحكم في الأتمتة الصناعية الحديثة ، والتي تنعكس في: تحتوي لوحة التحكم على واجهة تحكم ذكية متطورة / متطورة بين الإنسان والآلة ، والتي تعرض احترافية ممتازة عناصر التحكم في العمليات الصناعية - المكونات الكهربائية الرئيسية المعتمدة هي منتجات ذات علامات تجارية مشهورة تلبي معايير جودة المنتج الدولية من الدرجة الأولى ، وتتميز باستجابة الأجهزة الحساسة ، ودقة التحكم العالية ، والأداء المستقر للمنتج ، والصنعة الرائعة ، والتشغيل المريح ، إلخ. قادرون تمامًا على ضمان إنتاج وتشغيل آمن وموثوق للمعدات بالكامل في ظل بيئة التشغيل العادية.





مقدمة إلى الملف الرئيسيالنباتات / المرافقمن مركز الاختبار



1. مجفف رذاذ المختبر



وصف المنتج



إن نموذج اختبار التجفيف بالرش على نطاق المعمل الذي يحمل العلامة التجارية "XIANDAO" هو المنتج الأول في الصين.منذ إنشائها / إنشائها في الثمانينيات ، شهدت تاريخًا فريدًا من النجاح.تم توفير ما يقرب من 250 وحدة / مجموعة لاستخدامها حاليًا في الجامعات ومراكز البحث ومعاهد البحث ومرافق إنتاج المسحوق في الداخل والخارج.



نظرًا لمرونته الكبيرة والراحة والتطبيق العملي والتصميم العام للصورة الحديثة ، بالإضافة إلى أنه يحتوي على مستويات مختلفة من نظام التحكم ، لذلك يمكن لنموذج حجم المختبر تلبية المتطلبات المتزايدة لمستويات مختلفة من المستخدمين لتجفيف المختبر.



بالإضافة إلى ذلك ، يعتبر التجفيف بالرش عملية تجفيف فريدة تتضمن تكوين الجسيمات والتجفيف ، حيث يمكن الحفاظ على خصائص المسحوق ثابتة من خلال التشغيل المستمر.إن الاختيار الصحيح للمرذاذ ومعلمات التشغيل المتغيرة له أهمية قصوى في تحقيق ظروف التشغيل المثلى وأنواع / فئات المساحيق من الدرجة الأولى.





مجفف الرش ذو الدورة المغلقة BYP-12 بحجم مختبر



نطاق التطبيق



1. سيراميك غير أكسيد (Aen ، Si3N4 ، إلخ.) ، سبائك صلبة ، بطارية عالية الأداء ، إلخ.

2. المواد المنكهة والمنتجات الصحية.

3. منتج طبي ، فيتامين ، أدوية عضوية.

4. الراتنج الصناعي ، شمع البارافين.



جهاز تجفيف الرش الصيدلاني الدقيق متعدد الوظائف MSD-8



وصف المنتج



◆ "XianDao" يتمتع مجفف الرذاذ بنجاح فريد من نوعه منذ أن تم تقديمه لأول مرة لعملائنا.تم توفير أكثر من 200 وحدة للجامعات ومراكز الأبحاث ومنشآت إنتاج المساحيق المتخصصة في جميع أنحاء العالم.

◆ تم تقديمه لتلبية الطلب المتزايد على مجفف معمل أكثر مرونة وموثوقية وحديثة وسهل الاستخدام له مستويات مختلفة من أنظمة التحكم.

◆ يُعد رذاذ dr ying عملية فريدة للدكتور تشتمل على تكوين الجسيمات والتجفيف.يمكن التحكم في خصائص المسحوق والحفاظ على خصائص المسحوق.مستمر

خلال عملية مستمرة.اختيار وتشغيل المرذاذ له أهمية قصوى في تحقيق الأمثل.



1. معدات عالية الجودة من الفولاذ المقاوم للصدأ AISI316 ، تصميم معدات التجفيف بالرش بالكامل جميل ، خطوط متدفقة ، صنعة رائعة ، تصميم معقول

2. طريقة الانحلال مع ثلاثة أنواع من الخيارات: الطرد المركزي ، رأسان لرش السوائل ، اثنان من مائع الرش السفلي ، مناسب لإنتاج منتجات بمواصفات مختلفة.

3. تنظيف غرفة الهواء الساخن القابلة للإزالة ، عملية بسيطة ، ضوضاء منخفضة.

4. والأجزاء الملامسة للمواد هي تصميم هيكلي سريع ، تفكيك سهل ، سهل التنظيف ، متطلبات صحية ؛

5. HMI باستخدام التحكم PLC ، يمكنك مباشرة ضبط درجة حرارة المدخل ، ودرجة حرارة العادم ، ومعدل التغذية ، والحصول على البيانات ، والتسجيل ، والطباعة ، ومراقبة العمليات والتحكم فيها.

مجفف الرذاذ النموذجي LPG-8



يمكن لمجفف الرذاذ الدوراني القياسي أن يقوم برش المحلول ، المستحلب ، المعلق ، ولصق المواد مباشرة في منتجات المسحوق.تتميز بخصائص سرعة التجفيف السريعة والكفاءة العالية وعدد قليل من الإجراءات.يمكن أن تحافظ على لون ورائحة وطعم المواد.يحتوي المسحوق الجاف على قابلية ذوبان جيدة ، ونقاوة عالية ، وبيئة تشغيل جيدة ، وينفذ بشكل أساسي التشغيل التلقائي.تستخدم هذه الآلة على نطاق واسع في الصناعات الكيميائية والبتروكيماوية والمعادن والأغذية والأدوية والبناء والسيراميك والغابات والصناعات الكيماوية.بالإضافة إلى ذلك ، يمكن للمعدات أيضًا تبريد المواد الخاصة وتكويرها مثل شمع البولي إيثيلين والمبيدات البيولوجية والأسمدة المركبة بعد التسخين والذوبان.



المؤشرات الفنية الاساسية:

الأعلى.قدرة تبخر الرطوبة: 3 كجم / ساعة

درجة حرارة المدخل: 120 300 ℃ أو نحو ذلك (قابل للتعديل حسب أحرف المواد)

درجة حرارة المخرج: 80 ℃ ～ 100 ℃ (قابلة للتعديل حسب خصائص المواد)

إجمالي الطاقة المجهزة: 12 كيلو وات

CSD-30صالاستنتاججاراميكسيصليدراير



وصف عام:



العملية برمتها لا تتطلب معالجة يدوية.

◆ مجفف الرش للسيراميك الدقيق هو جيل جديد من مجفف الرذاذ.إنه منتج مطور أطلقه فنيو شركتنا من خلال الابتكار التكنولوجي على أساس نموذج غاز البترول المسال.تتميز الماكينة بخصائص الحجم الصغير والتشغيل البسيط والتشغيل الموثوق به ، ويمكنها تحضير مسحوق مع كروية جيدة وتوزيع موحد لحجم الجسيمات ، لذلك يمكن أن يزيد بشكل كبير من كثافة المنتج المضغوط.

يوفر التفوق والتطبيق العملي لهذه السلسلة من النماذج الظروف اللازمة لوحدات البحث العلمي لإنتاج السيراميك الفاخر والمواد الجديدة.في الوقت الحاضر ، لقد نجحنا في استخدام الزركونيا ، الألومينا ، أكسيد الزنك ، PTC ، كربيد السيليكون ، نيتريد السيليكون ، مواد بطارية الليثيوم وغيرها من الصناعات ، وحصلنا على ثناء بالإجماع من المستخدمين.



مزايا التكنولوجيا:



● اعتماد مرذاذ جديد من النوع M والذي يتميز بالآتي:

① يمكن الحصول على مسحوق كروي ممتاز التدفق الحر ؛

② يمكن أن تنتج مسحوقًا مع توزيع منتظم لحجم الجسيمات ؛

③ انخفاض مبلغ الإيداع في خط ظل ؛

يمكن تعديل متوسط ​​حجم الجسيمات للمنتج.

● هيكل عادم من نوع الغطاء المنخفض مصمم لضمان تجميع معظم المساحيق في الجزء السفلي من برج التجفيف ، فقط كمية صغيرة من المسحوق في فاصل الإعصار أو مرشح الكيس ، مما يقلل بشكل كبير من مستوى الضغط في فصل الغاز والصلب لمجمع الغبار بعد المرحلة.

● نظام التسخين يستخدم وصلات مواسير تسخين غير مؤكسدة.يتم ترشيح الهواء الداخل إلى غرفة التجفيف من خلال تنقية ثلاثية المراحل - ، كفاءة أولية ، كفاءة وسيطة ، ودرجة حرارة عالية وكفاءة عالية ، ومستوى التنقية يصل إلى أكثر من مائة ألف.منع الشوائب الخارجية من الاختلاط بالمنتج والتأثير على إجراءات ما بعد المعالجة مثل القولبة وتلبيد المنتج.



مجفف رذاذ المختبر LSD-1500



1. لإنتاج آلة على الإطلاق ، مع منتجات احتراق الغاز يمكن أن تعزز التحلل الحراري الفعال.

2. يمكن رش جهاز الانحلال الحراري لتحقيق مقياس الإنتاج.

3. أنبوب خاص بفرن السيراميك ، تسخين غير مباشر بواسطة السخان الكهربائي.

4. في درجة حرارة الفرن حوالي 600 ~ 900 تحت ظروف التشغيل.

5. بشكل عام ، الطريقة المثالية هي استخدام جهاز رش من نوع الانحلال بالطرد المركزي عالي السرعة ، ولكن يمكن أيضًا اختيار الحل الثاني وترذيذ فوهة سائل الطين.

6. مدمجة ، بصمة صغيرة.بسيطة في التشغيل وكفاءة عالية.



جهاز الانحلال الحراري بالرش (مفاعل رذاذ الحرارة)



عملجي مبدأطريقة مفاعل الرذاذ الحراري



طريقة لتفتيت العلف المخلوط (مثل محلول الملح المعدني) في فرن عالي الحرارة ، وجعله يخضع على الفور للتحلل الحراري أو التفاعل أو التوليف أو التكلس / التلبيد للحصول على منتج مساحيق (مسحوق أكسيد معدني بشكل عام).





ميزات لدرجات الحرارة العاليةرذاذ الانحلال الحراري



1. توليف نظام متعدد المكونات حتى عندما تكون الجسيمات منتجات ميكرون.

2. يمكن تتبع كمية من المكونات المضافة موزعة بالتساوي في المواد الخام.

3. بالمقارنة مع طريقة خلط المسحوق لخلط الشوائب بشكل أقل ميكانيكية.

4. منتجات البودرة في النشاط السطحي ، سهلة التلبيد.





مميزات المصنع:



1. لإنتاج آلة على الإطلاق ، مع منتجات احتراق الغاز يمكن أن تعزز التحلل الحراري الفعال.

2. يمكن رش جهاز الانحلال الحراري لتحقيق مقياس الإنتاج.

3. أنبوب خاص لفرن السيراميك ، تسخين غير مباشر بواسطة السخان الكهربائي.

4. في درجة حرارة الفرن حوالي 600 ~ 900 تحت ظروف التشغيل.

5. بشكل عام ، الطريقة المثالية هي استخدام جهاز رش من نوع الانحلال بالطرد المركزي عالي السرعة ، ولكن يمكن أيضًا اختيار الحل الثاني وترذيذ فوهة سائل الطين.

6. مدمجة ، بصمة صغيرة.عملية بسيطة وكفاءة حرارية عالية.





2. حجم الطيار مجفف الرذاذ ذو الدورة المغلقة من سلسلة BYP-20إلى عن علىاختبارغاية:



مجفف الرذاذ ذو الدورة المغلقة من سلسلة BYP-20



1. يمكنها منع المنتجات من التأكسد وتحسين جودة المنتجات.

2. من السهل تحقيق عملية معقمة وخالية من الغبار.

3. يمكنها استرداد المذيب في سائل المادة.

4. يمكنه تحسين الحفاظ على تركيبة العطر.

5. يمكنها تجفيف سائل المواد القابلة للاشتعال أو القيام بعملية تحبيب التبريد.

6. يمكنها تجفيف المواد بحساسية شديدة للحرارة.

7. يمكن أن تدرك أقل المخاطر العامة أو عدم وجود مخاطر عامة.

8. يمكن أن تترك جهاز إزالة الروائح الكريهة.

9. يمكنها أن تحقق درجة حرارة الجفاف المنخفضة تحت 100 درجة مئوية.



تعريف مجفف الرش ذو الدورة المغلقة



◆ مجفف الرش ذو الدورة المغلقة في حجرة التجفيف سيتم غلقه في قطرات الضباب المشتتة الصلبة إلى السائلة وتم تجفيف الوسيط الساخن (النيتروجين N2) بطريقة القطيرات المجففة

منتجات البودرة.يمكن التحكم في تجفيف القطرات بواسطة البخاخة الدوارة أو البخاخة الفوهة ،

تبخر المذيب المراد استعادته من خلال وحدة التكثيف ، بعد "الإزالة" و "إزالة الندى" الكامل للوسائط كانت عبارة عن مرشحات عالية الكفاءة وإعادتها إلى المبادل الحراري ، وأخيرًا يتم إعادة تدويرها في نظام التجفيف.

سيكون نجاح دورة الغسيل والتجفيف بالرش ذات الدورة المغلقة ومتطلبات عملية التبريد جزءًا من التحكم الدقيق في درجة الحرارة.للحصول على درجة غليان عالية من الكحول بشكل عام مياه التبريد أو الماء المالح ، المذيبات ذات درجة الغليان المنخفضة مثل ثنائي كلورو ميثان ، الهكسان ، الأسيتون وما إلى ذلك ، يجب عليك استخدام نظام التبريد المضغوط.





3.مجفف الرش التجاري:



مجفف الرش الصيدلاني الدقيق PSD-50 المصمم خصيصًا متعدد الوظائف

برج خدمة حديث البناء للعميل



شركة Xiandao هي مصنع محترف متخصص في عمليات البحث والتصميم والتصنيع لمجفف الرذاذ ومحبب طبقة السوائل.

قريبًا ، سنضع مجفف الرش الصيدلاني الدقيق متعدد الوظائف PSD-50 في مركز الاختبار ، كل ذلك لتلبية العدد المتزايد من احتياجات الاختبار التي أثارتها أغلبية المستخدمين في مجالات التطبيقات الصناعية مثل الأدوية والمواد الغذائية والمواد الكيميائية والجديدة الطاقة والمواد الجديدة.بالطبع ، تتركز هذه المطالب بشكل أساسي في متطلبات عمليات الإنتاج الأكثر تعقيدًا وجودة المنتج الأعلى ومخرجات الاختبار الأعلى ، والتي تمثل إلى حد كبير اتجاه التنمية للصناعات الرئيسية في التطبيقات الصناعية في الفترة القادمة.أصبح اتجاه التنمية هو الريح لتنمية الصناعة.



◆ تقوم الشركة بإنشاء المختبر الخاص لتقديم خدمة الاختبار للعملاء (مقابل رسوم) ، وستوفر البيانات الفنية التي تم الحصول عليها أساسًا مهمًا للاختيار والتصميم من أجل

معدات واسعة النطاق.

◆ نحن مسؤولون أيضًا عن توفير التكوينات المحسّنة للمصنع واختيار النموذج والتصميم ، كما نقوم أيضًا بتوجيه العملاء للوفاء بالتثبيت والتصحيح والتدريب للمشغلين ، ونقل خبرات التشغيل العملية.



المرجعيبرنامج المقارنات الدوليةواجهة خزانة التحكم لمجموعة pfPSDسلسلة رذاذ مجفف



معلومات مرجعية عن الأتمتة



نظام متقدم للتحكم في الأتمتة الصناعية



يتكون نظام التحكم الأوتوماتيكي من جهاز تحكم PLC ، يطبق وحدة التحكم المنطقية القابلة للبرمجة لشركة SIEMENS S7-315 2DP ، واستنادًا إلى برنامج البرمجة STEP 5.5 ، بدء تشغيل المصنع وإيقافه وتشابكه ، والتحكم في حلقة PID وإنذار معلمات العملية و إلخ يمكن أن تتحقق.يقبل نظام التحكم أولاً أوامر المشغل ثم يقرر ما إذا كانت الشروط المنطقية لبرنامج العملية سيتم الوفاء بها وفقًا للمعلومات الميدانية التي تم جمعها.إذا تم إعداد الشروط ، يقوم برنامج التحكم بإخراج الإشارات بترتيب معين لتنشيط أو إغلاق جميع أنواع المعدات في عملية التحكم.



يتم تكوين واجهة HMI بين الإنسان والآلة بواسطة برنامج التكوين الخاص بـ SIEMENS SIMATIC WinCC ، والذي يحقق التشغيل ومراقبة حالة التشغيل وتحليل البيانات وتسجيل وطباعة نظام التحكم في معدات التجفيف.وقد أكملت المجموعة العضوية للمعدات الميدانية والأفراد.من خلال HMI ، يمكن للمشغل إدخال الأوامر ، وإدخال معاملات أو صيغ عملية مختلفة لإكمال إنتاج منتجات مختلفة ، وفي نفس الوقت ، يمكننا الحصول على معلومات حول حالة النظام.يمكننا أيضًا الاستفسار عن معلومات الإنتاج الحالية للنظام ، أو تتبع (الاستفسار) بيانات السجل المهمة لعملية الإنتاج التاريخية.إذا كان هناك موقف غير طبيعي ، فسيقوم النظام بإرسال إشارة التنبيه.



يتم جمع البيانات الميدانية من خلال S7-315 PLC ، ويتم عرض البيانات المجمعة وتسجيلها على الكمبيوتر الذي يأخذ WinCC كبرنامج تكوين باستخدام وحدة CP343-1 من خلال بروتوكول TCP / IP.



يتم أيضًا إرسال البيانات التي تم جمعها في PLC إلى كمبيوتر بعيد من خلال جهاز التوجيه الصناعي (HUB).



يطبق برنامج PLC وبرمجة برامج الكمبيوتر المضيفة بنية برنامج S88 والتصميم المعياري.



وفقًا لكائنات التحكم المختلفة ، تتم كتابة قوالب المحرك (نوعان بما في ذلك التحكم في العاكس والتحكم المباشر في البدء) ، بما في ذلك وحدات الصمامات وقوالب الإدخال التناظرية وقوالب الإخراج التناظرية وقوالب حلقة التحكم PID وما إلى ذلك.



في ضوء التحكم في العملية ، يتم تطبيق GRAPH block الخاص بـ SIEMENS للبرمجة ، مما يجعل العملية أكثر وضوحًا.



يتم تنقيح عملية التجفيف في عدد من العمليات الصغيرة (مثل التشغيل البارد ، والتشغيل الساخن ، وتشغيل المياه ، وتشغيل المواد ، والتجفيف ، وما إلى ذلك).



الغرض من نظام التحكم الآلي هو ضمان التشغيل العادي للمعدات وتحقيق استقرار جودة المنتج من خلال التحكم في معلمات العملية المهمة لمجفف الرذاذ ومراقبتها.
