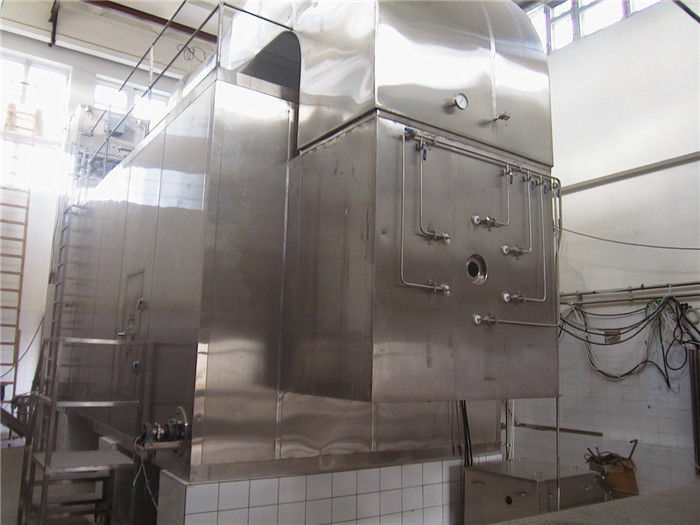

آلة تجفيف بخاخ الطرد المركزي للتسخين بالغاز

منتوج وصف

مجفف رش السيراميك الدقيق سلسلة CSD

وصف عام

• يمكن استخدام عملية التجفيف بالرش تقريبًا كل السائل الذي يضخ عملية مستمرة للتدفق الحر للمسحوق.مبدأ العمل هو أنه في غرفة التجفيف من المتوقع أن يتشتت في السائل من خلال قطرات رذاذ البخاخة ، ثم يتم تسخينه بالهواء الساخن لطريقة القطرات هذه للوصول إلى المنتجات ، العملية بأكملها دون معالجة يدوية.
• مجفف الرش من سلسلة CSD هو عبارة عن جيل جديد من المجفف المخصص.هو فريقنا الفني في نماذج غاز البترول المسال على أساس الابتكارات التكنولوجية التي أدخلتها ترقية المنتجات.تتميز هذه الماكينة بمساحة صغيرة ، وتشغيل بسيط ، وميزات موثوقة ، ويمكنها إعداد كروية جيدة ، وتوزيع حجم الجسيمات للمسحوق ، وبالتالي يمكن تحسين منتجات الكثافة والضغط بشكل كبير.
• نماذج CSD Series ومزاياها العملية لإنتاج السيراميك الفاخر ووحدات البحث العلمي لتوفير الشروط اللازمة للمواد الجديدة.حاليًا ، لدينا الزركونيا ، الألومينا ، أكسيد الزنك ، PTC ، كربيد السيليكون ، نيتريد السيليكون ، مواد بطارية الليثيوم ، إلخ. التطبيق الناجح.

اعتماد مرذاذ جديد من النوع M.

المرذاذ يحتوي على ما يلي صفةsticس:

● مرذاذ دوار كهربائي عالي السرعة ، أقصى سرعة دوران 30،000 دورة في الدقيقة:

① يمكن الحصول على مسحوق يتدفق بحرية

② يمكن الحصول على حجم الجسيمات الموزعة بشكل موحد

التعلق يتناقص في الخط المماس.

④ حجم الجسيمات قابل للتعديل عن طريق تغيير سرعة دوران عجلة الانحلال أو ضغط الهواء المضغوط.

● هيكل عادم من نوع الغطاء المنخفض مصمم لضمان تجميع معظم المساحيق في الجزء السفلي من برج التجفيف ، فقط كمية صغيرة من المسحوق في فاصل الإعصار أو المرشح الكيسي ، حيث يمكن أن يقلل بشكل كبير من الضغط في الغاز- عملية الفصل الصلبة لمجمع الغبار المتجه نحو المصب.

● يستخدم نظام التسخين تجهيزات أنابيب تسخين غير مؤكسدة.يتم ترشيح الهواء الداخل إلى غرفة التجفيف من خلال ترشيح ثلاثي المراحل بما في ذلك مرشح عالي الكفاءة الأولي والمتوسط ​​وعالي درجة الحرارة ، ومستوى التنقية يصل إلى أكثر من مائة ألف درجة.يتم منع الشوائب الخارجية من الاختلاط بالمنتج للتأثير على إجراءات ما بعد المعالجة مثل القولبة وتلبيد المنتج.

● مجمع الغبار النبضي الجديد مصنوع خصيصًا من جيل جديد من مواد التصفيح المتطورة من DuPont (الولايات المتحدة الأمريكية).يتميز عنصر المرشح المموج هذا بخصائص منطقة الترشيح الكبيرة ، والتنظيف المريح ، وقابلية إعادة الاستخدام القوية ، والتأثير الاستاتيكي الجيد ، ومقاومة درجات الحرارة العالية.في الوقت نفسه ، لديها كفاءة استرداد كبيرة لاستعادة المسحوق الناعم.

● يعتمد خط أنابيب استخلاص المسحوق على تركيبات أنابيب صحية سريعة التركيب (الجدران الداخلية والخارجية لتجهيزات الأنابيب كلها مصقولة كالمرآة لمنع تراكم المسحوق في خط الأنابيب).تم تجهيز غرفة التجفيف بفتحات للتنظيف والمراقبة وتسلق السلالم لسهولة التفكيك والتنظيف واستبدال المنتج.

● اثنان من فوهة السوائل ، تقع في كل من مركز سقف الغرفة والجانب المخروطي من الغرفة.يمكن التعامل مع تغذية عالية الكثافة أو اللزوجة.

● قاعدة الصدمات على المخروط تستخدم لتجنب ترسب الجدار.

● سيتم تسخين الهواء النقي بواسطة سخان كهربائي ، وتنظيفه بواسطة مرشح الهواء (F4، F9، H13)

● إعصار حلزوني عالي الكفاءة: ينتج حوالي 98٪ من مسحوق ≥5μpowder.

● تصميم غرفة التجفيف يشمل فتحة ، خط أنابيب المسحوق يعتمد أنابيب صحية

ومشابك لسهولة الصيانة والتنظيف.

● الأتمتة: تعتمد Siemens S7-1200 مع شاشة ملونة تعمل باللمس مقاس 12 بوصة.

• يمكن أن يتجنب التعشيق الموثوق به التشغيل الخاطئ.
• تشير درجة حرارة الهواء الداخل ، والتحكم ، والإنذار ، والمسجل (TICAR) ؛
• تشير درجة حرارة الهواء الخارج ، والتحكم ، والتنبيه ، والمسجل (TICAR) ؛
• تعديل معلمة الوصفة / حفظها في القائمة (للمواد المختلفة)
• التحكم في سرعة المرذاذ الدوار.
• اثنين من فوهة السوائل يتم التحكم فيها عن طريق الهواء المضغوط ؛
• يتم التحكم في مروحة العادم بواسطة المحول
• تفاعلت درجة حرارة المخرج مع سرعة التغذية ؛
• يشير إلى ضغط الغرفة ، وضغط الفرق الذي يشير إلى مرشح الهواء عالي الكفاءة ، والإعصار الحلزوني وفلتر الأكياس ، إلخ.
• يتم التحكم في درجة حرارة المدخل بواسطة SSR ، الانحراف داخل ± 1 ℃.

التشغيل الآلي:

تشير درجة حرارة الهواء الداخل ، والتحكم ، والتنبيه (TICA)

تشير درجة حرارة الهواء الخارج ، والتحكم ، والتنبيه (TICA)

● التعشيق الموثوق به يمكن أن يتجنب سوء التشغيل

● شاشة رقمية لدرجة الحرارة ، إنذار أثناء درجات الحرارة العالية / المنخفضة ؛

● التعشيق مع سخان كهربائي ، وغيرها من التعشيق لحماية النظام.

● مفتاح أمان مثبت على عنصر التسخين.

● درجة حرارة المخرج تتفاعل مع سرعة التغذية ；

● يتم التحكم في درجة حرارة المدخل بواسطة SSR ، والانحراف في حدود ± 1 ℃

● مؤشر ضغط الغرفة ، وضغط الفرق الذي يشير إلى مرشح الهواء عالي الكفاءة ، والإعصار الحلزوني ، والمرشح الكيسي ، إلخ.

صهوتوس من سلسلة CSD الدقة مجفف رذاذ السيراميك مأخوذ في موقع العميل ---- LT METAL CO.، LTD .:

4 مجموعات من السيراميك الدقيق CSD-35-R تسليم مجففات الرذاذ لأبراج ITO إلى موقع المستخدم

نظام جمع المنتجات

أنظمة الأنابيب

4 مجموعات من CSD-35-R سيراميك دقيق تركيب مجففات الرش لأبراج ITO في خط كامل

نظام تحضير / إمداد الأعلافس

منتجات نصف منتهية من مجفف الرش الخزفي الدقيق سلسلة CSD

المعايير الفنية :

تعتمد كمية تبخر الماء على درجة حرارة مدخل الهواء الساخن البالغة 250 درجة مئوية ودرجة حرارة المخرج 100 درجة مئوية.

※ فيما يلي بعض أنواع آلات تجفيف رذاذ السيراميك شائعة الاستخدام لتختار من بينها ، كما يمكنك إجراء بعض التحسينات ذات الصلة على قاعدة الأنواع المختلفة:

مجفف الرش السيراميك الدقيق سلسلة CSD بعد التثبيت

اختيار اختياري:

◆يتم تصنيع هذا النوع من المعدات الكاملة على أساس التصميم المخصص.لا توفر جميع الميزات الوظيفية كل التصميمات.يجب أن يتم التكوين الفعلي وفقًا للعقد أو الاتفاقية الموقعة.

◆ بالنسبة للمكونات الكهربائية الرئيسية ، لدينا خيارات علامات تجارية دولية مثل ABB أو Siemens أو Schneider أو غيرها

◆ بالنسبة لمواد الماكينة ، لدينا خيارات في AISISUS304 و AISISUS304L و AISISUS316 و AISISUS316L والفولاذ الكربوني وما إلى ذلك.

◆ بالنسبة لنظام التحكم ، لدينا خيارات على زر الضغط ، PLC + HMI وما إلى ذلك.يمكننا تصميم نظام التحكم حسب الحاجة.

◆ يمكننا تصميم نظام مقاوم للانفجار لمجفف الرش لدينا بناءً على طلب العميل.

◆ بالنسبة لنظام تركيب مجفف الرذاذ ، يمكننا توفيره ، مثل التغذية

نظام ، نظام نقل هوائي وهلم جرا.

◆ بالنسبة لنظام التدفئة الخاص بالمصنع ، فهو مرن للغاية.يمكننا تكوينه.

يعتمد على ظروف موقع العميل ، مثل البخار والكهرباء وفرن الغاز وما إلى ذلك ، يمكننا تصميمها جميعًا لتتناسب مع مجفف الرش الخاص بنا.

◆ إذا لم يكن هناك نظام تدفئة ، فيمكن كمبرد أن يصنع جزيئات بهواء تبريد.

◆ معدات البحث والتطوير الكاملة والمهنية ، وخدمات اختبار المنتجات العلمية والمعقولة ، وتبادل تكنولوجيا الإنتاج الشامل والمتعمق ، ومنصات خدمات البحث والاستكشاف:

يمكن لشركة XKIANDAO تزويد العملاء بمختلف اختبارات العمليات وخدمات التحقق من الاختبار في سلسلة من المختبرات مثل YPG و LPG و PSD و BYP و PFSD وما إلى ذلك ، والمقاييس التجريبية الصغيرة أو حتى عدد صغير من وحدات الاختبار من نوع الإنتاج.لقد تحققت هذه المصانع من جدوى التطبيق الفني للعديد من سلاسل التسوية ، وتحديد أفضل ظروف عملية الإنتاج ، وتقديم عينات لتحليل السوق.

تنويهس قبل الامر:

اسم التغذية وخصائصها الفيزيائية: المحتوى الصلب (أو محتوى الماء) ، اللزوجة ، التوتر السطحي ، قيمة الأس الهيدروجيني.

◆ سعة المسحوق بعد التجفيف ، ومحتوى الماء المتبقي المسموح به ، وحجم الجسيمات ، ودرجة الحرارة المسموح بها.

الإنتاج ، ساعات العمل اليومية / الورديات.

الطاقة المتاحة: ضغط البخار المتاح ، السعة الكهربائية ، الفحم ، الزيت ، الغاز المتاح.

◆ متطلبات التحكم: ما إذا كانت درجات حرارة المدخل والمخرج بحاجة إلى التحكم تلقائيًا.

◆ متطلبات جمع المسحوق: ما إذا كان يجب تركيب مصيدة للأكياس ، وتتطلب البيئة غازات العادم.

◆ متطلبات خاصة أخرى.

خدمة الاختبار المدفوعة:

نرحب بالعملاء الجدد والقدامى للرد بشكل كامل على الاستبيان العام والشامل والمهني - بناءً على مواصفات متطلبات المستخدم (URS) ، التي أطلقها قسم المبيعات في شركتنا خلال فترة التحضير لأبحاث السوق.

يمكن للشركة تصميمها لك على أساس الخصائص المادية المختلفة للمستخدمين ، وأنماط التسخين المختلفة ، ومتطلبات التحكم المختلفة ، ومتطلبات الإخراج المختلفة ، وظروف المنتج المختلفة ، والتصرفات المختلفة للورشة ، ومتطلبات التنظيف في المكان المختلفة (CIP) ، إلخ. ، وذلك لتلبية متطلبات المستخدمين المختلفين.

تم تجهيز جميع أنواع الآلات التجريبية في الشركة لاختبار المستخدمين لتأكيد خصائص التجفيف.أنت مرحب بك للحضور إلى شركتنا للاختبار.
