التجفيف المستمر 10000 كجم مجفف رذاذ التجفيف

منتوج وصف

RZL سلسلة رذاذ المبرد/ جهاز تحبيب التبريد

تفاصيل المنتج: الموديل رش الطرد المركزي من نوع RZL برودة /جهاز تحبيب التبريد

وصف عام :

جهاز تحبيب التبريد بالرش بالطرد المركزي من نوع RZL هو منتج ذو قابلية عملية قوية وملاءمة.إنه مصنع خاص مصمم خصيصًا من قبل شركتنا لتبريد وتحبيب المواد ذات نقطة الانصهار المنخفضة.

يُعرَّف التبريد بالرش (بدلاً من ذلك التجميد بالرش) بأنه عملية يتم من خلالها تشكيل الذوبان إلى جزيئات ذات شكل كروي عن طريق رش المصهور في غرفة تبريد يمر خلالها الهواء المحيط أو المبرد بدرجة حرارة منخفضة.تستخدم البخاخات الدوارة (ذات العجلات) والفوهات لرش المصهور.يجد التبريد بالرش تطبيقات في الصناعات الكيميائية والغذائية والصيدلانية.إنها الطريقة الأكثر ملاءمة لتحويل المواد الأولية المنصهرة إلى جزيئات حرة التدفق بحجم جزيئات متحكم فيه.

تيأهمية خصائص الذوبان

يمكن تمثيل تكوين الذوبان للمنتج من خلال منحنى التصلب.عندما تتلامس القطرات المنصهرة مع الجو المحيط بالهواء البارد ، يتم تبريد الذوبان إلى درجة حرارة التصلب.أثناء إطلاق حرارة المعالجة للمنتج ، يحدث التكثيف لاحقًا عند درجة حرارة ثابتة (حالة).بمجرد أن لا يصبح تيارًا في الحالة السائبة ، سيتم تبريد القطرات بشكل إضافي إلى شكل جسيم صلب ثابت.

منتجات الجسيمات الدقيقة

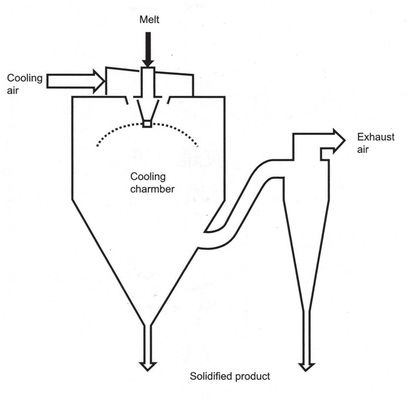

أفضل طريقة معالجة هي تفتيت السائل المنصهر برذاذ دوار عالي السرعة في برج تبريد مخروط تيار مشترك (قطر صغير نسبيًا).يتم جمع معظم المنتجات مباشرة في قاع برج التبريد ، ويتم استرداد المسحوق الناعم من خلال فاصل الإعصار.

نطاق حجم الجسيمات: 50-150 ميكرون

خشن جسيم منتجات

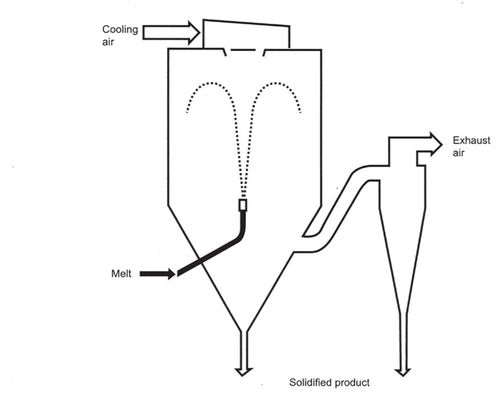

تعمل فوهة ضغط السائل الأحادي المثبتة في مخروط برج الرش على رش تدفق الهواء البارد المنتظم (يتم تسوية الهواء البارد بواسطة موزع الهواء المثبت في الأعلى).هذه الطريقة هي أفضل طريقة لإنتاج المنتجات ذات الحبوب الخشنة.يمكن لطريقة مسار المنتج ونوع النافورة أن تصلب القطرات المنصهرة إلى درجة خشنة في برج تبريد صغير الحجم نسبيًا.

نطاق حجم الجسيمات: 150 ～ 300 ميكرون

منتجات الجسيمات كبيرة الحجم

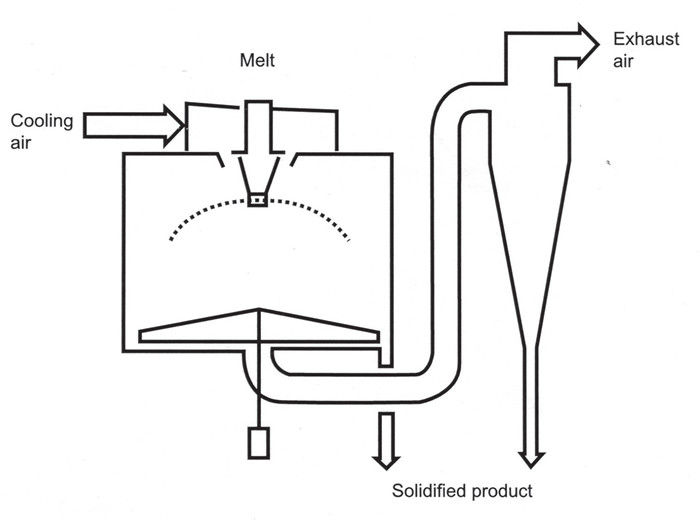

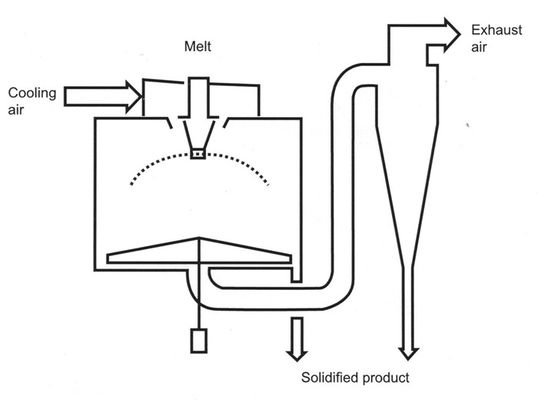

يتم ترذيذ المنتج الحبيبي الكبير ومعالجته بواسطة رذاذ دوار منخفض السرعة في برج بخاخ تبريد بقطر كبير.على الرغم من أن البرج المخروطي يلبي المتطلبات ، من أجل تقليل ارتفاع المبنى وتبسيط متطلبات الدعم للبرج ، يوصى عادةً بتصميم قاع مسطح.تقوم مجموعة من جهاز الكنس الدوار بمسح منتج التبريد في أسفل البرج إلى منفذ التفريغ الجانبي أو استعادته بفاصل حلزوني عبر أنبوب العادم المركزي.

نطاق حجم الجسيمات: 300 ～ 1000 ميكرون

تيالخصائص التقنية:

● موزع الهواء الدوامي المصمم خصيصًا ، استنادًا إلى المبادئ الأساسية للديناميكا الهوائية وميكانيكا السوائل ، يقوي الكتلة وتبادل الحرارة بين الهواء البارد وقطرات الذوبان الساخنة.في نفس الوقت ، يعتمد النظام طريقة التدفق الموازي المضاد لضمان ضباب الذوبان الساخن.يتم تبريد القطرات بشكل كامل وفعال عن طريق الهواء البارد لإكمال عملية تحبيب التبريد.

● يعتمد برج التحبيب على جهاز تبريد الهواء المغلف لضمان أن الجدار الداخلي لبرج التحبيب لا يسبب ظاهرة "تعليق الجدار بالذوبان الساخن".

● يضمن جهاز هيكل العادم "ذو القبعة المنخفضة" الحاصل على براءة اختراع تجميع أكثر من 90٪ من المنتجات النهائية في أسفل برج التحبيب ، ودخول كمية صغيرة فقط من المسحوق الناعم إلى فاصل الإعصار ، مما يقلل من فصل الغازات الصلبة ضغط فاصل الإعصار.

● يتم ترشيح الهواء الداخل إلى نظام برج التحبيب من خلال ثلاث مراحل من الكفاءة الأولية والمتوسطة ودون عالية ، ومستوى التنقية يصل إلى 300000 أو أكثر.

● الجدار الداخلي لبرج التحبيب وأنبوب المسحوق وفاصل الإعصار مصنوع من الفولاذ المقاوم للصدأ المرآة SUS304 / BA.يتم معالجة خط اللحام باللحام بغاز الأرجون.ظاهرة "تراكم المسحوق".خط أنابيب مخرج المسحوق وفاصل الإعصار مزودان بمنفذ تنظيف سريع الفتح ، وهو مناسب للفك والتنظيف والتطهير والتعقيم ، ويلبي تمامًا متطلبات نظافة الطعام.

● تم تجهيز نظام استعادة المنتج بجهاز تبريد وتجفيف بطبقة مميعة ثانوية خاصة لإعادة تبريد وتجفيف المسحوق الناعم بعد التحبيب بالرش.المنتج النهائي بعد التعبئة والتبريد والتجفيف يتمتع بسيولة جيدة ودرجة حرارة منخفضة ، ويمكن تعبئته مباشرة.

5. نبات مميزات

يمكنها إنتاج جزيئات كروية بمظهر جميل.

مظهر الجسيمات أنيق وجميل

توزيع حجم الجسيمات الضيق

الجسيمات ليست مساحيق ولها غبار منخفض

يمكن أن تنتج جسيمات ذات سيولة كبيرة ، وقوة ميكانيكية جيدة ولا تتلف بسهولة.

من الأسهل تحقيق الاستمرارية والأتمتة وتقليل العمالة في التغذية والتغذية والتجميع والخلط والقياس والتعبئة.

تحسين الذوبان

تحسين بيئة العمل

هذا الجهاز سهل التشغيل ويمكن تشغيله آليًا وسهل الصيانة.

استخدم مجموعة المعدات لتحقيق التشغيل المستمر بدون طيار.

هذا الجهاز هو الأنسب للحبيبات المستمرة ذات السعة الكبيرة.

F. الجهاز عمودي ويمكن تثبيته في الهواء الطلق بمساحة صغيرة.

6. مقدمة حالة التصميم:

مقدمة خطة التصميم 1:

وفقًا لخصائص المواد) محبب بخاخ التبريد (microsphere) تستخدم هذه المعدات بشكل أساسي للتبريد بالرش وتحبيب المواد الكيميائية المنصهرة مثل دهون البولي إيثيلين وشمع البرافين والدهون الأمينية والغليسيرات والمطاط المضافات البلاستيكية ، ويمكن أن تلبي متطلبات العملاء المختلفة حجم الجسيمات المنتج.منتجات التبريد بالرش في عملية التبريد بالرش / التكثيف بالرش ، يدخل رذاذ المصهور إلى برج التبريد لتشكيل جزيئات كروية.التبريد بالرش تكتمل عملية التبريد بإدخال هواء بدرجة حرارة منخفضة كافية.يتم صهر المصهور أو تحبيبه بواسطة مرذاذ دوار مجهز بسابق مصمم خصيصًا ، ويمكن أيضًا تفتيته بفوهة ضغط أو فوهة ثنائية التدفق.يستخدم التبريد بالرش في الصناعات الكيميائية والغذائية والصيدلانية.إنها طريقة مناسبة لمعالجة المواد المنصهرة إلى جزيئات تتدفق بحرية والتحكم في حجم الجسيمات.

خصائص الذوبان

عندما تتلامس قطرات الذوبان المصهورة مع هواء التبريد ، يمكن تبريدها إلى حالة تصلب.تحدث عملية تخثر المادة النقية في ظل ظروف درجة حرارة ثابتة تتشكل أثناء عملية إطلاق حرارة تصلب المنتج.ليست كل الانصهار لها نقطة تجمد محددة ، وقد يحدث تغير الطور ضمن نطاق درجة حرارة ، أو قد يكون من الطور الذائب دون إطلاق كل حرارة التصلب إلى مادة صلبة غير متبلورة بسبب عملية التركيب غير المتبلور.قد تكون القطرات الصغيرة أيضًا في حالة مبردة تحت درجة حرارة التجمد.من المهم جدًا استخدام البيانات لشرح الخصائص الفيزيائية وخصائص التصلب للذوبان.بناءً على ذلك ، نقرر حجم برج التبريد ، ونختار طريقة الانحلال ، ونقرر ما إذا كنا سنختار وضع التيار المشترك للغاز أو وضع التيار المعاكس أثناء عملية التبريد.في بعض الحالات ، يمكن أن تُظهر طريقة التبريد ذات المرحلتين مزايا.

اختيار التصميم

يعتبر جهاز تبريد الطبقة المميعة المبرد بالهواء المحيط أكثر ملاءمة لطريقة التبريد ذات المرحلتين ، ويمكن أيضًا استخدام نظام نقل هوائي بهواء نقل بارد.يعتمد اختيار التصميم أيضًا على متطلبات حجم الجسيمات للمنتج النهائي ، والتي يمكن أن تتراوح من الجسيمات الدقيقة والجزيئات الخشنة إلى الجسيمات الخشنة للغاية والجزيئات الخشنة إلى المنتجات الخشنة للغاية.تحسين استهلاك طاقة التبريد وجودة المنتج قد تحتاج المعدات التي تعمل في المناخات الدافئة إلى إزالة الرطوبة وتبريد الهواء قبل دخول مبرد الرذاذ.لتقليل استهلاك الطاقة الإضافي ، تتم إعادة تدوير هواء العملية بشكل عام لتقليل الحمل على معدات التبريد وإزالة الرطوبة.يسمح تصميم نظام إعادة الدوران بإطلاق الغاز من النظام ويمكن إدخاله في الهواء المحيط ، مع درجة معينة من التبخر مصحوبة بتبريد بالرش.يسمح باب الهواء متعدد القنوات المثبت في نظام الدوران هذا للجهاز بالعمل في دورة مفتوحة دون الحاجة إلى بدء معدات إزالة الرطوبة والتبريد ، بحيث يمكن تقليل تكاليف التشغيل في المواسم الباردة والجافة.

معدات التشغيل

مقدمة خطة التصميم 2:

(يتم تحديد المعلمات وفقًا لخصوصية المادة)

تجفيف التحبيب هو عملية مستخدمة على نطاق واسع للمواد المنصهرة السائلة.الأكثر ملاءمة للذوبان ومعجون البلاستيك السائل الشمعي الصلبة أو الحبيبية أو المنتجات الصلبة الكروية.لذلك ، عند توزيع حجم الجسيمات ، يجب أن يفي محتوى الرطوبة المتبقي والكثافة الظاهرية وشكل الجسيمات للمنتج النهائي بالمعايير الدقيقة.تجفيف التحبيب هو عملية مثالية للغاية.

صالمبدأ:

يتم تبريد الهواء بواسطة سطح الهواء المصفى ويدخل إلى موزع الهواء الموجود أعلى المجفف.يدخل الهواء الساخن برج التحبيب بشكل موحد في شكل حلزوني.يمر سائل المادة عبر مرذاذ التحبيب في الجزء العلوي من جسم البرج ويتحول إلى حبيبات سائلة.يشكل جسم البرج تيارًا مشتركًا وتدفق تيار معاكس لتشكيل تدفق مختلط ، مما يزيد من كفاءة نقل الحرارة.يمكن ترسيخه وتجفيفه في وقت قصير جدًا عند ملامسته للهواء البارد.للمنتج النهائي.يتم إخراج المنتج النهائي باستمرار من قاع برج التجفيف وفاصل الإعصار ، ويتم تفريغ غاز العادم بواسطة المروحة.

ميزات:

سرعة التبريد سريعة ، وتزداد مساحة سطح المادة المنصهرة بشكل كبير بعد الانحلال.في تدفق الهواء البارد ، يمكن تبخير 70٪ إلى 80٪ من الحرارة على الفور ، ووقت التجفيف هو بضع ثوانٍ فقط.المنتج لديه التوحيد الجيد والسيولة والذوبان ، المنتج ذو نقاوة عالية ونوعية جيدة.عملية الإنتاج مبسطة والتشغيل والتحكم مريحان.بالنسبة للمواد الخاصة ، يمكن أن يصل إنتاج 40-80 شبكة إلى 85٪ ، ويمكن أن يصل إنتاجية 30-80 شبكة إلى 95٪.يمكن تجفيفها إلى منتجات كبسولات دقيقة في وقت واحد.بعد التجفيف ، لا توجد حاجة للغربلة ، مما يقلل من عملية الإنتاج ويحسن نقاء المنتج.يمكن ضبط حجم جسيمات المنتج ، والكثافة الظاهرية ، والرطوبة عن طريق تغيير ظروف التشغيل ضمن نطاق معين ، كما أن التحكم والإدارة مريحان للغاية.

الاستخدامات: المضافات البلاستيكية ، المضافات الغذائية ، المضافات الكيماوية ، حامض دهني ، أحادي الجلسريد ، شمع البارافين والمواد الصلبة الأخرى.

7.المنتجات القابلة للتطبيق:

الصناعة العضوية:

نسبة عالية من الأحماض الدهنية (حمض دهني ، أحماض دهنية أمينية ، إلخ) ، زيت النخيل

2 - ثبات كلوريد البوليفينيل (ستيرات الرصاص ، ستيرات الكادميوم ، ستيرات الزنك ، إلخ.)

3. الأليفاتية ، دهون الجلسرين (الحمضية) ، الشحم ، إلخ.

4 - البتروكيماويات (البارافين ، إلخ)

5. راتينج اصطناعي (راتينج فينول ، راتينج بترولي ، بيسفينول أ ، إلخ.)

6. العطريات (قطران الأسفلت ، حمض الفثاليك اللامائي ، حمض التيريفثاليك ، حمض الماليك اللامائي)

7. الأسمدة (اليوريا ، حمض النيتريك ، إلخ.)

8. المركبات الحلقية غير المتجانسة (الكابرولاكتام ، إلخ)

الصناعة غير العضوية:

9. هيدروكسيد الصوديوم (الصودا الكاوية) ، الكبريت ، كلوريد الكالسيوم

سكيميائي ل product حالات العسر الشديدعملية جي
