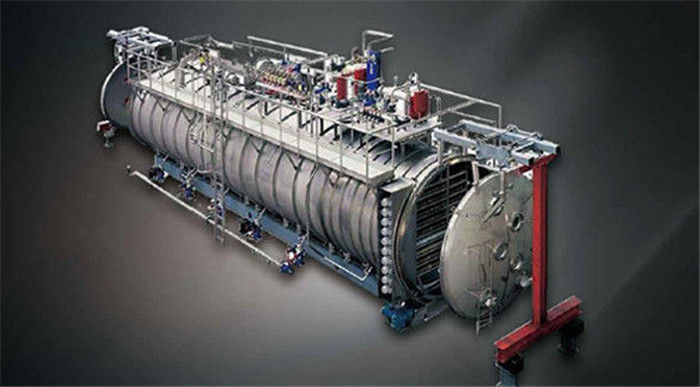

آلة تجفيف الفراغ بالحزام الدوار المستمر بالزيت الحراري SGS

منتوج وصف

مجفف حزام الفراغ سلسلة VBD

VBد سلسلة جمحدود مكنسة كهرباء بelt دراير إلى عن على صلب (آلة تجفيف بالحزام الشبكي) (مجفف الحزام الفراغي لاستخراج الأعشاب) (آلة تجفيف حزام الفراغ ، حزام اكتب دراير)

تم تصميم محطات التجفيف بالحزام الفراغي للشحن المستمر للمنتجات السائلة أو الصلبة.يتم أيضًا تفريغ الحبيبات المجففة بشكل مستمر وتحت ظروف الغرفة النظيفة (GMP).بعد عملية التجفيف ، يمكن طحن المنتجات وتخصيصها ، ويمكن اعتبار التجفيف بالحزام الفراغي من أكثر طرق التجفيف اقتصادا ولطيفا.

وصف عام

مجفف الحزام الصلب متعدد الطبقات ذو درجة الحرارة المنخفضة هو نوع من معدات التجفيف من نوع الحزام الفراغي المغلق بالكامل والتغذية والتفريغ المستمر.تنطبق على جميع أنواع المواد الصلبة والبلورية والحبيبات والمسحوق والحبوب والفواكه والمواد الخام الأخرى.

مجفف الحزام الفراغي من سلسلة VBD عبارة عن معدات تجفيف الفراغ للتغذية والتفريغ المستمر.يتم نقل المنتج السائل إلى جسم المجفف عن طريق مضخة التغذية ، وينتشر بالتساوي على الأحزمة عن طريق جهاز التوزيع.في حالة الفراغ العالي ، تنخفض درجة غليان السائل ؛يتبخر الماء في المادة السائلة.تتحرك الأحزمة على ألواح التسخين بالتساوي.يمكن استخدام البخار والماء الساخن والزيت الساخن كوسائط للتدفئة.مع تحريك الأحزمة ، يمر المنتج من البداية بالتبخير والتجفيف والتبريد إلى التفريغ في النهاية.تنخفض درجة الحرارة من خلال هذه العملية ، ويمكن تعديلها لمنتجات مختلفة.تم تجهيز كسارة الفراغ الخاصة في نهاية التفريغ لإنتاج أحجام مختلفة من المنتج النهائي.يمكن تعبئة المسحوق الجاف أو المنتج الحبيبي تلقائيًا أو الاستمرار في عملية لاحقة.

يحول مجفف الحزام الفراغي من سلسلة VBD التجفيف الساكن التقليدي إلى تجفيف ديناميكي بالفراغ ، ويقلل من وقت التجفيف من 8-20 ساعة إلى 20-80 دقيقة.في مجفف الحزام الفراغي ، درجة حرارة التجفيف قابلة للتعديل لمنتجات مختلفة.إنه يحل مشكلة درجة الحرارة المرتفعة مع مجفف الرذاذ ومشكلة التشبع بسبب وقت التجفيف الطويل مع فرن التجفيف التقليدي.اللون ، الذوبان ، الحفاظ على المكونات للمنتج الجاف من مجفف الحزام الفراغي لا يضاهى.

مبدأ العمل:

الجهاز عبارة عن غرفة مفرغة ، مع حزام ناقل للمواد PTFE (تفلون) مرتبة بالداخل.من خلال موزع الفراغ المستمر في الجزء العلوي من الجهاز ، يتم توزيع المواد باستمرار على حزام النقل.وفقًا لخصائص المادة ، يمكن تعديل سمك توزيع المواد (3 مم ~ 30 مم).سيستمر الحزام الناقل في النقل ببطء إلى الطرف الآخر من الناقل ، وأسفل الحزام الناقل توجد منطقة تسخين تزود الحزام الناقل بالطاقة الحرارية.أثناء عملية النقل ، يتبخر الماء الموجود في المادة الموجودة على الحزام الناقل باستمرار ، ويتم ضخ البخار بسرعة بواسطة مضخة تفريغ ، وعندما تصل المادة إلى أحد طرفي الحزام الناقل ، تسقط من تلقاء نفسها إلى الطبقة الثانية.لذلك تتكرر عملية التجفيف هذه حتى تجفف المادة للوصول إلى متطلبات التجفيف.

وفقًا لحجم قدرة العميل ومتطلبات العملية ، تم تصميم وترتيب حزام النقل متعدد الطبقات في حاوية الفراغ.من خلال وحدة التغذية الصلبة المستمرة وجهاز توزيع المواد ، في ظروف الفراغ ، يتم تغذية المواد الخام التي تحتاج إلى التجفيف بشكل مستمر ، يدرك العملاء التغذية المستمرة والتوزيع المنتظم على حزام التجفيف.نظرًا لأن المادة يتم تقليبها باستمرار في عملية التجفيف دون توقف لتسريع معدل التبخر والوقت ، وفي نفس الوقت يتم ضمان توحيد المنتجات في عملية التجفيف.يمكن تعديل درجة حرارة التجفيف لكل حزام ناقل من 20 ℃ إلى 180 ℃ ، إلى جانب سرعة النقل يمكن تعديلها أيضًا ، وبالتالي يمكن أن تتكيف مع منحنى التجفيف لأي مادة ، مما يحقق التجفيف المعتدل.يمكن ضبط وقت بدء التفريغ في غضون 20 دقيقة إلى 90 دقيقة بعد دخول المادة إلى المجفف.

أخيرًا في نهاية التفريغ ، تسقط المواد في أخدود النقل ، ويتم نقلها بواسطة الناقل اللولبي إلى المخرج.إذا كان المنتج المجفف يحتاج إلى عملية طحن ، فيمكن سحقه تحت ظروف الفراغ ، وتجنب الغبار المتطاير ، وزيادة إنتاجية المنتج وحل مشاكل التلوث.بعد أن يتم سحقها غربال ، يمكن تعديل رقم شبكة المنتج بين 20meshes-200meshes ، وفي النهاية يتم نقل المنتج إلى برميل تجميع المواد ، حتى يتم إنجاز هذه العملية ، التفريغ المستمر والتجفيف ، وسوف ينتقل الإنتاج إلى الأسفل عمليات التدفق مثل مرحلة التعبئة والتغليف وما إلى ذلك.

إلى جانب ذلك ، بالنسبة للمنتج المجفف ، يمكن تحقيق التفريغ المستمر للمنتج من خلال جهاز التفريغ المستمر الفراغي ومجمع المواد الفراغية.في نفس الوقت ، يمكن تحقيق استرداد المذيب العضوي ، والذي يمكن أن يحل مشكلة حماية البيئة ويزيد من عائد استرداد المذيبات.

عيوب المجفف التقليدي

مجفف الفراغ المستمر ذو درجة الحرارة المنخفضة هو مفهوم جديد لمعدات التجفيف ذات الكفاءة العالية وتوفير الطاقة ، والتي تم تطويرها بنجاح بعد المقارنة المتكررة بين مزايا وعيوب التجفيف بالرش التقليدي والتجفيف بالتجميد.

في دورة تجفيف المنتجات مثل الطب الصيني التقليدي والطب الغربي والمواد الكيميائية والغذائية ومنتجات الرعاية الصحية وغيرها من الصناعات ، يكون تجفيف الرذاذ مفيدًا للتكلفة ، ولكن هناك عيبًا كبيرًا في قابلية ذوبان المنتج ، وهو صالح الأصلي وشكل المسحوق ، ولا يمكنه فعل أي شيء للمنتجات ذات اللزوجة الأعلى قليلاً والمنتجات الحساسة للحرارة.يمكن أن يحصل التجفيف بالتجميد التقليدي على منتج يتمتع بقابلية ذوبان ممتازة وجودة عالية ، ولكن العائد منخفض جدًا ، والتكلفة مرتفعة جدًا.

خصائص ومزايا درجة حرارة منخفضة المستمر فراغ جافإيه

مؤشرات عملية المجفف الفراغي المستمر ذات درجة الحرارة المنخفضة في مكان ما بين الجهازين ، كلاهما لضمان عدم وجود تغيير في الطبيعة الأصلية للمادة ، مثل الحساسية للحرارة ، والقابلية للذوبان ، والنكهة الأصلية ، والعطر ، وما إلى ذلك. جيد ، والذي يمكن أن يدرك أن المنتجات المجففة مسامية وفضفاضة من الداخل ، مما يحافظ على طبيعة المواد الأصلية والمظهر الجيد.بسبب درجة الحرارة المنخفضة والتجفيف بالفراغ ، فإنه يمكن أن يلبي متطلبات المعالجة للمواد الأكثر حساسية ، ويستخدم على نطاق واسع في الصناعات البيولوجية والصيدلانية والغذائية والكيميائية.تتميز المعدات بميزات مثل توفير الطاقة ، ودرجة الحرارة المنخفضة ، والإنتاجية العالية ، والأداء المستقر ، والأمان والموثوقية.

يكسر مجفف الفراغ المستمر بدرجة الحرارة المنخفضة المشكلة الفنية الصعبة المتمثلة في التغذية المستمرة والتفريغ في حالة الفراغ ، والتي تحول التجفيف الساكن إلى تجفيف ديناميكي بنجاح ، وتحقيق التغذية المستمرة والتفريغ والتشكيل من خلال التكسير في حالة الفراغ وتجنب مرتين من التلوث وتقليل الأكسدة للمواد القابلة للأكسدة. تحقق عملية الإنتاج بأكملها إنتاجًا مغلقًا بالكامل ، وهو عبارة عن أنابيب ، أوتوماتيكي ، مستمر ، وبالتالي يصل إنتاج المسحوق الجاف إلى أكثر من 99٪ ، ومعدل استرداد المذيبات أكثر من 90 نظرًا لأن نظام إدارة تشغيل واجهة الإنسان والآلة قد تم تحقيقه ، فقد تم تحسين ناتج المنتج الجاف بشكل كبير ، كما تم تقليل تكلفة الإنتاج.في الوقت نفسه ، سواء كانت المعدات أو عملية الإنتاج بأكملها في حالة امتثال صارم لمتطلبات GMP الوطنية وحماية البيئة ، وتحقيق "الكفاءة العالية وتوفير الطاقة وحماية البيئة وحماية البيئة" في "الخطة الخمسية الثانية عشرة" الوطنية ".

مجفف الفراغ المستمر ذو درجة الحرارة المنخفضة مناسب بشكل خاص لتجفيف المواد ذات اللزوجة العالية والدهون العالية والسكر العالي ، وهو أمر يصعب حله في مجفف الرذاذ وفرن التجفيف بالفراغ.ويمكن أن يحافظ على استقرار واتساق دفعة المنتج.

ميزات تقنية:

1. في حالة الفراغ لتحقيق التغذية والتفريغ المستمر ، يمكن ضبط كمية التغذية بحرية وفقًا للاحتياجات.

2. يتم تحويل نظام التسخين باستخدام البخار والماء الساخن والتسخين الكهربائي إلى تسخين بالزيت الحراري وأشكال أخرى.

3 يمكن تعديل درجة حرارة التجفيف من 20 ℃ إلى 180 ℃ ، وفي 20 دقيقة إلى 90 دقيقة تبدأ في تفريغ المواد باستمرار حتى الانتهاء من إنتاج الدُفعات.

4. المسار مصنوع من مادة التفلون ، تشغيل مستقر ، منطقة تسخين موثوقة وموحدة. يمكن تعديل سرعة المسار ، وعدد الطبقات من 2 إلى 10 طبقات ، يتم تحديدها وفقًا لمتطلبات الإنتاج الخاصة بالمستخدم.

5. باستخدام مجموعة متنوعة من أجهزة توزيع المواد ، والتي يمكن أن تتكيف مع التجفيف للسائل ، والمستخلص ، والمسحوق ، والمواد الحبيبية ، إلخ.

6. مجهزة بنظام طحن أوتوماتيكي تحت ظروف الفراغ ، يمكن اختيار رقم الشبكة للجسيمات الجافة وفقًا لمتطلبات المستخدم.

7. مع نظام التنظيف CIP ، التنظيف التلقائي ، إنه سريع ومريح.

8. اختيار وحدة تفريغ عالية الجودة ومصممة بعناية ومدمجة ، مع قدرة عالية مستمرة لمعدل الضخ وفراغ مستقر.

9. استهلاك منخفض للطاقة ، لا ثلاث نفايات ، ضوضاء منخفضة.

10. الامتثال الكامل لمتطلبات شهادة GMP.

المزايا الرئيسية:

مجموعة كاملة من العمليات تلقائية ، موصولة بالأنابيب ، مستمرة ، مبرمجة.

أكمل عملية التجفيف في الفراغ تحت درجة حرارة منخفضة ، ولا يوجد تغيير في طبيعة المواد الحساسة للحرارة ، ولا توجد فرصة للتلوث.

مناسب لتجفيف جميع أنواع المواد شديدة الصعوبة.لا تلتصق المواد عالية اللزوجة بالحزام (تفلون PTFE لحزام النقل) ، وشكل مادة الكريستال لا يتضرر بعد التجفيف.

يمكن تعديل جفاف المواد (محتوى الرطوبة).

استهلاك الطاقة هو 1/3 فقط من مجفف الرش بالطرد المركزي لنفس الإخراج ، و 1/6 من مجفف التجميد.

يمكن تحسين محتوى الرطوبة للمنتج ودمجه مع المعلمات الرئيسية مثل درجة الحرارة ودرجة الفراغ وسرعة عملية التجفيف ، بحيث يمكن لمعدل استخدام العمل للمعدات تحقيق أفضل فائدة اقتصادية.

باستخدام PLC شاشة تعمل باللمس نظام التشغيل والتحكم الآلي ، وتكوينها بجهاز حماية مستمر.درجة عالية من الأتمتة يمكن أن تقلل بشكل كبير من تكلفة تشغيل القوى العاملة.

هذه الآلة معقولة التصميم ، مدمجة في الهيكل ، مريحة في التركيب والتشغيل ، ومناسبة للتركيب في معظم ظروف العمل.

مناسبة للدفعات الكبيرة ، والتشغيل المستمر والتلقائي.

على النقيض من مماثل تقليدي جافإيه

اصطلاحي المواصفات.

تلاحظ: إذا كان المذيب عبارة عن مذيب عضوي (إيثانول ، أسيتون ، ميثانول ، إلخ) ، فسيتم تحسين تبخر المعدات بشكل كبير.

يرتبط معدل التبخر ارتباطًا وثيقًا بدرجة حرارة عملية التجفيف.

نطاق التطبيق

بشكل عام ، هذه السلسلة من VBD مناسبة لتجفيف المواد مثل: الطب الصيني التقليدي ، والطب الغربي ، والمواد الغذائية ، والصناعات الكيماوية وغيرها من الصناعات ؛

صلبة ، بلورية ، حبيبات ، مسحوق ، حبوب ، فواكه ومواد خام أخرى ؛

المواد القابلة للتأكسد ، المتفجرة ، شديدة التهيج ، المواد شديدة السمية ؛

المنتجات التي تطالب باستعادة جميع أنواع المذيبات.

النطاق المحدد للتطبيق هو كما يلي:

1. يستخدم مجفف الحزام الفراغي (VBD) بشكل أساسي في تجفيف أنواع كثيرة من المواد الخام السائلة أو المعجون ، مثل الأدوية التقليدية والغربية ، والأطعمة ، والمنتجات البيولوجية ، والمواد الكيميائية ، والأطعمة الصحية ، والمضافات الغذائية ، وما إلى ذلك ، وهي مناسبة بشكل خاص لتجفيف المواد باستخدام اللزوجة العالية ، أو التكتل السهل ، أو اللدائن الحرارية ، أو الحساسية الحرارية ، أو المواد التي لا يمكن تجفيفها بالمجفف التقليدي.بالنسبة للمواد المذكورة أعلاه ، يعد VBD هو الخيار الأفضل.

2. صناعة الأدوية: مستخلص الطب الصيني ، مستخلصات نباتية ، جنين البيض ، سلسلة PVPK ، سائل مخمر إلخ. صناعة الأغذية: مستخلص الشعير ، الكربوهيدرات ، المشروبات الفورية ، مسحوق الشاي ، مسحوق الكاكاو ، عجينة الذرة إلخ.

3. الصناعة الكيميائية: بطارية الليثيوم ، بنزوات إيمامكتين إلخ.

الإشارة إلى بعض الصور المادية لمجفف الحزام الصلب ذو درجة الحرارة المنخفضة بالفراغ:
