التوافق الجيد 316L نظام استعادة الحرارة النفايات

منتوج وصف

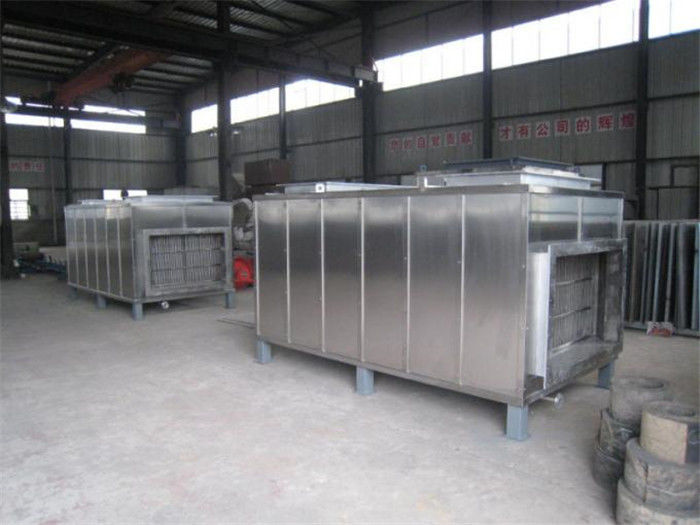

سلسلة RH نظام استعادة الحرارة المهدرة

تفاصيل المنتج: معدات التجفيف بالرش ، وحدة التهوية لاستعادة الحرارة ، هيكل مدمج / نظام استعادة الحرارة المهدرة

مقدمة المنتج:

مُعاد تسخين النفايات هو شكل من أشكال المبادلات الحرارية حيث يتم إجراء غازات العادم الساخنة من الفرن بشكل مستمر على طول نظام المداخن حيث تنقل الحرارة إلى الهواء الداخل أو الوقود الغازي.

تجفيف خط إنتاج XIANDAO مع مبادل حراري فعال لاستعادة الحرارة المفقودة: مواقف فائقة النظافة ، فائدة فعالة عند عادم خط تجفيف 200 درجة مئوية ، مع هواء نقي 165 درجة مئوية في الفرن لتقليل استهلاك طاقة السخان الكهربائي بالفرن ؛

خصائص مسخن الهواء من نوع اللوحة السداسية:
بالمقارنة مع جهاز التسخين المسبق التقليدي ، فإن هذا المسخن المسبق للوحة يتميز بكثافة عالية لسطح التسخين ، ومقاومة جيدة للتآكل ، وعمر خدمة طويل ، وهيكل مضغوط ، ويغطي مساحة أصغر ، وانخفاض الضغط صغير ، ومعامل تسرب منخفض.
يتميز نظام التدفق العكسي بكفاءة عالية وقنوات غاز عمودية وسهولة التنظيف.

تقني فهارس الأداء /المعلمات:

الخصائص الرئيسية لأنابيب الحرارة:

1. بداية سريعة ، نقل الحرارة بسرعة
2. مقاومة الحرارة الصغيرة ، التوحيد الجيد في درجة الحرارة
3. الموصلية الحرارية العالية.14 ميجا واط / مللي أمبير
4. قدرة كبيرة على نقل الحرارة
5. نطاق درجة حرارة واسعة
6. ضغط عمل منخفض
7. حسن التوافق
8. عمر خدمة طويل
9. تطبيق آمن وموثوق
10. عنصر نقل الحرارة ، بغض النظر عن حالة الإثارة الحرارية أو الحالة الساكنة ، لن ينتج أي ضرر للمواد المشعة لجسم الإنسان

مميزات:

غلاية حرارة النفايات وغلاية استرداد الحرارة ، بما في ذلك عملية سخان الغاز ، ومسخن البخار ، وسخان الهواء الإضافي وما إلى ذلك خارج سطح الزعنفة ، مما يزيد من منطقة نقل الحرارة ، ويحسن تغيير الكفاءة الحرارية باستخدام الأشعة السينية والموجات فوق الصوتية والمسحوق المغناطيسي ، طرق الاختبار غير التدميرية مثل النفاذية لضمان جودة المعدات.

المواصفات الفنية:

مبادل حرارة غاز المداخن الموافقة المسبقة عن علم والتخطيطي:

مقدمة عن تقنية الأنابيب الحرارية

أنبوب الحرارة هو نوع من عناصر التوصيل الحراري الجديدة ذات الموصلية الحرارية الفائقة.منذ الثمانينيات من القرن الماضي ، تم تطوير أنبوب حراري للغاز - مبادل حراري للغاز ، أنبوب حراري للغاز - مبادل حرارة الماء ، فرن حراري نفايات أنبوب الحرارة ، فرن بخار حدوة ، مولد بخار لأنابيب الحرارة ، موقد أنبوب الحرارة بالهواء الساخن ومنتجات أنابيب الحرارة الأخرى.أنبوب الحرارة يستخدم على نطاق واسع في صناعة مواد البناء ، الصناعة المعدنية ، الكيماويات والبتروكيماويات ، هندسة الطاقة ، صناعة النسيج ، صناعة الزجاج ، الهندسة الكهربائية والإلكترونية وما إلى ذلك.

مبدأ عمل الأنابيب الحرارية

أنبوب الحرارة هو المكونات الأساسية لمبخر أنابيب الحرارة المهدرة.يؤدي انتقال الحرارة خلال المرحلة إلى تغيير الحرارة الكامنة لوسط العمل في أنبوب مفرغ مغلق.أداء نقل الحرارة مشابه للخصائص الموصلة للموصلات الفائقة ، حيث تتميز بقدرة نقل حرارة عالية وكفاءة نقل حرارة جيدة.أنبوب حرارة الجاذبية النموذجي كما هو موضح في الصورة ، يتم تفريغ الأنبوب المختوم ، ثم يملأ بكمية صغيرة من وسط العمل.ويتم تسخين الطرف السفلي من الأنبوب الحراري ، ويمتص سائل العمل الحرارة ويتبخر إلى بخار ، تحت فرق ضغط صغير ، ينتقل البخار إلى الطرف العلوي لأنبوب الحرارة ويطلق الحرارة إلى الخارج ، ثم يتكثف وسيط العمل في سائل مرة أخرى ، يعود السائل على طول الجدار الداخلي لأنبوب الحرارة إلى القسم السفلي المسخن تحت تأثير الجاذبية.ثم تمتص الحرارة مرة أخرى.متكرر ، ينقل الحرارة باستمرار من طرف إلى آخر.

نظرًا لأنه نقل حرارة تغيير الطور ، فإن مقاومة الحرارة لأنابيب الحرارة صغيرة جدًا ، ولأنبوب الحرارة سعة نقل حرارة أكبر مع اختلاف أقل في درجة الحرارة.وهيكل أنبوب الحرارة بسيط ، وله خصائص حرارية أحادية الاتجاه ، ولا سيما بسبب الآلية الفريدة لأنبوب الحرارة ، حيث يتم إجراء التبادل الحراري بين السائل البارد والساخن خارج الأنبوب ، ويمكن بسهولة تعزيز نقل الحرارة.

الخصائص الهيكلية للمبادل الحراري للأنبوب الحراري:

1. سهلة التركيب. تركيب معدات استعادة الحرارة المفقودة ، لا حاجة لتعديل حدوة البخار الأصلي أو الفرن الصناعي.لا توجد قيود بيئية ، يمكن تصميم أنبوب الحرارة وفقًا لمتطلبات البيئة.

2. آمنة وموثوق بها. الحرارة متساوي أنبوب جيد ، سريع نقل الحرارة ، وكفاءة عالية.يحدث الرنين أثناء انتقال الحرارة ، ولا ينتج عنه مقاومة للأوساخ والتهوية.لن يؤثر على الفرن البخاري على شكل حدوة حصان أو فرن العمل العادي تحت أي ظرف.

3. تقلب الكثافة.يمكن لأنبوب الحرارة أن يغير بشكل مستقل منطقة نقل الحرارة لقسم المبخر.هذا يعني أن أنبوب الحرارة يمكن أن يقلل من مساحة التسخين لامتصاص الحرارة ، ويزيد من مساحة التبريد لإطلاق الحرارة.أو يمكن أن يزيد أنبوب الحرارة من مساحة التسخين لامتصاص الحرارة ، ويقلل من منطقة التبريد لإطلاق الحرارة.

4. تطبيق واسع.يمكن استخدامها في الأغذية ، والتحكم ، ومواد البناء ، والصلب ، والإلكترونيات ، والكيماويات ، ومعالجة الأخشاب ، والورق ، والأدوية ، والملابس ، والمشروبات ، والآلات ، وغيرها من الصناعات.يمكن أن تتكيف مع مجموعة متنوعة من بيئة العمل القاسية.

5. عمر طويل.مقاومة للتآكل ، درجة حرارة عالية ، عمر 8-10 سنوات.

6. توفير الطاقة.توفير الطاقة بنسبة 10٪ -30٪ ، تقليل الانبعاثات بنسبة 10٪ -20٪ ، وقت استرداد الاستثمار في المعدات قصير ، 3-10 أشهر يمكن استرداد الاستثمار الكامل.

7. سهولة الصيانة.سهلة لإزالة الغبار ، صيانة مريحة.

مبدأ العمل

يدخل الهواء الرطب إلى منطقة التسخين من أسفل الجهاز.

بعد أن يمتص الجزء السفلي من الأنبوب الساخن الحرارة ، وسيتبخر وسيط العمل في الأنبوب الساخن ، ويمتص الحرارة المبخرة من الهواء الرطب.بعد التبخر ، سيصعد البخار إلى أعلى الهواء الساخن ، وفي الوقت نفسه ، يمكن تكثيفه مسبقًا ، وإطلاق الحرارة المحتملة إلى منطقة إشعاع الهواء الساخن.وسيعود المكثف مرة أخرى بفعل الجاذبية الثقيلة ، ويتلقى الحرارة باستمرار ، ويكرر توصيل الحرارة من منطقة التسخين إلى منطقة الإشعاع الحراري ، وتسخين الحرارة الطازجة لاستعادة الحرارة المفقودة.
