آلة تجفيف الحزام الشبكي للأدوية 100 كجم / ساعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | DW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجفف الحزام الشبكي سلسلة DW | MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| درجة الحرارة: | 10-350 | تبخر الماء: | 100-3000 كجم / ساعة |
| مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / الخ ؛ | محرك: | ABB / سيمنز / خياطة |
| المستند: | FAT / IQ / OQ / PQ | العلامة التجارية: | شيانداو |
| تسليط الضوء: | آلة تجفيف 100 كجم,آلة فرن التجفيف DW-P,فرن تجفيف الأدوية 100 كجم |
||
منتوج وصف

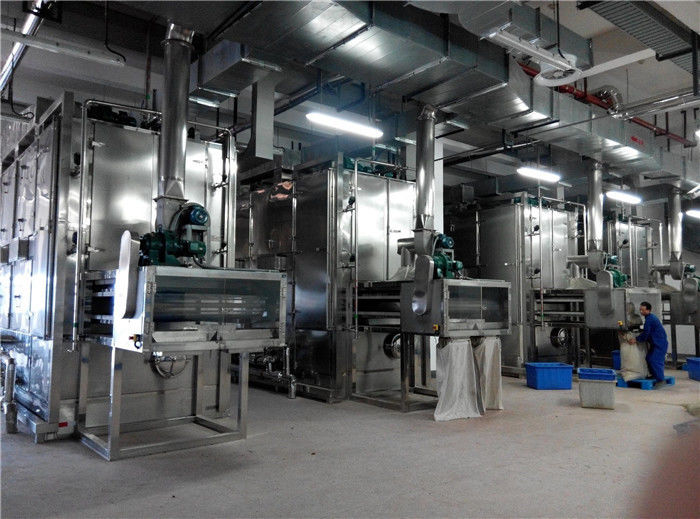

فرن تجفيف بالحزام الشبكي من سلسلة DW (آلة فرن التجفيف) للأغذية والأدوية
المجفف بالحزام الشبكي عبارة عن جهاز تجفيف يستخدم شبكة فولاذية كحزام ناقل لتنفيذ التجفيف المستمر.نظرًا لأن الحزام الناقل على شكل شبكة ، فهو مناسب لقواعد التجفيف أو المخالفات لمختلف الكتل (على سبيل المثال ، كتلة الفحم ، وصب مسحوق المعادن المختلفة ، والطعام ، والخضروات ، وما إلى ذلك).يمكن استخدام هذه الوحدة مع معدات أخرى.يمكن استخدامه أيضًا بمفرده.يمكن استخدام المعدات على نطاق واسع في علم المعادن ومواد البناء والسيراميك والأسمدة والصناعات الكيماوية وغيرها من الصناعات ، كما أن مجفف الحزام الشبكي هو أيضًا معدات مثالية لتجفيف الأطعمة والخضروات.
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / الخ ؛ |
| مؤقت.: | 10-350 | تبخر الماء: | من 100 إلى 3000 كجم / ساعة |
| محرك: | ABB / سيمنز / خياطة | الوثيقة: | FAT / IQ / OQ / PQ |
تفاصيل المنتج
【DW-P فرن تجفيف الحزام الشبكي الصيدلاني Wholesale ، الجملة المختلفة عالية الجودة 【DW-P فرن تجفيف الحزام الشبكي الصيدلاني】 DW -P فرن تجفيف الحزام الشبكي الصيدلاني】 الموردون و Pharmaceutical DW-P فرن تجفيف الحزام الشبكي الصيدلاني】
مقدمة
هذه الآلة عبارة عن معدات تجفيف متدفقة اختراق مستمرة مطبقة لتجفيف المواد في حالة الشريط أو الجسيمات أو الشرائح مع تهوية جيدة. الآلة مناسبة للمواد مثل خضروات DE-watering ، والأدوية العشبية للطب الصيني التقليدي وغيرها ، والتي محتويات الماء عالية ودرجة حرارة التجفيف العالية غير مسموح بها.بالنسبة لمجفف الحزام الشبكي من سلسلة DW ، فهو أحد معداتنا الرئيسية وآلة ساخنة جدًا في شركتنا ، وهناك نوعان من مجفف الحزام الشبكي ، أحدهما لتجفيف المواد والآخر لتبريد المواد.أكبر فرق بين الجهازين هو الشبكة.
المعايير الفنية
| نوع | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 |
| رقم الوحدة | 4 | 6 | 4 | 6 | 4 | 6 |
| عرض الحزام (م) | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 |
| طول قسم التجفيف (م) | 8 | 10 | 8 | 10 | 8 | 10 |
| سماكة مادة التغذية (مم) | 10-80 | |||||
| درجة الحرارة ℃ | 60-130 | |||||
| ضغط البخار (الأم) | 0.2-0.8 | |||||
| استهلاك البخار (Kgsteam / KgH2O) | 2.2-2.5 | |||||
| قوة التجفيف (KgH2O / h) | 6-20 كجم / م 2 ساعة | |||||
| إجمالي طاقة المنفاخ (Kw) | 3.3 | 4.4 | 6.6 | 8.8 | 12 | 16 |
| إجمالي الطاقة للمحطة KW | 4.05 | 5.15 | 7.35 | 9.55 | 13.1 | 17.1 |
المبدأ
يتم توزيع المواد بشكل موحد على الحزام الشبكي بواسطة وحدة تغذية المواد.يعتمد الحزام الشبكي بشكل عام على شبكة من الفولاذ المقاوم للصدأ 12-60 ويتم سحبها بواسطة جهاز نقل وتتحرك داخل المجفف.يتكون المجفف من عدة أقسام.لكل قسم يتم توزيع الهواء الساخن بشكل منفصل.يتم استنفاد جزء من الغاز المستنفد بواسطة منفاخ عادم رطب خاص.يتم التحكم في غاز العادم بواسطة صمام ضبط.يمر الهواء الساخن عبر الحزام الشبكي المغطى بمادة الماء بعيدًا.يتحرك الحزام الشبكي ببطء ، ويمكن تعديل سرعة الجري بحرية وفقًا لخصائص المواد.ستقع المنتجات النهائية بعد عملية التجفيف في مجمع المواد بشكل مستمر.يمكن تجهيز وحدات الدوران العلوية والمنخفضة بحرية وفقًا لمتطلبات العميل.
مميزات
1. كفاءة عالية ، استهلاك منخفض وعملية سهلة
2. لا تلوث ، لديها طبقة عازلة للحرارة ؛ تسخين سريع ، مناسب لبدء التشغيل والتوقف
3. يمكن التحكم بسرعة المجفف بالحزام الشبكي
4. يمكن تعديل درجة حرارة المجفف بالحزام الشبكي وفقاً لمتطلبات المشتري.
المميزات
يتم تدوير معظم الهواء الساخن في الخزانة ، وكفاءة الحرارة عالية وتوفر الطاقة.
② استخدام التهوية القسرية ومبدأ التجفيف بنوع التدفق المتقاطع ، توجد لوحات توزيع الهواء في الخزانة ويتم تجفيف المواد بشكل موحد.
③ ضوضاء منخفضة ، تشغيل مستقر ، درجة حرارة تحكم ذاتي وراحة في التركيب والصيانة.
④ نطاق واسع للتطبيق ، وهو مناسب لجميع أنواع المواد ، وهو نوع عام من معدات التجفيف
التحكم المشترك (زر التحكم) أو التحكم PLC وشاشة اللمس عند الطلب
⑥ درجة الحرارة يمكن السيطرة عليها ؛
تخزين ذاكرة وضع برنامج العمل والمعلمة التكنولوجية ووظيفة الطباعة (وفقًا لمتطلبات العميل)
مخطط
مجفف حزام شبكة طبقة واحدة
مجفف حزام شبكي متعدد الطبقات
تطبيق
إزالة الماء من الخضار ، علف الجسيمات ، مسحوق الذواقة ، حشو جوز الهند المبشور ، اللون العضوي ، المطاط المركب ، المنتج الطبي ، المواد الطبية ، المنتجات الخشبية الصغيرة ، المنتجات البلاستيكية ، التقادم والتصلب للمكون والجهاز الإلكتروني.
عملية الإنتاج
التصميم ← فحص المواد الخام ← آلة القطع بالليزر ← اللحام ← الفحص ← التلميع ← الفحص ← التجميع ← الفحص ← العبوة ← التسليم
من التصميم إلى التجميع ثم شحن الوحدة ، في كل خطوة نطلب من عمالنا التحكم في الجودة بدقة ، بحيث يمكن تسليم كل وحدة بشكل مثالي.
آلة متخصصة للخضروات
| وحدة | ثلاث وحدات سلسلة آلة متخصصة للخضروات | آلة متخصصة بخمس طبقات للخضروات (نوع الإطار) | ||
| نموذج | DWP-2-10-3 | DWF-2-10-3 | DW5-3-12 | |
| عرض الحزام الفعال | م | 2 | 2 | 3 |
| طول الحزام الفعال | م / وحدة | 10 | 10 | 12 |
| ترادف | 3 | 3 | ||
| طبقة لا. | 5 | |||
| القدرة النباتية | كجم / ساعة | 600 | 720 | 2000 |
| قوة التبخر | كجم / ساعة | 400 ~ 510 | 480 ~ 640 | 1440 ~ 1800 |
| استهلاك البخار | Kgsteam / KgH2O | 2.2 ~ 2.5 | 2.2 ~ 2.5 | 2.2 ~ 2.4 |
| منطقة الإشعاع الحراري | م2 | 900 | 1440 | 2600 |
| إجمالي الطاقة للمصنع | كيلوواط | 70 | 52 | 150 |
| الحجم الكلي | م | 33.2 × 2.58 × 2.8 | 33.2 × 2.27 × 2.85 | 15.3 × 4.3 × 8.5 |
| نوع مصدر الحرارة | البخار ، زيت التوصيل الحراري ، فرن الهواء الساخن ، الكهرباء | |||
آلة متخصصة للتغذيةأمور (نوع الإطار)
| آلة متخصصة للأعلاف (نوع الإطار) | ||
| نوع | DWZ-3 × 12 | |
| عرض الحزام الفعال | م | 3 |
| طول الحزام الفعال | م / وحدة | 12 |
| درجة حرارة التشغيل | ℃ | 80-130 |
| ضغط البخار | مبا | 0.4-0.8 |
| وقت التجفيف | دقيقة | 35-50 |
| سماكة مادة التغذية | سم | 5-8 |
| استهلاك البخار | كجم / ساعة | 6-20 |
| قوة التجفيف | Kgsteam / kgH2O | 2-2.4 |
| إجمالي الطاقة للمصنع | كو | 76 |
| الأحجام الإجمالية | م | 15.1 × 4.3 × 3.4 |
