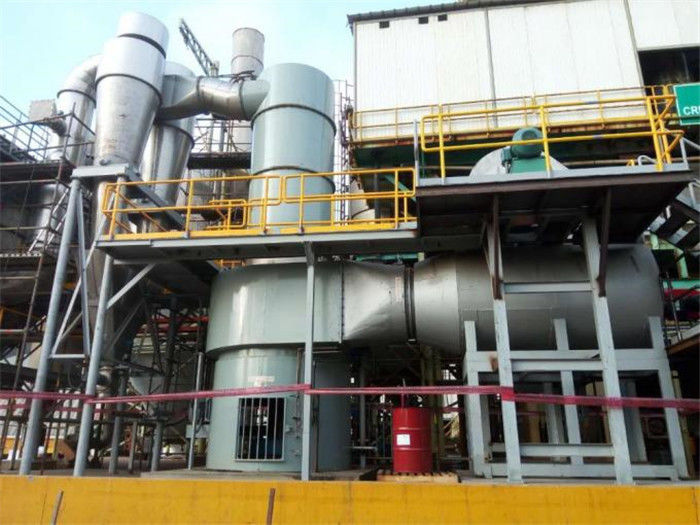

مجفف البخار SGS SUS304 10TPH
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | XSG |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجفف سبين فلاش | MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| مصدر التدفئة: | فرن الغاز أو البخار أو الكهرباء إلخ. | نظام التحكم: | PLC + HMI |
| تجميع المنتج: | مرشح كيس + إعصار | سعة: | 1 ~ 10TPH |
| المستند: | FAT / IQ / OQ / PQ | العلامة التجارية: | شيانداو |
| تسليط الضوء: | مجفف تدفق الهواء SUS304,مجفف تدفق الهواء SGS,مجفف فلاش 10TPH لدقيق الكسافا |
||
منتوج وصف
XSG Series Spin Flash مجفف
وصف المنتج
يتم استخدام مجفف الفلاش على نطاق واسع في تشتيت وتجفيف التكتلات الزائفة الحبيبية ، المسحوقة ، الشبيهة بالعجينة والمرشحة في الصناعات الكيميائية والأدوية ومواد البناء والأغذية والأعلاف والصناعات الأخرى.يتميز مجفف الفلاش بمزايا المناطق المشغولة الصغيرة ، وانخفاض استهلاك الطاقة ، والكفاءة الحرارية العالية ، والإنتاج الضخم المستمر.يتم تزويد جسم مجفف الفلاش بجهاز قطع دوار ، وتخضع المادة الجافة للقص ، والدوران ، والاصطدام ، والاحتكاك ، وما إلى ذلك ، بحيث يتم سحق المادة وتنقيتها ، وتشتت بشدة ، وبالتالي تحقيق تأثير كفاءة ويتبخر الماء بسرعة.تم تجهيز المجفف بفلتر هواء لتحقيق نظافة الهواء الساخن ولتوفير ظروف الإنتاج لمتطلبات النظافة في صناعة المواد الغذائية.تقوم الآلة بضبط فصل المواد الحلزونية وتجميعها.بالإضافة إلى ذلك ، تتم إضافة إيصال إزالة الغبار من الكيس لزيادة معدل استرداد المواد.يمكن أن تحسن الكفاءة الاقتصادية للمؤسسات.يمكن تخصيص المجفف وفقًا لاحتياجات المستخدم.
مجفف الفلاش هو أيضًا المعدات الرئيسية لتجفيف تفل الفاصوليا لصنع فضلات القطط.يمكن استخدام صنع القمامة من فضلات الفاصوليا لإخفاء رائحة بول القطط وبرازها.يتم اختيار فضلات القطط Okara من قبل المزيد من مصنعي فضلات القطط لجودتها الممتازة وسعرها المعتدل.ومع ذلك ، فإن معظم تفل الفول في السوق عبارة عن تفل الفول الرطب ، مع محتوى مائي يزيد عن 60٪ ، والتي لا يمكن أن تلبي متطلبات المواد الخام لإنتاج فضلات القطط.يؤدي ذلك إلى إجبار الشركات على مواصلة معالجة تفل الفاصوليا ، وتحسين جودة تفل الفاصوليا ، وتجفيف تفل الفاصوليا الرطبة لتجفيف تفل الفاصوليا مع محتوى رطوبة بنسبة 9-13٪ ، وهو ما يلبي متطلبات المواد الخام لقطط تفل الفاصوليا قمامة.غالبًا ما يكون سطح فضلات القطط المصنوع من تفل الفاصوليا بعد تجفيفه بواسطة مجفف سريع كثيفًا مع مسام كثيفة وخفيف جدًا.لها تأثير جيد على امتصاص الماء وإزالة الروائح الكريهة ، وهي غير سامة وغير ملوثة ، ولن تتدفق إلى المجاري وسيتم حظرها ، وهي مريحة للغاية للنقل.
تيالمعلمات التقنية
| المواصفات | قطر البرميل (مم) | أبعاد الآلة الرئيسية (مم) |
قوة الآلة الرئيسية (كيلوواط) |
سرعة الهواء (m3 / h) | قدرة تبخير الماء (كجم / ساعة) |
| XSG-2 | 200 | 250 × 2800 | 5 ~ 9 | 300 ~ 800 | 10 ~ 20 |
| XSG-3 | 300 | 400 × 3300 | 8 ~ 15 | 600 ~ 1500 | 20 ~ 50 |
| XSG-4 | 400 | 500 × 3500 | 10 ~ 17.5 | 1250 ~ 2500 | 25 ~ 70 |
| XSG-5 | 500 | 600 × 4000 | 12 ~ 24 | 1500 ~ 4000 | 30 ~ 100 |
| XSG-6 | 600 | 700 × 4200 | 20 ~ 29 | 2500 ~ 5000 | 40 ~ 200 |
| XSG-8 | 800 | 900 × 4600 | 24 ~ 35 | 3000 ~ 8000 | 60 ~ 600 |
| XSG-10 | 1000 | 1100 × 5000 | 40 ~ 62 | 5000 ~ 12500 | 100 ~ 1000 |
| XSG-12 | 1200 | 1300 × 5200 | 50 ~ 89 | 10000 ~ 20000 | 150 ~ 1300 |
| XSG-14 | 1400 | 1500 × 5400 | 60 ~ 105 | 14000 ~ 27000 | 200 ~ 1600 |
| XSG-16 | 1600 | 1700 × 6000 | 70 ~ 135 | 18700 ~ 36000 | 250 ~ 2000 |
ملحوظة:
1. تبخر الماء هو الماء الذي يتبخر كل ساعة عندما تكون درجة حرارة الهواء الداخل 180 درجة مئوية ودرجة حرارة الهواء الخارج 80 درجة مئوية.
2. بالإضافة إلى النماذج المذكورة أعلاه ، يمكن إجراء تصميم خاص وتخصيص للمستخدمين.
3. السعة المركبة أعلاه قياسية ، والمواد لها قوى مختلفة.
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | فرن الغاز أو البخار أو الكهرباء إلخ. |
| الوثيقة: | FAT / IQ / OQ / PQ | سعة: | 1 ~ 10 طن في الساعة |
| نظام التحكم: | PLC + HMI | جمع المنتج: | مرشح كيس + إعصار |
مبدأ العمل
يتكون مجفف الفلاش من محرك رئيسي جاف ، ومغذي ، وجهاز مصدر الحرارة (فرن الهواء الساخن أو البخار) ، ومرشح الهواء ، ومنفاخ الهواء ، وفاصل الإعصار ، ومرشح الكيس ، ومروحة السحب المستحثة.يدخل الهواء الساخن بشكل عرضي إلى قاع المجفف ويتم دفعه بواسطة المحرض لتشكيل مجال رياح دوار قوي.تدخل مادة المعجون إلى المجفف بواسطة وحدة التغذية اللولبية.تحت التأثير القوي لمجداف التحريك الدوار عالي السرعة ، يتم تشتيت المادة تحت تأثير التأثير ، الاحتكاك وقوة القص ، يتم سحق مادة الكتلة بسرعة ، ويتم ملامستها تمامًا مع الهواء الساخن وتسخينها وتجفيفها.ترتفع المادة الجافة المجففة مع تدفق الغاز الساخن ، وتعترض حلقة التصنيف الجزيئات الكبيرة.يتم تفريغ الجسيمات الصغيرة من مركز الحلقة إلى خارج المجفف ويتم استعادتها بواسطة فاصل الإعصار ومجمع الغبار.لم يتم تجفيف المادة الجافة أو تعرض المادة السائبة لقوة الطرد المركزي ، وسقطت في القاع وتم سحقها وتجفيفها.
مخطط
نظام التغذية
بالنسبة لنظام التغذية ، عادة ، نختار وحدة تغذية لولبية مزدوجة. عمود مزدوج مع شفرات مصممة خصيصًا لتكسير الكتل لضمان دخول المواد الخام إلى غرفة التجفيف بسلاسة.وقم بالقيادة عبر المحرك وصندوق التروس
غرفة التجفيف
بالنسبة لحجرة التجفيف ، فهي تتكون من قسم التحريك السفلي ، والجزء الأوسط مع سترة وقسم علوي ، وفي بعض الأحيان تنفجر الفتحة في القناة العلوية عند الطلب.
نظام جمع الغبار
بالنسبة لنظام جمع الغبار ، له عدة طرق.
المنتج النهائي الذي تم تجميعه يستخدم الفواصل الحلزونية و / أو المرشحات الكيسية.عادة ، تتبع الأعاصير الحلزونية أجهزة تنقية الغاز أو المرشحات الكيسية للتنظيف النهائي لغازات العادم لتلبية متطلبات الانبعاثات الحالية.
خاصيةق من النبات
1. معدل تجميع المنتج النهائي مرتفع للغاية.
لاعتماد فاصل حلزوني بكفاءة عالية ومقاومة منخفضة (يمكن أن يكون معدل التجميع أعلى من 98٪) ، جنبًا إلى جنب مع نوع غرفة الهواء من كيس القماش النابض (يمكن أن يكون معدل التجميع أعلى من 98٪)
2. للتحكم في محتوى الماء النهائي وغرامة المنتج النهائي بكفاءة
للتحكم في محتوى الماء النهائي وغرامة المنتج النهائي من خلال ضبط الغربال وسرعة الهواء الداخل.
3. لا تلتصق أي مواد على الحائط
يعمل تدفق الهواء المستمر عالي السرعة على إزالة المواد العالقة على الحائط بقوة من أجل إزالة ظاهرة بقاء المواد على الحائط
4. هذه الآلة جيدة في معالجة المواد الحساسة للحرارة
الجزء السفلي من الجهاز الرئيسي ينتمي إلى منطقة درجة حرارة عالية.سرعة الهواء في هذه المنطقة عالية جدًا ، ولا تكاد المادة تلامس سطح الحرارة مباشرة ، لذلك لا داعي للقلق بشأن الاحتراق وتغيير اللون.
5. تم تصميم مجففات XIANDAO Spin Flash للتجفيف المستمر للمعاجين المتماسكة وغير المتماسكة وكعك المرشح ، وكذلك السوائل عالية اللزوجة.المكونات الرئيسية في مصنع XIANDAO Spin Flash هي نظام التغذية وغرفة التجفيف الحاصلة على براءة اختراع ومرشح الكيس.نالت هذه العملية الحاصلة على براءة اختراع على نطاق واسع من قبل العملاء في مجموعة متنوعة من الصناعات في جميع أنحاء العالم ، وتوفر بديلاً أسرع وأكثر كفاءة في استخدام الطاقة لتجفيف الرذاذ.مع أكثر من 150 من منشآت مجفف XIANDAO Spin Flash في جميع أنحاء العالم ، تجمع XIANDAO DRYING بين الخبرة والتكنولوجيا المتطورة في حلول ذات قيمة مضافة لعملائنا.يمكن استخدام درجات حرارة التجفيف المرتفعة مع العديد من المنتجات نظرًا لأن وميض رطوبة السطح يؤدي على الفور إلى تبريد غاز التجفيف دون زيادة درجة حرارة المنتج بشكل ملحوظ مما قد يؤدي إلى تلف جودته.
6. تنتشر المواد الرطبة في تيار من الهواء الساخن (أو الغاز) الذي ينقلها عبر قناة تجفيف.باستخدام الحرارة من تيار الهواء ، تجف المادة أثناء نقلها.يتم فصل المنتج باستخدام الحلزونات و / أو المرشحات الكيسية.عادة ، تتبع الأعاصير الحلزونية أجهزة تنقية الغاز أو المرشحات الكيسية للتنظيف النهائي لغازات العادم لتلبية متطلبات الانبعاثات الحالية.
7. يتكون نظام التغذية من حوض تغذية حيث يتم تخزين التدفق المتقطع للمنتج وتفتيته بواسطة محرض قبل التجفيف المستمر.يقوم برغي تغذية متغير السرعة (أو مضخة في حالة تغذية السوائل) بإرسال المنتج إلى غرفة التجفيف.
8. يعمل الدوار الموجود في القاعدة المخروطية لغرفة التجفيف على تمييع جزيئات المنتج في نمط تدفق هواء ساخن فعال للتجفيف حيث تتفكك أي كتل رطبة بسرعة.يتم توفير الهواء الساخن من خلال سخان هواء يتم التحكم في درجة حرارته ومروحة يتم التحكم فيها في السرعة ، ويدخلان إلى حجرة التجفيف في الظل من أجل إنشاء تدفق هواء مضطرب دائري.
9. الجسيمات الدقيقة المحمولة جواً تمر عبر مصنف في الجزء العلوي من حجرة التجفيف ، بينما تبقى الجسيمات الأكبر في تدفق الهواء لمزيد من التجفيف والطحن.
10. تم تصميم غرفة التجفيف بشكل صارم لتحمل صدمة الضغط في حالة الاحتراق المتفجر للجسيمات القابلة للاشتعال.جميع المحامل محمية بشكل فعال ضد الغبار والحرارة.
معالجة المميزات
1. التركيبة العضوية لتقنيات التدوير والتمييع والرش والسحق والتدريج.
2. المعدات المدمجة ، الحجم الصغير ، كفاءة الإنتاج العالية ، الإنتاج المستمر ، وتحقيق "المعدات الصغيرة ، الإنتاج الكبير".
3. قوة تجفيف كبيرة ، إستهلاك منخفض للطاقة ، كفاءة حرارية عالية.
4. تتمتع المادة بفترة بقاء قصيرة وجودة منتج نهائية جيدة ، والتي يمكن استخدامها لتجفيف المواد الحساسة للحرارة.الضغط السلبي أو الجزئي سلبي
5. عملية الضغط ، وضيق الهواء الجيد ، والكفاءة العالية والقضاء على التلوث البيئي.
مواد قابلة للتكيف
مواد غذائية: بروتين الصويا ، النشا الجيلاتيني ، حوض النبيذ ، سكر القمح ، نشا القمح ، إلخ.
المواد العضوية: أترازين (مبيدات الآفات) ، حمض اللوريك ، حمض البنزويك ، حمض البنزويك ، دان مبيد للجراثيم ، أكسالات الصوديوم ، أسيتات السليلوز ، أصباغ عضوية ، وما شابه.
الأصباغ: الأنتيمون ، أكسيد الحديد الأسود ، صبغة النيلي ، حمض الزبد ، هيدروكسيد التيتانيوم ، كبريتيد الزنك ، مختلف صبغة النيتروجين الوسيطة.
مواد غير عضوية: البوراكس ، كربونات الكالسيوم ، هيدروكسيد ، كبريتات النحاس ، أكسيد الحديد ، كربونات الباريوم ، ثالث أكسيد الأنتيمون ، هيدروكسيدات المعادن المختلفة ، أملاح المعادن الثقيلة المختلفة ، الكريوليت الصناعي ، وما شابه.
