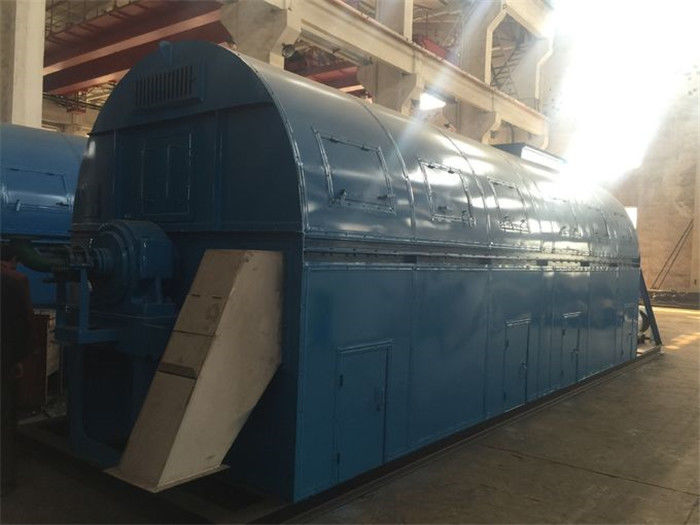

10 كجم / ساعة 3.3 م 2 GZG أنبوب حزمة مجفف التوصيل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | GZG |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجفف أنبوب حزمة | MOC: | الفولاذ المقاوم للصدأ ، الكربون الصلب ، وما إلى ذلك |
|---|---|---|---|
| مصدر التدفئة: | كهرباء / غاز طبيعي / ديزل / الخ. | منطقة التجفيف: | 3.3-200 م 2 |
| درجة الحرارة: | 100-350 ℃ | تبخر الماء: | 10-1800 كجم / ساعة |
| قوة: | حسب الطلب | العلامة التجارية: | شيانداو |
| تسليط الضوء: | مجفف التوصيل GZG,مجفف توصيل حزمة الأنبوب,مجفف حزمة أنبوب 3.3m2 |
||
منتوج وصف
مجفف أنبوب حزمة
الأوصاف العامة:
- يعتمد مجفف حزمة الأنبوب على وضع التوصيل للتجفيف.المنتج المراد تسخينه وتجفيفه يتصل فقط بأنابيب البخار المسخنة ، وليس البخار المباشر.تعمل حزم الأنبوب على مبدأ التدفق المعاكس (أي يتدفق البخار في الاتجاه المعاكس t0 لاتجاه تدفق المواد).تم تصميم مجففات الحزمة الأنبوبية من خلال مراعاة خصائص تدفق المنتج الرطب والجاف ، وميل تكوين القشرة المتكتلة ، والحساسية الحرارية للمادة في حالة الجفاف.
- في مجفف حزمة الأنبوب ، يتم ترتيب الأنابيب بطريقة محيطية على المحيط الداخلي للقشرة الدوارة.يتم دعم هذا الهيكل والأنابيب بالكامل على الإطارات / البكرات ويتم تشغيله من خلال محرك تروس مناسب.يتم تغذية مادة التغذية الرطبة من خلال فوهة مدخل المواد المثبتة في أحد طرفي غلاف المجفف.يتم تغذية هذا العلف الرطب من خلال وحدة التغذية اللولبية.يتم رش مواد التغذية على الأنابيب بمساعدة شفرات الرفع المثبتة على الغلاف الدوار.يدخل البخار في الأنابيب من خلال وصلة دوارة مثبتة في نهاية تصريف المواد من الغلاف.يتم تجفيف المواد وتفريغها من منافذ تفريغ المواد الموجودة على الغلاف.تتم إزالة الأبخرة من نهاية التغذية بمساعدة منفاخ الشفط بعد فصل الحبيبات الدقيقة في فاصل الإعصار.يتم توفير ترتيب الختم المناسب لمنع تسرب الهواء وفقدان المنتج.
- يتم تدوير حزمة الأنبوب داخل الغلاف الثابت المعزول.يمر البخار على الرغم من إزالة أحد طرفي حزمة الأنبوب للتجفيف والمكثفات من الطرف الآخر.يتم تغذية المواد المراد تجفيفها في غلاف المجفف الثابت من فوهة التغذية في أحد طرفيها.يتم رفع المواد والاستحمام على الأنابيب بمساعدة شفرات الرفع المتوفرة على محيط حزمة الأنبوب.يتم تجفيف المواد عن طريق نقل الحرارة بالتوصيل ويتم تفريغها من الطرف الآخر.
المعايير الفنية:
|
المواصفات |
سرعة الدوران (دورة في الدقيقة) | قوة الآلة الرئيسية (kw) |
منطقة التبادل الحراري (م 2) |
سعة التجفيف (تبخر كجم من الماء / م 2 ساعة) |
البعد الشامل (L * W * H) (مم) |
الوزن (T) |
| (غزغ 50) | 5-8 | 5.5 | 50 | 4.7 | 8032 × 1712 × 2250 | 9.0 |
| GZG100 | 5-8 | 7.5 | 100 | 4.7 | 9100 × 1912 × 2470 | 14.0 |
| GZG150 | 5-8 | 11 | 150 | 4.7 | 8500 × 2212 × 2810 | 18.5 |
| GZG200 | 5-8 | 11 | 200 | 4.7 | 10000 × 2212 × 2810 | 20.0 |
| (غزغ 250) | 5-8 | 15 | 250 | 4.7 | 10200 × 2212 × 2810 | 23.0 |
| GZG300 | 5-8 | 22 | 300 | 4.7 | 10784 × 2488 × 3383 | 26.0 |
| GZG350 | 5-8 | 30 | 350 | 4.7 | 12048 × 2488 × 3383 | 28.0 |
| GZG400 | 5-8 | 30 | 400 | 4.7 | 13048 × 2488 × 3383 | 30.0 |
| GZG500 | 5-8 | 45 | 500 | 4.7 | 11298 × 2982 × 3965 | 40.0 |
| GZG600 | 5-8 | 75 | 600 | 4.7 | 12298 × 2982 × 4165 | 45.0 |
| GZG700 | 5-8 | 75 | 700 | 4.7 | 13298 × 2982 × 4365 | 51.0 |
| GZG800 ~ 2000 | 5-8 | 75 | 700 ~ 2000 | 4.7 | / | / |
تفاصيل المنتج:
| MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعي / ديزل / الخ |
| درجة الحرارة: | 100-350 ℃ | منطقة التجفيف: | 3.3-200 متر مربع |
| تبخر الماء: | 10-1800 كجم / ساعة | قوة: | حسب الطلب |
ميزات جيضالمجفف ذو الحزمة الأنبوبية من سلسلة G :
مجفف حزمة الأنبوب من سلسلة GZG (مجفف حزمة الأنابيب) عبارة عن آلة تجفيف من النوع الملامس للتسخين غير المباشر والتي يمكن أن تكون ذات تدفق متوازي وتجفيف التدفق المعاكس.إنه اقتصادي وعملي للغاية.من بين جميع أنواع آلات التجفيف ، فهي الأقل في استهلاك الطاقة واستهلاك الحرارة.يستهلك تبخير كيلوغرام واحد من الماء من 1.5 إلى 2 كجم من البخار ، أي 50٪ فقط من استهلاك مجفف التميع.يستهلك تجفيف طن واحد من مسحوق العشب المخمر 15 كيلو واط / ساعة ، 25٪ فقط مقارنة بسرير السوائل.يصل كل من استهلاك الطاقة الكهربائية واستهلاك البخار إلى المستوى المتقدم من نفس النوع من المنتجات.يمكن تجفيف المواد ذات المحتوى المائي العالي ، ومرونة التجفيف واسعة.يمكن تعديل وقت التجفيف وفقًا لخصائص المواد ومتطلبات الرطوبة.يمكن أن يكون التشغيل المستمر للأتمتة العالية ، أو التشغيل المتقطع لعملية تقنية خاصة.تحتوي الماكينة على ملحقات أقل وعملية تقنية مدمجة وتحتل مساحة صغيرة ، بالإضافة إلى أنها سهلة التركيب.
وصف هيكل المعدات والمواد
- يمكن تحديد نقطة التغذية والتفريغ حسب طلب العميل أو طلب المعالجة.
- يستخدم نظام العادم خطة امتصاص الهواء العلوية ، وسيدخل هواء العادم إلى فاصل الإعصار الحلزوني لإزالة الغبار (الشراء المنفصل) تحت الضغط السلبي ويمكن أن يضمن مخرج استنفاد الهواء عدم وجود غبار يتم تفريغه.
- استخدام الحفظ الحراري الخارجي & = 50 مم قطن صخري.
- تستخدم الأسطوانة المنخفضة للأنبوب المجمّع & = لوحة فولاذية مقاومة للصدأ 4 مم ، تستخدم الأسطوانة العلوية & = 3 مم لوحة من الفولاذ المقاوم للصدأ ؛تستخدم اللوحة المحيرة & = 3mm الفولاذ المقاوم للصدأ ؛يستخدم أنبوب التسخين أنبوب تكسير البترول GB9948 / 20 # ؛البقية التي تستخدم الكربون الصلب.
- يستخدم المفصل بين الأنبوب ولوحة الأنبوب أنبوب التمدد لضمان قوة الاتصال وإطالة عمر العملية.
تشغيل الوصف العام سلامة
في حالة حدوث عطل أو عطل في المعدات ، يجب اتخاذ التدابير الوقائية اللازمة لضمان بقاء المعدات والمنتجات في حالة آمنة.توفير التسهيلات التالية لضمان سلامة الأفراد والمنتجات والمعدات:
أ) الكشف السليم عن الخطأ وإخطار الإنذار
- جهاز إرسال الضغط لغاز التشغيل: لا يمكن تشغيل الجهاز أو لا يمكن للمرذاذ الرش عندما يكون ضغط الغاز منخفضًا جدًا.(اختياري)
- جهاز إرسال الضغط في الحاوية: عندما يتجاوز الضغط الإيجابي في الحاوية القيمة المحددة ، سيتم إغلاق صمامات المدخل والمخرج تلقائيًا لضمان سلامة المشغل والغرفة.(اختياري)
- أجهزة إرسال الضغط لكل وسادة هوائية للمعدات (تقتصر على جهاز إحكام الوسادة الهوائية إذا لزم الأمر): عندما يكون ضغط الهواء لكل كيس هوائي من ختم الجهاز منخفضًا جدًا أو يحدث تسرب ، فلن تتمكن المعدات من بدء التشغيل أو التنبيه أو التوقف(اختياري)
- مرسل التيار والجهد: عندما يكون التيار والجهد مرتفعًا جدًا أو منخفضًا جدًا أثناء تشغيل الجهاز ، فسيتم إخطار المشغل بإيقاف الماكينة للكشف أو الإغلاق التلقائي.(اختياري)
ب) علامة تحذير للمضيف / المجموعة الرئيسية
- تحذيرات لجميع أسطح التثبيت الساخنة / الرئيسية.
- علامات التحذير موضحة أدناه:
- يجب أن تكون جميع الأجزاء الدوارة محكمة الغلق.
ج) يجب أن يكون زر التوقف في حالة الطوارئ موجودًا في منطقة يسهل وصول المشغل إليها
- تم ضبط زر التوقف في حالات الطوارئ على شاشة التشغيل لواجهة الإنسان والآلة ، وهي سهلة التشغيل.
د) الضوضاء على بعد 1 متر من الجهاز أقل من 75 ديسيبل.
- بعد عزل مصدر الضوضاء ، يمكن أن تقل ضوضاء الجهاز عن 75 ديسيبل.
هـ) ضع جهاز تأريض جيد في كل مكان عزل للجهاز ، وذلك للتخلص بشكل أفضل من الكهرباء الساكنة المتولدة عند عمل الجهاز.
و) انقطاع التيار الكهربائي والاسترداد
- في حالة انقطاع التيار الكهربائي ، من أجل حماية المشغل والجهاز نفسه والمنتج ، تكون المعدات في حالة توقف.
- من الضروري أن يكون التدخل البشري مطلوبًا لإعادة تشغيل الطاقة ، ولا يمكن تشغيل الجهاز تلقائيًا كما هو مطلوب بواسطة GMP عند إعادة إمداد الطاقة.
التطبيقات:
1. آلة التجفيف مناسبة لتجفيف المواد السائبة ، على سبيل المثال: شكل المسحوق والجسيمات والشرائح بدون جزيئات كبيرة.
2. التطبيق في الصناعة الكيميائية ، صناعة الأغذية ، صناعة الأعلاف وغيرها من الصناعات ، على سبيل المثال: مصنع النشا ، مصنع الأعلاف ، مصنع معالجة اللحوم ، مصنع النبيذ ، مصنع البيرة وهلم جرا.
ميزات المواد
| صناعة المواد العادية الخفيفة | محتويات الماء قبل دخول الماكينة | محتويات الماء للمنتج الجاف |
تجفيف قوة التبخر 2 kgH2O / م |
استهلاك الطاقة (كيلوجول / كغم يتبخر من الماء) |
| قش | 55٪ | 3-5٪ | 2.5-3 |
3500-3800 (كيلوجول / كغم يتبخر من الماء) (840-910 <LCal / مبخر كجم من الماء>) <تصل إلى حوالي 1.45- 1.50 كجم من البخار المشبع القياسي> |
| ألياف الذرة | 60٪ | 10-12٪ | 4.8 | |
| قوة العشب المخمر | 45٪ | 12-13٪ | 4.7 | |
| قطعة خشبية ورقاقة خشبية | 20٪ | 2-3٪ | 4.3 | |
| ألياف البطاطس | 65٪ | 10-12٪ | 4.8 | |
| حبيبات التقطير للبيرة أو الروح | 65٪ | 10-12٪ | 4.9 | |
| حاملة الأعلاف | 16٪ | 6-8٪ | 4.2 | |
| بذور الاغتصاب | 60٪ | 5-7٪ | 4.5 | |
| قوة دم الخنزير المخمرة | 35٪ | 10٪ | 4.4 | |
| قوة العظام | 40٪ | 10٪ | 4.6 |
مخطط:
1. مدخل المواد
2. جهاز القيادة
3. موصل البخار
4. الغلاف الخارجي
5. فتحة العادم
6. الأساس
7. عنصر داخلي للأنبوب
8. منفذ المواد
9. موصل مخرج البخار
