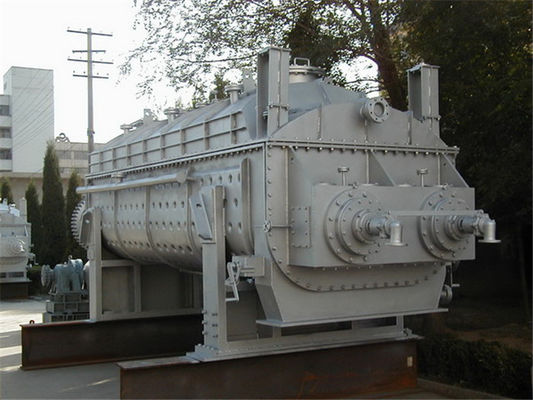

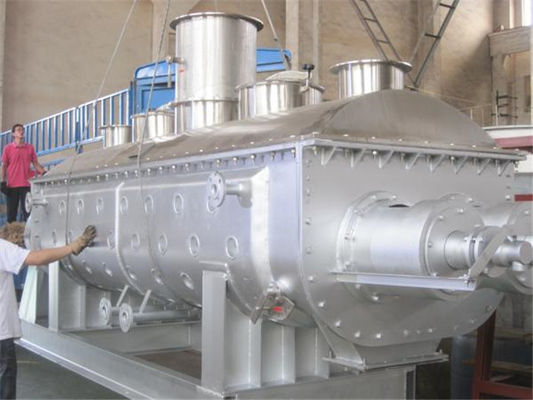

كفاءة تسخين عالية 20 دورة في الدقيقة KJG مجفف بشفرة مجوفة

منتوج وصف

مجفف المجذاف المجوف سلسلة KJG (مجفف المكره المجوف) (مجفف المجذاف)

يمكن لـ KJG Hollow Blade Dryer تسخين أو تبريد المواد بشكل غير مباشر في عجينة ، حبيبات ، مساحيق وعجائن.يمكنها أيضًا إكمال عملية الوحدة من التجفيف والتبريد والتدفئة والتعقيم والتفاعل والاحتراق بدرجة حرارة منخفضة.يتميز نوع إسفين شفرة نقل الحرارة الخاص في الجهاز بكفاءة عالية في نقل الحرارة وسطح نقل الحرارة لديه وظيفة التنظيف الذاتي.

تفاصيل المنتج

جنرال لواء وصف:

قابل للتطبيق لتجفيف أو تبريد العجينة والجسيمات والمسحوق وحالة الملاط للمادة ، وإجراء عملية التجفيف والتبريد والتسخين والتعقيم والتفاعل والاحتراق تحت درجة حرارة منخفضة.شفرة النقل الخاصة بالتحريك والتسخين ، تجعل كفاءة نقل الحرارة عالية ، وتوفر وظيفة التنظيف الذاتي.تتميز الشفرة الخاصة بالتحريك على شكل الساندة ونقل الحرارة بكفاءة تسخين عالية ووظيفة التنظيف الذاتي لسطح نقل التسخين.

تتركز الشفرات المجوفة على شكل إسفين على العمود المجوف.تتدفق الوسائط الحرارية عبر الشفرة من العمود المجوف.منطقة نقل الحرارة في الحجم الفعال عالية جدًا.نطاق درجة حرارة وسط التسخين هو -40 إلى 320 ℃.قد يكون بخارًا ، أو حالة سائلة ، مثل البخار ، والزيت الحراري ، وما إلى ذلك.يتم استخدام كل الحرارة لتجفيف المواد باستثناء طبقات العزل الحراري المفقودة.يحتوي سطح الشفرة الإسفينية على وظيفة التنظيف الذاتي.الحركات النسبية لجزيئات المنتج وتأثيرات السطح الإسفيني على عملية التنظيف ، يمكن أن يؤدي ذلك إلى تنظيف المواد المتصلة بالسطح ذي الشكل الإسفيني ، وذلك للحفاظ على نظافة سطح نقل الحرارة أثناء العمل.غلاف المجفف ذو النصل المجوف على شكل Ω ، وعادة ما يتم تجهيز قطعتين أو أربع قطع من عمود التحريك المجوف في الغلاف.لتجنب أي تسرب للمواد أو لتجميع بخار مذيب المواد ، يوجد غطاء طرفي محكم الإغلاق وغطاء علوي مع الغلاف.يتم تزويد منفذ التفريغ بلوحة مانعة لضمان ارتفاع مستوى المواد ، بحيث يتم تغطية سطح نقل الحرارة بالكامل بالمواد ويعرض بالكامل مساهمة السطح ، وتتدفق وسائط نقل الحرارة عبر موصل الدوران ، وقشرة الغلاف ، والتحريك الأجوف الفتحة.لضمان أفضل تأثير نقل ، يتبنى عمود التحريك المجوف بنية داخلية مختلفة وفقًا لوسائط التسخين المختلفة.

المقياس التقني:

الحكام.قائمة المعلمة المميزة

ملاحظة: يتم تعديل بعض المعلمات ، وتخضع للتصميم الفعلي.

مبدأ العمل:

تشتمل أسطح نقل الحرارة لمجفف المجذاف المجوف على مجداف ، عمود التحريك ، وسطح الجدار.ومنطقة نقل الحرارة للمجداف هي الغالبية العظمى ، وبالتالي فإن هيكل الجهاز مضغوط ومنطقة نقل الحرارة لحجم الوحدة عالية.يعمل التحريك والخلط على جعل دوران المواد عاصفًا بحيث يمكن للمادة الحصول على معامل نقل حرارة مرتفع ، والمساحة المشغولة صغيرة ويتم توفير التكلفة الرأسمالية للمصنع. لأن هيكل المجذاف خاص ، خلال الفترة ، سوف يتم بثقها وفكها وتقوية التجفيف.نسبة تحميل غرفة التجفيف عالية ، ويمكن أن تكون 80 ~ 90٪ ، ويمكن تنظيم وقت التجفيف من بضع دقائق إلى بضع ساعات عن طريق تنظيم سرعة التغذية ، وسرعة الدوران لعمود التحريك ونسبة التحميل.ومن منفذ التغذية إلى منفذ التفريغ ، تكون حركة المواد أساسًا عبارة عن حركة مكبس.توزيع وقت بقائه ضيق ، لذا فإن رطوبة المنتج موحدة.المجذاف الموجود على عمود التحريك له زاوية محورية معينة ، لذلك يمكنه تجفيف المواد باستمرار.

هيكل المعدات:

أخذ نوع العمود المزدوج على سبيل المثال لإدخال الهيكل (يتضمن مجفف المجذاف عمودًا واحدًا وعمودًا مزدوجًا ونوعًا بأربعة أعمدة).يتكون من غلاف على شكل W مع سترة ، وغطاء علوي ، وعمودان مجوفان مع مجاذيف ، وغطاءان طرفيان ، ومفصل دوار ، وآلية نقل أنابيب معدنية مرنة تتضمن التروس وعجلة السلسلة وما إلى ذلك.

إن قلب المعدات عبارة عن عمودين مجوفين ومجاديف مجوفة ملحومة على الأعمدة.شكل مجداف على شكل إسفين شكل نصفي دائري مجوف ، بداخله يمكن أن يكون وسط تسخين.باستثناء وظيفة التحريك ، فهو أيضًا جهاز نقل الحرارة ، وسطحان رئيسيان لنقل الحرارة من المجاذيف هما سطح منحدر ، وعندما تتلامس المواد مع سطح المنحدر ، ستنزلق الحبيبات بعيدًا عن سطح المنحدر مع دوران المجداف.يمكن أن يتيح تجديد نقل الحرارة باستمرار ، وبالتالي يتم تعزيز نقل الحرارة.في الجزء السفلي المثلث من المجداف توجد شفرة مكشطة ، يمكنها أن تكتسح المواد التي تترسب في الأسفل ، لذلك يمكنها تجنب الزاوية الميتة.

هناك بعض المعدات لتوزيع المضرب وأحجام كل جزء ، وفي منطقة التغذية ومنطقة التجفيف ومنطقة التفريغ ، لا توجد مجاذيف فحسب ، بل توجد أيضًا وحدة تكميلية ، ويمكن أن تضمن عمل الماكينة بثبات وجفاف بشكل موحد.علاوة على ذلك ، يمكن تنظيم وقت الإقامة.

أتطبيق

تم استخدام مجفف المجذاف بنجاح في المواد الغذائية والكيميائية والبتروكيماوية والصباغة والحمأة الصناعية ، وما إلى ذلك. خصائص نقل الحرارة ، والتبريد ، والتحريك تمكن الجهاز من إنجاز عمليات الوحدة التالية: التكليس (درجة حرارة منخفضة) ، التبريد ، التجفيف (المذيب) الانتعاش) والتسخين (الصهر) والتفاعل والتعقيم.شفرات الخلط ، في نفس الوقت ، عبارة عن أسطح لنقل الحرارة ، وهذا يجعل منطقة نقل الحرارة في وحدة حجم الزيادات ، وتقصير وقت المعالجة.لا تعمل شفرة الوتد على سطح نقل الحرارة فحسب ، بل تمتلك أيضًا وظيفة التنظيف الذاتي.الضغط - وظيفة خلط التمدد تجعل المواد مختلطة بشكل متساوٍ.يتم تصنيع المواد للتحرك على طول المحور المحوري كـ "تدفق مكبس" ، وفي الفاصل المحوري ، يكون تدرج درجة حرارة المواد والرطوبة والخلط صغيرًا جدًا.
1. زيت موصل حراري مستخدم كوسيط تسخين ، المجفف المجذاف يحقق تكليس بدرجة حرارة منخفضة.مثل: من كبريتات الكالسيوم ثنائي الهيدرات (CaSO4 2 H2O) ، المكلس في كبريتات الكالسيوم ثنائي الهيدرات مع 1/2 H2O (Ca SO4. 1/2 H2O).يتم تكلس بيكربونات الصوديوم (NaHCO3) في رماد الصودا (Na2 CO3) ، إلخ.
2. مع وسط التبريد ، مثل الماء ، محلول التبريد الخ. يمكن استخدام مجفف المجذاف للتبريد.مثل: المبرد القلوي المجذاف المستخدم في صناعة كربونات الصوديوم قد حل محل مبرد قلوي قديم الطراز ، مما يوفر الطاقة وجهاز معالجة الغاز النهائي ، مما يقلل من تكلفة التشغيل.يمكن استخدامه أيضًا لتبريد ثاني أكسيد التيتانيوم ومسحوق الحديد والنيكل وأنواع مختلفة من المسحوق والمواد الحبيبية.من 1000 درجة مئوية ، يمكن تبريد مادة على آلة واحدة إلى أقل من 40 درجة مئوية.
3. الوظائف الرئيسية للمجفف: بدون استخدام هواء التسخين ، يمكن أن يجعل استرداد المذيبات ، استهلاك الطاقة والتحكم في البيئة في حالة مثالية يمكن تتبعها أو التحكم فيها.يتم تكييفه بشكل خاص مع المواد التي تحتاج إلى استعادة مادة مذيبة حساسة للحرارة قابلة للاشتعال وسهلة التأكسد.لقد تم استخدامه على نطاق واسع في الصناعة الكيميائية الدقيقة ، صناعة البتروكيماويات وصناعة الأصباغ.
4. في الفترة المحورية ، فإن توحيد درجة الحرارة ، والرطوبة ، والخلط ، يتيح للمعدات أن تستخدم للتسخين أو الصهر ، أو تفاعل بعض المواد الصلبة.لقد تم استخدامه بنجاح في الأسمدة المركبة وصناعات النشا المعدلة.يمكن استخدام مجفف الشفرة في عملية تعقيم الطعام والدقيق.يمكن لمساحة التسخين الكبيرة في الحجم الفعال للوحدة تسخين المواد قريبًا إلى درجة حرارة التعقيم ، وتجنب تغيير جودة المواد بسبب التسخين الطويل.

نطاق للتطبيق موادس
صناعة البتروكيماويات: مسحوق بولي أوليفين ، راتينج بولي كربونات ، بولي إيثيلين عالي ومنخفض الكثافة ، بولي إيثيلين خطي منخفض الكثافة ، جزيئات بولي أسيتال ، نايلون 6 ، نايلون 66 ، نايلون 12 ، ألياف أسيتات السليلوز ، PPS ، راتنج الأليل ، اللدائن الهندسية ، بولي كلوريد الفينيل ، كحول البولي فينيل ، البوليسترين ، بولي بروبيلين ، بوليستر ، بولي فورمالدهيد وستايرين - أكريلونيتريل كوبوليمر وإيثيلين - بروبيلين مشترك.
صناعة حماية البيئة: حمأة الصرف الصحي PTA ، مياه الحمأة المطلية بالكهرباء ، سخام الغلايات ، نفايات الأدوية ، مخلفات نفايات مطحنة السكر ، بقايا نفايات مصنع مسحوق الذواقة ، رماد الفحم المتطاير.
صناعة الأعلاف: بقايا صلصة الصويا (خارج المخلفات) ، علف قاعدة العظام (المصفوفة) ، حبيبات التقطير ، كعوب المواد الغذائية ، بقايا التفاح ، قشر البرتقال (الجلد) ، وجبة فول الصويا ، علف الدجاج ، وجبة السمك ، إضافات الأعلاف ، الحمأة البيولوجية.

الصناعات الغذائية: النشا ، حبوب الكاكاو ، العنب.

الصناعة الكيميائية: كربونات الصوديوم ، سماد مركب NPK ، كاولين ، بنتونايت ، أسود كربون أبيض ، موصل ، جبس فوسفوري ، أكسدة فلوريد الصوديوم ، نيتريد الجير ، كربونات المغنيسيوم ، سيانيد الصوديوم ، كالموجستين ، كبريتات الباريوم ، أنالين ، كربونات الكالسيوم ، صبغ ، منخل جزيئي ، سابونين.

المميزات

1. استهلاك الحرارة لمجفف المجذاف منخفض: لا يوجد حرارة ينفذها الهواء بسبب التسخين غير المباشر.لا توجد طبقة عازلة للحرارة مع الجدار الخارجي للنشافة.تستهلك 1.2 كجم من البخار لتبخير 1 كجم من الماء لتجفيف حالة الطين من المواد.

2. تكلفة منخفضة للاستثمار في المجفف ذو الشفرة: الحجم الفعال للوحدة له سطح كبير لنقل الحرارة ، وبالتالي يتم تقصير وقت المعالجة.يتم تقليل حجم المعدات ، مما يقلل بشكل كبير من مساحة المبنى ومساحة المبنى.

3. نطاق المواد المراد معالجتها واسع: يمكن معالجة المواد الحساسة للحرارة والمواد المراد معالجتها تحت درجة حرارة عالية باستخدام وسائط تسخين مختلفة.الوسائط العادية هي: البخار والزيت الحراري والماء الساخن والماء البارد.قد تكون عملية مستمرة أو عملية على دفعات ، وتستخدم على نطاق واسع في العديد من المجالات.

4. التلوث أقل: بدون تطبيق أو دخول الهواء ، يتم تجفيف القليل من المسحوق ، وبالتالي يتم فقد المواد الأقل.تبخر المذيب قليل جدًا ، ومن السهل معالجته.بالنسبة للمواد التي قد تسبب التلوث أو المذيب المراد استعادته ، فقد تعتمد دوران مختوم.

5. تكلفة التشغيل منخفضة: 1 ساعة / يوم المشغل كاف للتشغيل العادي.سرعة التحريك المنخفضة والهيكل المعقول ، الكمية البالية قليلة ، ورسوم الصيانة منخفضة.

6. عملية ثابتة: تلامس جزيئات المواد بالكامل سطح نقل الحرارة ، بسبب تأثير الضغط الخاص والتأثير الانتفاخ للشفرة على شكل السد.يكون التدرج (أو الاختلاف) في درجة الحرارة والرطوبة والخلط صغيرًا جدًا في المنطقة المحورية المختلفة ، وذلك لضمان استقرار العملية.

7. الحرارة بشكل غير مباشر ، والمواد لا يمكن أن تكون ملوثة.

8. سرعة الدوران لعمود المجذاف منخفضة ، ولن تدمر شكل وخصائص المنتج.

مخطط
