الصناعة الكيميائية HZG مجفف التوصيل الدوراني
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | HZG |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجفف دوار | مصدر التدفئة: | بخار / كهربائي / غاز طبيعي / ديزل / إلخ |
|---|---|---|---|
| MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ | سعة: | حسب الطلب |
| مزود الطاقة: | حسب الطلب | كثافة: | حسب الطلب |
| نموذج: | HZG | العلامة التجارية: | شيانداو |
| تسليط الضوء: | مجفف التوصيل HZG,مجفف التوصيل الدوراني,مجفف الدوران HZG |
||
منتوج وصف
حضG الروتاري آلة تجفيف بنمط موصل (مجفف دوار ، مجفف دوار ، تجفيف دوار آلة ، معدات التجفيف الدوارة)
جنرال لواءوصف
تستخدم الآلة في الغالب في حرق علف مسحوق الأكسجين الصلب ، وهي مناسبة أيضًا لصناعة الأسمنت والمعادن والصناعات الكيماوية ، وهي مكونة من جسم الفرن الرئيسي ودعم مجموعة أنابيب التبريد ومجموعة القيادة الداعمة ونظام الوقود ، التحكم بالكهرباء مجموعة هواء ثانوي ، غبار العادم وجسم فرن التسخين وما إلى ذلك. الآلة لها وظيفة مثل: إعطاء إنذار لدرجة الحرارة الزائدة ، إعطاء إنذار للتحميل الزائد ، التحكم التلقائي في درجة حرارة العمل ، جو الأكسجين قابل للتعديل في الفرن إلخ .
تفاصيل المنتج
| المواد المعدنية: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
| مصدر التدفئة: | البخار / الكهرباء / الغاز الطبيعي / الديزل / إلخ ؛ |
| سعة : | حسب الطلب |
| مزود الطاقة : | حسب الطلب |
| كثافة: | حسب الطلب |
| اسم : | مجفف دوار/ الفرن الدوار |
المعايير الفنية:
|
المواصفات (م) |
قدرة الإنتاج (t / h) | سرعة دوران الأسطوانة (rpm) | قوة المحرك (kw) |
زاوية التثبيت (°) |
تفريغ الرطوبة |
| Φ1.2 × 6 ~ 10 | 1.5 ~ 4 | 1 ~ 10 | 7.5 | 3 ~ 5 | ≤5٪ |
| Φ1.4 × 12 ~ 18 | 2.5 ~ 6 | 1 ~ 10 | 15 | 3 ~ 5 | ≤5٪ |
| Φ1.8 × 12 ~ 18 | 5 ~ 12 | 1 ~ 10 | 22 | 3 ~ 5 | ≤5٪ |
| Φ2.0 × 12 ~ 22 | 6 ~ 15 | 1 ~ 8 | 30 | 3 ~ 5 | ≤5٪ |
| Φ2.4 × 15 ~ 20 | 9 ~ 20 | 1 ~ 8 | 37 | 3 ~ 5 | ≤5٪ |
| Φ2.8 × 20 | 20 ~ 50 | 1 ~ 8 | 55 | 3 ~ 5 | ≤5٪ |
| Φ3.2 × 25 | 30 ~ 80 | 1 ~ 6 | 75 | 3 ~ 5 | ≤5٪ |
| Φ3.8 × 30 | 40 ~ 100 | 1 ~ 6 | 90 | 3 ~ 5 | ≤5٪ |
| Φ4.0 × 35 | 50 ~ 120 | 1 ~ 4 | 110 | 3 ~ 5 | ≤5٪ |
| Φ4.6 × 40 | 65 ~ 150 | 1 ~ 4 | 132 | 3 ~ 5 | ≤5٪ |
| Φ5.0 × 40 | 80 ~ 200 | 1 ~ 4 | 160 | 3 ~ 5 | ≤5٪ |
الحكام. تحليل المعلمات الفنية للعملية ذات الصلة في حالات التطبيق الفعلية:
| نوع | تسلسل | تسلسل | متراجع | متراجع | التدفئة المركبة | التدفئة المركبة |
| نوع المادة | ركاز | عامل نفخ الرغوة من HP | جمرة فرن الانفجار | الثيامين | سماد فوسفاتي | فحم |
| قدرة العملية | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| محتوى الماء الأولي | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| محتوى الماء النهائي (٪) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| متوسط حجم الحبوب (مم) | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
| تراكم المواد شديد (كجم / م 3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| معدل الانفجار الساخن (كجم / ساعة) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| درجة حرارة دخول الغاز (درجة مئوية) | 600 | 165 | 500 | 180 | 650 | 570 |
| درجة حرارة مخرج المادة (درجة مئوية) | 42 | 100 | 70 | 80 | 75 | |
| طريقة التسخين | غاز الفحم | تسخين الكهرباء بالبخار | زيت ثقيل | فرن الهواء الساخن بالفحم | زيت ثقيل | زيت ثقيل |
| معامل مواد التغليف | 6 | 6.3 | 7 | 7.5 | 7.8 | 18 |
| ثورة (دورة في الدقيقة) | 4 | 4 | 3.5 | 3 | 4 | 2 |
| الانحدار | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| نسخ رقم اللوحة | 12 | 24 | 12 | 22 |
الاسطوانة الداخلية 8 |
اسطوانة داخلية 6 |
| قطر المجفف (م) | 2.0 | 1.5 | 2 | 2.3 |
الاسطوانة الخارجية 2 |
الاسطوانة الخارجية 2.4 |
| طول المجفف (م) | 20 | 12 | 17 | 15 | 10 | 16 |
| مسحوق القيادة (kw) | 22 | 7.5 | 15 | 11 | 11 | 15 |
مبدأ العمل
عندما يتم تغذية المادة الخام الرطبة من مادة واحدة ، يتم قلبها من خلال شفرات يتم توزيعها داخل الأسطوانة وسيتم توزيعها بشكل موحد في المجفف وتلامس تمامًا مع الهواء الساخن الحالي المضاد.بهذه الطريقة ، يتم زيادة عملية التوصيل الحراري خلال فترة الجفاف ، وتحت تأثير الشفرات المائلة / أو الحواجز المائلة وتدفق الهواء الساخن ، يمكن نقل المواد الخام إلى القسم النجمي من التجفيف وتفريغها من قيمة التفريغ.
تطبيقس
إنها مناسبة لتجفيف المواد الخام التالية ، وهي حبيبات ذات جاذبية نوعية ثقيلة في الصناعة الكيميائية ، وصناعة المناجم ، وصناعة المعادن مثل الخام ، والخبث ، والفحم ، والمسحوق المعدني ، والأسمدة الفوسفورية ، وكبريتات الأمونيا.علاوة على ذلك ، بالنسبة للمواد الخام التي تكون حبيبات ذات متطلبات خاصة ، مثل HP vesicant / أو عامل الرغوة ، والرغوة ، وكربونات الكالسيوم الخفيفة ، والأرض البيضاء النشطة ، والمسحوق المغناطيسي ، والجرافيت ، وتأخر الأدوية والمواد الخام التي تحتاج إلى درجة حرارة منخفضة وفي دفعات بشكل مستمر
المميزات
1. مستوى التشغيل الآلي للبرميل مرتفع ، والقدرة الإنتاجية عالية ؛
2. المقاومة التي تمر بها المادة عبر البرميل أقل ، واستهلاك الطاقة منخفض.
3. قدرة التطبيق على شخصيات مختلفة من المواد عالية.
4. العملية مستقرة ، ورسوم التشغيل منخفضة ، وتوحيد تجفيف المنتج جيد.

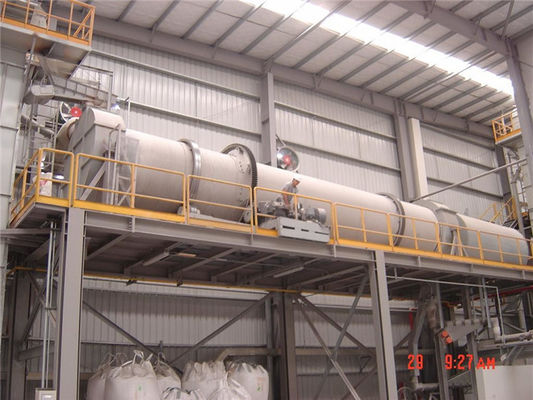

آلة تجفيف فراغ برميل دوارة تسخين الغاز الطبيعي صور عالية الكفاءة
مخطط
