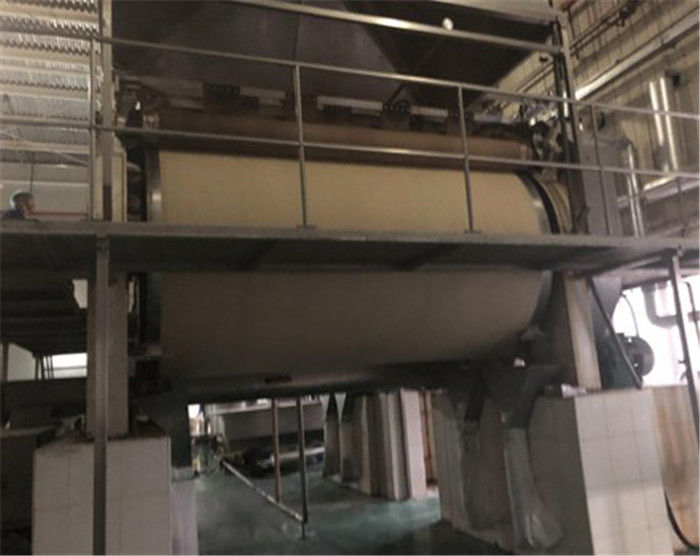

SUS304 630kg / H آلة مجفف اسطوانة مع مكشطة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | هرمون النمو |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | آلة مجفف اسطوانة | MOC: | SUS316 / SUS304 / الكربون الصلب ، إلخ |
|---|---|---|---|
| مصدر التدفئة: | بخار / كهربائي / غاز طبيعي / ديزل / إلخ | درجة الحرارة: | 100-350 ℃ |
| منطقة التجفيف: | 1.12-10.60 متر مربع | تبخر الماء: | 40-630 كجم / ساعة |
| قوة: | حسب الطلب | العلامة التجارية: | شيانداو |
| تسليط الضوء: | آلة تجفيف الأسطوانة SUS304,آلة تجفيف الأسطوانة 630 كجم,آلة التجفيف الأسطوانية SUS304 |
||
منتوج وصف
حسلسلة G طبل مجفف/تعثر مجفف/ اسطوانة مجفف / فلاكر مع مكشطة
المنتج مقدمة:
نقوم بتصنيع وتصدير وتوريد مجموعتنا الهائلة من المجففات بمعايير الجودة والفعالية المثلى.يحظى النطاق المعروض بإعجاب كبير من قبل عملائنا المحتملين نظرًا لأدائهم الفعال الجيد والبناء القوي وعمر الخدمة الأطول.
HG Series Drum Dryer (Flaker) هو نوع من معدات التجفيف المستمر الدوارة مع نمط توصيل التسخين الداخلي.تعلق سماكة معينة لفيلم المواد على الأسطوانة من وعاء سائل المادة أسفل الأسطوانة.تنتقل الحرارة إلى الجدار الداخلي للأسطوانة من خلال الأنابيب ثم إلى الجدار الخارجي وفيلم المواد ، لتبخر الرطوبة في فيلم المواد حتى تجف المواد.يتم كشط المنتجات المجففة بعد ذلك بواسطة الشفرة المثبتة على سطح الأسطوانة ، ثم تسقط على الناقل الحلزوني أسفل الشفرة ، ثم يتم نقلها وجمعها وتعبئتها.
تفاصيل المنتج:
| MOC: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعى / ديزل / الخ. |
| درجة الحرارة: | 100-350 ℃ | منطقة التجفيف: | 1.12-10.60 متر مربع |
| تبخر الماء: | 40-630 كجم / ساعة | قوة: | حسب الطلب |
المواصفات الفنية:
|
المواصفات |
أحجام قطر × طول الاسطوانة (مم) | منطقة تسخين فعالة (م 2) |
سعة التجفيف (Kg.H O / m2.h) 2 |
استهلاك البخار (كجم / ساعة) |
قوة المحرك (kw) |
أحجام LxWxH (مم) |
الوزن (كجم) |
| HG-600 | Φ600x800 | 1.12 | 20-50 | 30-80 | 2.2 | 1700 × 800 × 1500 | 850 |
| HG-700 | Φ700 × 1000 | 1.65 | 30-70 | 50-100 | 3 | 2100x1000x1800 | 2000 |
| HG-800 | Φ800x1200 | 2.26 | 40-100 | 60-150 | 4 | 2500 × 1100 × 1980 | 3000 |
| HG-1000 | Φ 1000 × 1400 | 3.30 | 60-150 | 90-230 | 5.5 | 2700 × 1300 × 2250 | 6200 |
| HG-1200 | Φ1200 × 1500 | 4.24 | 80-200 | 120-300 | 7.5 | 2800 × 1500 × 2450 | 8500 |
| HG-1400 | Φ1400x1600 | 5.28 | 100-250 | 150-400 | 11 | 3150 × 1700 × 2800 | 10000 |
| HG-1600 | Φ1600 × 1800 | 6.79 | 140-320 | 200-500 | 11 | 3350 × 1900 × 3150 | 12000 |
| HG-1800 | Φ 1800x2000 | 8.48 | 170-400 | 250-600 | 15 | 3600 × 2050 × 3500 | 14000 |
| HG-1800A | Φ1800 × 2500 | 10.60 | 200-500 | 300-750 | 18.5 | 4100 × 2050 × 3500 | 15200 |
| HG-2000 | Φ 2000 × 3000 | 14.1 | 300-700 | 450-1000 | 22.5 | 5000 × 2500 × 3600 | 17500 |
| HG-2500 | Φ 2500x3500 | 20.6 | 400-1000 | 600-1500 | 25.5 | 5500 × 2900 × 3800 | 20500 |
ملاحظات:
تنتج شركتنا فئتين من مجفف مكشطة الأسطوانة: نوع الأسطوانة المفردة والأسطوانة المزدوجة.يمكننا أيضًا تصميم مجفف مزدوج الأسطوانة مع وحدة تغذية المواد العلوية من حيث الطلب من العميل.
مبادئ العمل:
مجفف الأسطوانة هو نوع من معدات التجفيف المستمر من خلال تسخين سترة البخار.يتم توصيل جسم الأسطوانة الدوارة بسماكة معينة من فيلم المواد الخام السائلة من خلال خزان المواد الموجود في الجزء السفلي.يتم تمرير الحرارة المعقولة (البخار) عبر الأنابيب إلى الجدار الداخلي والخارجي لأجسام الأسطوانة ، ثم يتم نقلها إلى فيلم المواد الخام السائلة ، بحيث يتبخر محتوى الرطوبة في المادة الخام بسرعة ويحدث تفاعل اللصق .مع الدوران المستمر لأجسام الأسطوانة ، يتم أخيرًا تجفيف المواد تمامًا وتنتهي عملية اللصق.
يتم كشط المنتجات المجففة تمامًا من جسم الأسطوانة الدوارة بواسطة الكاشطات المثبتة في أسطح جسم الأسطوانات ، ثم يتم تجميعها في الناقل اللولبي أسفل الكاشطات.في نهاية التفريغ للناقل اللولبي ، يتم ضبط جهاز التكسير.بعد أن يتم سحقها وتقشر المنتجات
إلى غرفة نظيفة للوزن والتعبئة.في هذه المرحلة ، تتم عملية التجفيف واللصق.
المميزات
1. الكفاءة الحرارية العالية. مبدأ نقل الحرارة للمجفف الأسطواني هو التوصيل الحراري الذي يظل توجيه التوصيل متطابقًا في دائرة التشغيل بأكملها. باستثناء تبديد الحرارة للغطاء النهائي وفقدان الإشعاع ، يمكن استخدام كل الحرارة لتبخير المواد الرطبة على يمكن أن تصل الكفاءة الحرارية إلى 80٪ -90٪.
2. مرونة التشغيل الكبيرة والتطبيق الواسع. يمكن تعديل عوامل التجفيف المختلفة لمجفف الأسطوانة ، مثل كثافة مواد التغذية / سمك غشاء المواد ، ودرجة حرارة وسط التسخين ، وسرعة دوران الأسطوانة ، وما إلى ذلك ، والتي يمكن أن تغير سرعة التجفيف بما أن هذه العوامل لا ترتبط ببعضها البعض ، فإنها توفر راحة كبيرة للتشغيل الجاف ، وتجعلها قابلة للتطبيق لتجفيف المواد المختلفة ولتلبية متطلبات الإنتاج المختلفة.
3. فترة تجفيف قصيرة: عادة ما تكون فترة تجفيف المواد من 10 إلى 15 ثانية ، لذلك فهي مناسبة للمواد الحساسة للحرارة ، كما يمكن تشغيلها تحت ظروف ضغط أقل إذا تم وضعها في فراغ.
4. معدل التجفيف السريع ، حيث أن فيلم المواد المطلية على جدار الأسطوانة يكون رقيقًا للغاية ، وعادة ما يكون السماكة من 0.3 إلى 1.5 مم ، بالإضافة إلى أن اتجاهات انتقال الحرارة والكتلة متطابقة ، فإن قوة التبخر على سطح الفيلم يمكن يحفظ عند 30-70kg.H2o / m2
مجموعة من تطبيق
إنها مناسبة لتجفيف المواد الخام السائلة أو السوائل السميكة في الصناعة الكيميائية وصناعة الأصباغ وصناعة الأدوية وصناعة المواد الغذائية وصناعة المعادن وما إلى ذلك.
متطلبات الأسطوانة / القلاب / الأسطوانة المجفف مع مكشطة
في ضوء الوضع المحدد للشركة ، نضع المتطلبات التالية لتصميم الشركة العميلة لدينا:
1. من الضروري ترتيب جهاز إزالة الغبار والرائحة (بالإضافة إلى جهاز الغسيل الرطب) ؛
2. لا يتم إضافة مرشحات كفاءة أولية ومتوسطة إلى مدخل الهواء ؛
3. اختيار الموقد منتجات ماركة الرياض الإيطالية.
4. أن تكون مجهزة بجهاز تغذية المواد (باستخدام ناقل لولبي) ؛
5. يتم استخدام فولاذ الغلاية في جزء الاحتراق ، ويتم استخدام الفولاذ المقاوم للصدأ للجزء المتصل برأس الماكينة والأسطوانة ، ويمكن استخدام الفولاذ الكربوني لأجزاء أخرى ؛
6. تم تصميم الأسطوانة لتكون متوافقة مع متطلبات العميل الخاصة (مثل 1.4 * 14 م وما إلى ذلك) ؛
7. إضافة جهاز التكسير والتقليب بالداخل لمنع تكتل المواد (من خلال العمود) ؛
8. يجب تركيب كسارة التوزيع في المكان الذي تدخل فيه المواد إلى المعدات من خلال الناقل اللولبي ، حيث تقوم بضغط المواد السائبة إلى شرائط من أجل تجفيف سهل.
9. المعدات لها قاعدة وموقد.
10. توفر شركتنا أساس المعدات فقط ، وهو المسؤول عن توصيل الكهرباء والمياه بالمحطة.
مخطط:
رسم تخطيطي لهيكل مجفف الأسطوانة:
من مميزاتها يمكن تقسيمها إلى نوعين: اسطوانة واحدة واسطوانة مزدوجة.بخلاف ذلك ، يمكن أيضًا تقسيمها إلى نوعين وفقًا لضغط التشغيل: الضغط العادي ونوع الضغط.
