تجهيز المعادن SUS316 5kg طحن آلة الطحن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | رود ميل | مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| مصدر التدفئة: | بخار / كهرباء / غاز طبيعي ، إلخ | مؤقت.: | 100-500 ℃ |
| تبخر الماء: | 5-2000 كجم | نظام التحكم: | PLC + HMI / زر التحكم |
| محرك: | ABB / سيمنز / خياطة | العلامة التجارية: | شيانداو |
| تسليط الضوء: | SUS316 طحن آلة الطحن,5 كجم طحن آلة الطحن,SUS316 رود مطحنة |
||
منتوج وصف

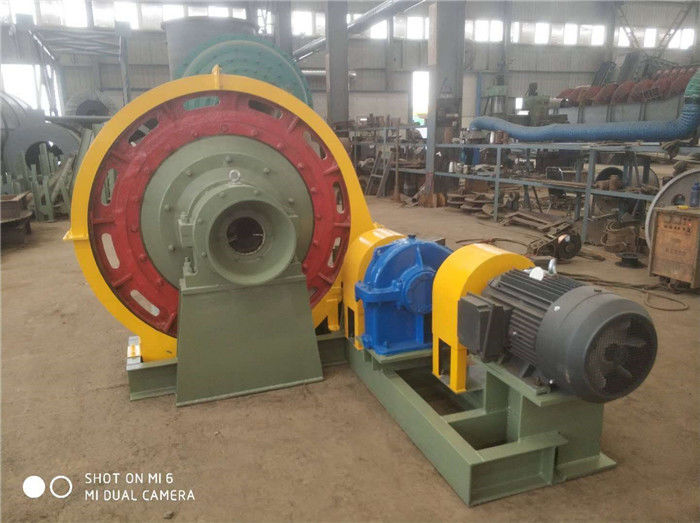

مطحنة رود
مطحنة القضيب عبارة عن أسطوانة دوارة تسبب الاحتكاك والتآكل بين قضبان الصلب وجزيئات الخام.تعد مصانع القضبان أقل شيوعًا من المطاحن الكروية لطحن المعادن ، ويمكن أن تختلف القضبان المستخدمة في المطحنة ، وعادةً ما تكون من الصلب عالي الكربون ، في الطول والقطر.ومع ذلك ، كلما كانت القضبان أصغر ، كلما كانت مساحة السطح الكلية أكبر ، وبالتالي زادت كفاءة الطحن.
تفاصيل المنتج:
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعي ديزل / الخ |
| مؤقت.: | 100-500 | تبخر الماء: | 5-2000 كجم |
| نظام التحكم: | PLC + HMI / زر التحكم | محرك: | ABB / سيمنز / خياطة |
1. الاستخدامات
تستخدم على نطاق واسع في معالجة المعادن والكيماويات ومواد البناء والقطاعات الصناعية الأخرى ، كمجموعة متنوعة من الخامات أو المواد الكاشطة الأخرى لأغراض الطحن.
2. كيف يعمل
المطحنة مدفوعة بالحافة ونوع التفريغ المركزي.عندما يدور جسم الآلة ، فإن جسم الطحن الصلب مدفوع بقوة الاحتكاك للقيام بحركة طرد مستمر.المواد مطحونة بشكل كبير بسبب تأثير وطحن الجسم الكاشطة المتحرك.يتم تفريغ المواد المكسرة من خلال أسطوانة التفريغ الحلزونية.
3. السمات الهيكلية
تتكون المطحنة بشكل أساسي من جزء دوار ومحمل رئيسي وجهاز تغذية وجهاز نقل.هذه الآلة عبارة عن مطحنة قضيب ، يكون التفريغ في نهاية التروس الكبيرة لجهاز النقل.
3.1.جزء الدوران: يتكون من أسطوانة مصنوعة من صفيحة فولاذية بواسطة درفلة اللحام وغطاءان طرفيان متصلان بمسامير.يتم ترتيب لوحة مبطنة في جسم الأسطوانة لحماية جسم الأسطوانة والغطاء النهائي.من أجل فحص واستبدال الأجزاء الموجودة في برميل المطحنة وتثبيت جسم الطحن في المطحنة ، تم تجهيز المطحنة بباب طحن.يتم توصيل الغطاءين النهائيين المجوفين بنهايات البرميل من خلال الحافة.تتطلب مستوي لوحة الحافة ومجلة غطاء النهاية المجوف دقة تصنيع عالية.عندما يكون الغطاء النهائي عبارة عن غطاء طرفي صغير ، فهناك شفة تربط الترس الكبير بجسم الأسطوانة.تتطلب معالجة شفة الأسطوانة أيضًا دقة عالية ، ويتم دعم الجزء الدوار من الأسطوانة على محملين رئيسيين.
3.2المحمل الرئيسي ليس فقط قادرًا على تحمل وزن المطحنة بأكملها ، وجسم الطحن والمواد ، ولكنه يتأثر أيضًا بمقاومة العزم عندما تدور المطحنة.من أجل تقليل لحظة الاحتكاك ، واستهلاك الطاقة ، وأعباء عمل التبريد والتشحيم ، وسهولة الصيانة ، تم تغيير المحمل الرئيسي إلى محمل أسطواني كروي نصف قطري.
3.3جهاز التغذية: أسطوانة التغذية الحلزونية.
3.4.جهاز التفريغ: أسطوانة التفريغ الحلزونية.
3.5جهاز النقل: المحرك والمخفض يقودان ترس جسر النقل من خلال أداة التوصيل ، ويعمل الترس الصغير مع الترس الكبير المثبت في الجزء الدوار لجعل الطاحونة تدور.لا يجوز تغيير ترتيب نقل الطاحونة حسب الرغبة.إذا كان لا يمكن تغييره لسبب ما ، فيجب ضمان أن تكون قوة الترس الصغير على الترس الكبير دائمًا للأعلى.إذا تم تغيير اتجاه دوران المطحنة ، فيجب تغيير الأجزاء الاتجاهية للجزء الدوار من المطحنة وفقًا لذلك.
3.6 المعلمات الفنية لمطحنة البار
|
تخصيص |
نموذج |
الحجم الفعال (م 3) |
اسطوانة RPM (ص / دقيقة) |
تحميل القضبان الوزن (ر) |
محرك |
الوزن (ر) |
|
|
نموذج |
الطاقة (كيلوواط) | ||||||
| MB0918 | φ900 × 1800 | 0.9 | 35.4 | 2.5 | Y255M-8 | 22 | 5.6 |
| MB0924 | φ900 × 2400 | 1.2 | 35.4 | 3.55 | Y250M-8 | 30 | 6.9 |
| MB1224 | φ1200 × 2400 | 2.2 | 27.75 | 4.8 | Y280M-8 | 45 | 13.7 |
| MB1530 | φ1500 × 3000 | 5 | 26 | 8 | JR125-8 | 95 | 16.7 |
| MB2130 | φ2100 × 3000 | 9 | 20.9 | 24 | JR136-8 | 180 | 49.1 |
