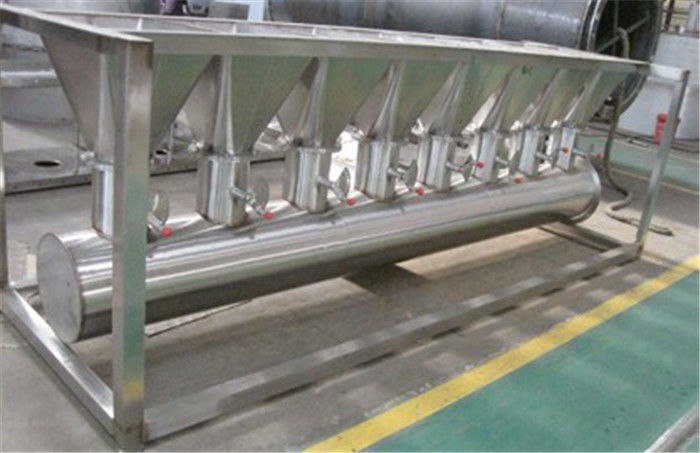

HMI زر التحكم SUS304 XF أفقي مجفف سرير السوائل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | XF |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مجفف السوائل الأفقي XF | مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ |
|---|---|---|---|
| مصدر التدفئة: | بخار / كهربائي / غاز طبيعي / الخ. | سعة: | حسب الطلب |
| مراقبة: | HMI وزر | المستند: | FAT / IQ / OQ / PQ |
| تسليط الضوء: | مجفف سرير السوائل الأفقي XF,مجفف سرير السوائل الأفقي SUS304,معدات XF FBD |
||
منتوج وصف
XF أفقي (أفقي مجفف بالسوائل) (FBD)
المنتج وصفنشوئها:
مجفف السرير المميع الأفقي ، المعروف أيضًا باسم مجفف السرير المميع ، يستخدم بشكل أساسي لتجفيف المسحوق أو المواد الحبيبية.ويعمل على نطاق واسع كمجفف في الصناعة.هذا الجهاز بسيط في الهيكل ، ويعمل بشكل ملائم وله كفاءة حرارية عالية ، ويستخدم على نطاق واسع في الصناعات الكيميائية ، والتعدين ، والأدوية ، والأغذية ، ومعالجة الحبوب ، والأعلاف ، والصناعات ، وصناعة معالجة مياه الصرف الصحي في المدينة.
بعد أكثر من 20 عامًا من الاستخدام والتحسين ، أصبح في الوقت الحاضر جهاز تجفيف شائعًا في مجالات الأدوية والكيمياء والمواد الغذائية وصناعة معالجة الحبوب وما إلى ذلك.إنها تتكون من مرشح الهواء ، طبقة السوائل ، فاصل الإعصار ، مجمع الغبار ، مروحة الطرد المركزي عالية السرعة ، خزانة التحكم وما إلى ذلك.
نظرًا لاختلاف خصائص المادة الخام ، من الضروري تجهيز نظام إزالة الغبار وفقًا للاحتياجات الضرورية.يمكنه تحديد كلاً من فاصل الإعصار وفلتر كيس القماش أو اختيار واحد منهما فقط.بشكل عام ، إذا كانت الكثافة الظاهرية للمواد الخام ثقيلة ، فقد تختار الإعصار ، وإذا كانت المادة الخام خفيفة في الكثافة الظاهرية ، فيمكنها اختيار مرشح الكيس لتجميعها.نظام النقل الهوائي متاح عند الطلب.هناك نوعان من العمليات لهذه الآلة - النوع المستمر والمتقطع.
تفاصيل المنتج: آلة تجفيف طبقة السوائل الأفقية (FBD) من سلسلة XF
| مواد: | SUS316 / SUS304 / CARBON STEEL ، إلخ | مصدر التدفئة: | بخار / كهرباء / غاز طبيعي الخ |
| الوثيقة: | FAT / IQ / OQ / PQ | سعة: | حسب الطلب |
| مراقبة: | HMI وزر | محرك: | ABB SEW |
دبليومبدأ orking:
باستخدام مبدأ التميع ، يتم تعليق الجزيئات الصلبة في وسط تجفيف بالغاز الساخن في عملية التجفيف.يتم تغذية المواد الصلبة الحبيبية إلى مجفف الطبقة المميعة بواسطة وحدة التغذية.سوف ينفخ المنفاخ الهواء الساخن النظيف المفلتر المسخن في الطبقة المميعة في أسفل لوحة التوزيع والتسييل إلى حرارة غازية صلبة وتبادل الكتلة لتسخين المادة الصلبة.ويتلامس الوسط الحراري تمامًا مع الجسيمات الصلبة المراد تجفيفها.نظرًا لأن المادة تهتز بعنف ، فإن مقاومة غشاء الغاز تقل بشكل كبير ، وبالتالي ، تكون كثافة التجفيف عالية جدًا.بعد التسخين بواسطة مرشح الهواء والسخان ، يتم نقل الهواء إلى قاع حجرة صغيرة بواسطة كل فرع ، ويدخل إلى حجرة التجفيف من خلال اللوحة المثقبة ، وتجفيف شبكة الشاشة المثقبة حتى يتم تجفيف المواد.يتم تفريغ المواد المجففة من مخرج التفريغ.يتم تفريغ غاز العادم من الجزء العلوي من الطبقة المميعة وسيتم تجميع الطاقة الصلبة بواسطة فاصل الإعصار أو منفضة كيس القماش.
في غضون ذلك ، يمر هواء العادم من خلال فاصل الإعصار الحلزوني والمرشح الكيسي ، ويخرج أخيرًا من أعلى حجرة التجفيف ويتم تفريغه بواسطة المروحة.
يمكن تحقيق الإنتاج الأوتوماتيكي.إنه نوع من معدات التجفيف المستمر.إنه سريع في سرعة التجفيف ، ودرجة حرارة منخفضة للتجفيف ، ويمكن أن يضمن جودة المنتجات ويتوافق مع متطلبات GMP.
خصائص الأداء:
أ ، هيكل بسيط وصيانة مريحة.
ب ، عملية سهلة وتشغيل مستقر
C ، اتصال موحد بالغاز الصلب ، سرعة نسبية عالية وسرعة نقل حرارة ، كفاءة حرارية عالية.
د، لا توجد أجزاء دوارة ، أجزاء تهتز ، تكلفة صيانة منخفضة.
F ، درجة حرارة تجفيف منخفضة للمواد الحساسة للحرارة والجزيئات لن تتلف.
المواد المعدلة:
السرير المميع الأفقي متعدد الغرف مناسب للجسيمات المتوسطة التي تتراوح من حجم المواد الحساسة للحرارة الحبيبية والمسحوقة والسائبة والتجفيف من 50 إلى 5000 ميكرون.يمكن استخدامه على نطاق واسع في الصناعات الكيميائية ، والتعدين ، والطب ، وتجهيز الأغذية ، والأغذية ، والأعلاف ، والصناعة ، وصناعة معالجة مياه الصرف الصحي في المدينة.
تطبيق:
عملية تجفيف الأدوية والمواد الخام الكيماوية والمواد الغذائية ومعالجة الحبوب والأعلاف وما إلى ذلك.على سبيل المثال ، الطب الخام ، والأقراص ، والطب الصيني ، والمواد الغذائية للوقاية الصحية ، والمشروبات ، وجنين الذرة ، والأعلاف ، والراتنج ، وحمض الستريك ومساحيق أخرى.القطر المناسب للمواد الخام هو عادة 0.1-0.6 مم.سيكون القطر الأكثر قابلية للتطبيق للمواد الخام 0.5-3 مم.
رسم تخطيطي للتثبيت:
النوع A: مجهز بفاصل الإعصار B النوع: كيس داخلي من النوع C: مجهز بفاصل الإعصار + مرشح كيس
1. منفذ التغذية 2. الجهاز الرئيسي 1. منفذ التغذية 2. الحقيبة الداخلية 1. منفذ التغذية 2. الجهاز الرئيسي
3. سخان الهواء 4. مروحة الانفجار 3. الجهاز الرئيسي 4. سخان الهواء 3. سخان الهواء 4. مروحة الانفجار
5. فاصل الإعصار 6. مروحة الشفط 5. مروحة الانفجار 6. مروحة الشفط 5. فاصل الإعصار وفلتر الكيس
7. منفذ تفريغ المواد 7. منفذ التفريغ 6. مروحة الشفط 7. منفذ التفريغ
تعليمات التحميل:
1. يجب وضع الجهاز في مستوي ، ومثبت بواسطة مسمار الأساس ، ويجب أن تكون الأجزاء محكمة الغلق بشكل جيد.
2. يمكن وضع المروحة خارج الغرفة أو وضعها في غرفة منفصلة
3. يمكن تعديل التصميم بناءً على حالة الموقع.
المعايير الفنية
|
نموذج تخصيص |
XF0.25-1 (XF10) |
XF0.25-2 (XF20) |
XF0.25-3 (XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
مساحة طبقة السرير (م2) |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
|
سعة التجفيف (كجم h2O / ساعة) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
|
درجة حرارة الهواء الداخل (اج) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
درجة حرارة المواد (اج) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
الأبعاد الكلية (جسم المجفف) L × W × H (م) |
1 × 0.6 × 3.35 |
2 × 0.6 × 3.35 |
4 × 0.6 × 3.35 |
6 × 0.6 × 3.35 |
2 × 0.70 × 3.4 |
4 × 0.7 × 3.4 |
6 × 0.7 × 3.4 |
8 × 0.7 × 3.4 |
10 × 0.7 × 3.4 |
4 × 1 × 3.58 |
6 × 1 × 3.58 |
| المنطقة المحتلة (م2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
نموذج بند |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
مساحة طبقة السرير (م 2) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
سعة التجفيف (كجم ح2يا) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| قوة المروحة (kw) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
درجة حرارة الهواء الداخل (اج) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
درجة حرارة المواد (اج) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
الأبعاد الكلية (جسم المجفف) L × W × H (م) |
8 × 1 × 3.58 |
10 × 1 × 3.58 |
12 × 1 × 4.1 |
4 × 1.2 × 4.1 |
6 × 1.2 × 4.1 |
8 × 1.2 × 4.1 |
10 × 1.2 × 4.1 |
12 × 1.2 × 4.1 |
14 × 1.2 × 4.1 |
16 × 1.2 × 4.1 |
18 × 1.2 × 4.1 |
| المنطقة المحتلة (م2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
ملاحظات:
1. درجة الحرارة الداخلية: ~ 300 اج.
2. إذا كانت مساحة السرير أكبر من 4 أمتار2، ثم يتم استخدام المجفف بشكل رئيسي في مجال الطب ؛إذا كانت مساحة السرير بين 5 م2 ~ 20 م2، ثم يتم استخدام المجفف بشكل أساسي في المجال الكيميائي.
3. تقاس قدرة التجفيف على أساس الرطوبة الأولية لبلور البرقوق 20٪ والرطوبة النهائية 5٪ ودرجة حرارة مدخل الهواء 130 ℃. وستعتمد قدرة التجفيف للمواد الخام الأخرى على التجفيف العملي شرط.عند اختيار الطرازات ، يرجى ملاحظة ما يلي: يجب مطابقة الطراز A مع فاصل الأعاصير والطراز B مع مجمع الغبار الكيس الداخلي والطراز C مع فاصل الإعصار ومجمع الغبار الكيس.
4. وضع التغذية:
1) تغذية النجوم.
2) التغذية النجمية بنقل هوائي ؛
3) ناقل الحزام.
4) حسب الطلب.
5. يمكن تحقيق الإنتاج الآلي.
6. تصميم حسب الطلب حسب متطلبات المستخدم.
7. تعتمد قوة المروحة على الأداء المادي.
