نظام التحكم في الأتمتة الصناعية بواجهة الآلة البشرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XIANDAO |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 8 ~ 18 أسبوعًا |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| اسم: | نظام التحكم في الأتمتة الصناعية | برمجيات البرمجة: | الخطوة 5.5 |
|---|---|---|---|
| مراقب: | وحدة تحكم SIEMENS PLC | واجهه المستخدم: | واجهة HMI بين الإنسان والآلة |
| مميزات: | مستقر | إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| تسليط الضوء: | نظام التحكم في الأتمتة الصناعية EAC,نظام التحكم في الأتمتة الصناعية SGS,نظام التحكم EAC plc |
||
منتوج وصف
نظام تحكم الأتمتة الصناعية المتقدم
وصف
يتكون نظام التحكم الأوتوماتيكي من جهاز تحكم PLC ، يطبق وحدة التحكم المنطقية القابلة للبرمجة لشركة SIEMENS S7-315 2DP ، واستنادًا إلى برنامج البرمجة STEP 5.5 ، بدء تشغيل المصنع وإيقافه وتشابكه ، والتحكم في حلقة PID وإنذار معلمات العملية و إلخ يمكن أن تتحقق.يقبل نظام التحكم أولاً أوامر المشغل ثم يقرر ما إذا كانت الشروط المنطقية لبرنامج العملية سيتم الوفاء بها وفقًا للمعلومات الميدانية التي تم جمعها.إذا تم إعداد الشروط ، يقوم برنامج التحكم بإخراج الإشارات بترتيب معين لتنشيط أو إغلاق جميع أنواع المعدات في عملية التحكم.
يتم تكوين واجهة HMI بين الإنسان والآلة بواسطة برنامج التكوين الخاص بـ SIEMENS SIMATIC WinCC ، والذي يحقق التشغيل ومراقبة حالة التشغيل وتحليل البيانات وتسجيل وطباعة نظام التحكم في معدات التجفيف.وقد أكملت المجموعة العضوية للمعدات الميدانية والأفراد.من خلال HMI ، يمكن للمشغل إدخال الأوامر ، وإدخال معلمات أو صيغ عملية مختلفة لإكمال إنتاج المنتجات المختلفة ، وفي نفس الوقت ، يمكننا الحصول على معلومات حول حالة النظام.يمكننا أيضًا الاستفسار عن معلومات الإنتاج الحالية للنظام ، أو تتبع (الاستفسار) بيانات السجل المهمة لعملية الإنتاج التاريخية.إذا كان هناك موقف غير طبيعي ، فسيقوم النظام بإرسال إشارة التنبيه.
PSD-90 دقة الرسم التخطيطي لواجهة لوحة التحكم ICP مجفف الرش بالطرد المركزي
تفاصيل المنتج
يتم جمع البيانات الميدانية من خلال S7-315 PLC ، ويتم عرض البيانات المجمعة وتسجيلها على الكمبيوتر الذي يأخذ WinCC كبرنامج تكوين باستخدام وحدة CP343-1 من خلال بروتوكول TCP / IP.
يتم أيضًا إرسال البيانات التي تم جمعها في PLC إلى كمبيوتر بعيد من خلال جهاز التوجيه الصناعي (HUB).
يطبق برنامج PLC وبرمجة برامج الكمبيوتر المضيفة بنية برنامج S88 والتصميم المعياري.
وفقًا لكائنات التحكم المختلفة ، تتم كتابة قوالب المحرك (نوعان بما في ذلك التحكم في العاكس والتحكم المباشر في البدء) ، بما في ذلك وحدات الصمامات وقوالب الإدخال التناظرية وقوالب الإخراج التمثيلية وقوالب حلقة التحكم PID وما إلى ذلك.
في ضوء التحكم في العملية ، يتم تطبيق GRAPH block لـ SIEMENS للبرمجة ، مما يجعل العملية أكثر وضوحًا.
يتم تنقيح عملية التجفيف في عدد من العمليات الصغيرة (مثل التشغيل البارد ، والتشغيل الساخن ، وتشغيل المياه ، وتشغيل المواد ، والتجفيف ، وما إلى ذلك).
الغرض من نظام التحكم الآلي هو ضمان التشغيل العادي للمعدات وتحقيق استقرار جودة المنتج من خلال التحكم في معلمات العملية المهمة لمجفف الرذاذ ومراقبتها.
موقع التحكم في برج مجفف الرش الكبير

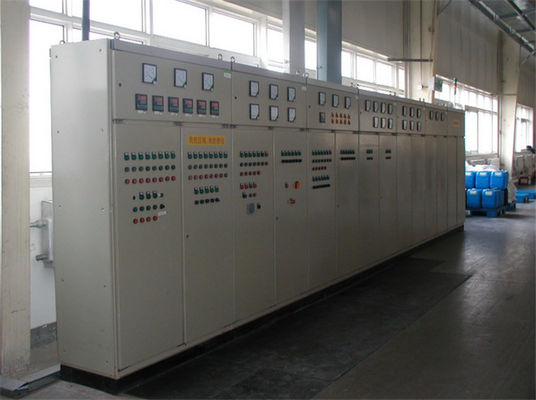

خزانة التحكم في برج مجفف الرش الكبير:
نظام التحكم المنطقي لبرنامج SIMATIC ولوحة اللمس
